工业机柜用长条形旋柄式门锁结构

　　这款旋柄锁主要面向工业场景下的各类立式柜体使用，常见的应用场景包括车间内的电气控制柜、户外通讯机柜、低压配电柜、工业设备防护柜门、仓储工具柜等场景，这类场景下的柜门往往需要兼顾日常启闭的便捷性、闭合后的锁止可靠性，同时还要适配不同厚度的门板安装需求，避免出现锁体晃动、锁舌对位偏差导致的柜门闭合不严问题。从实际使用的角度出发，这类锁具的操作逻辑非常明确，日常状态下锁体处于锁止位置，旋柄与锁体长边保持平行，整体外表面无突出结构，不会在人员通行、设备搬运过程中造成勾挂，需要开启柜门时，通过配套钥匙解锁后，将旋柄转动90度，即可带动内部的传动结构驱动锁舌收回，解除对柜门的限位，转动到位后可以直接握持旋柄拉动柜门完成开启，

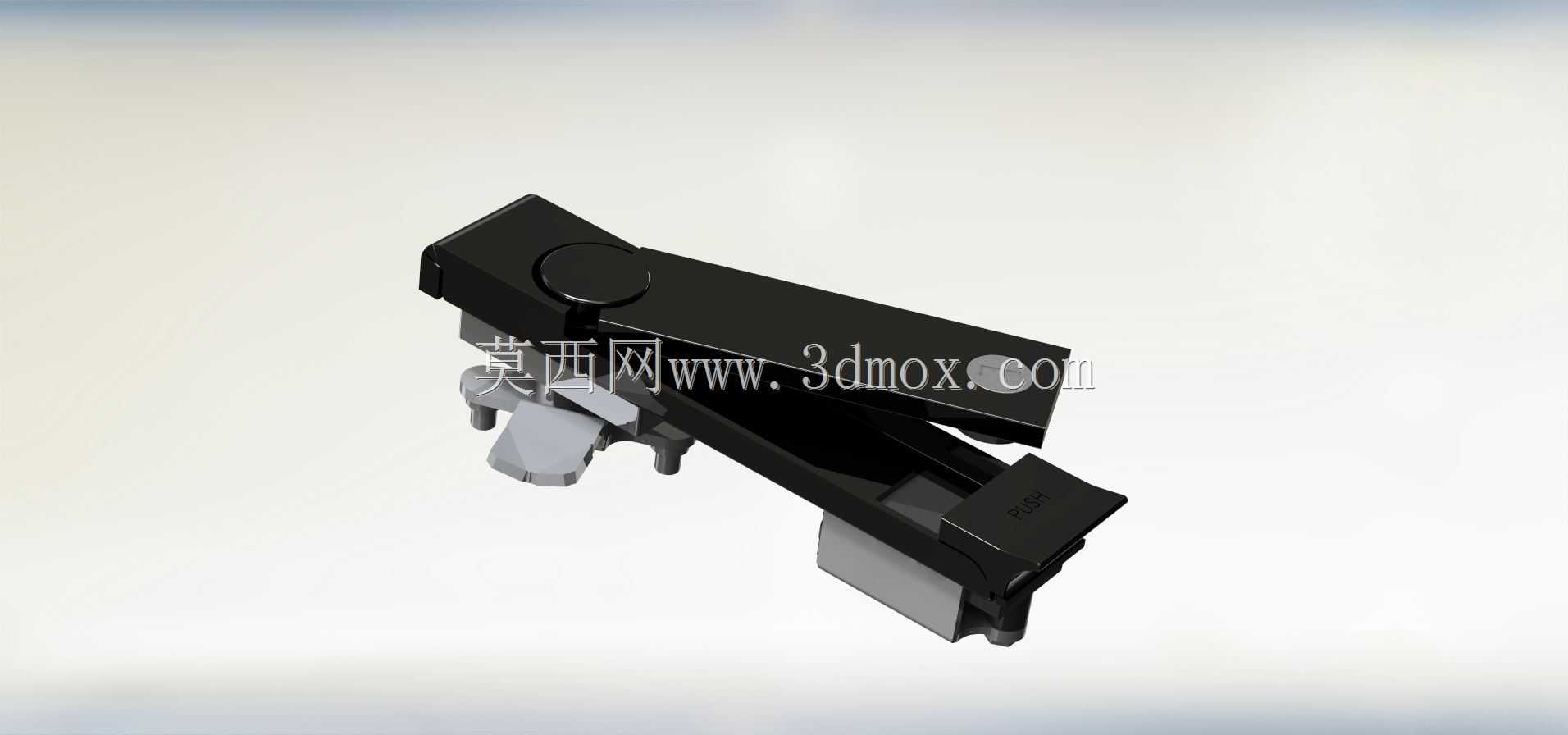

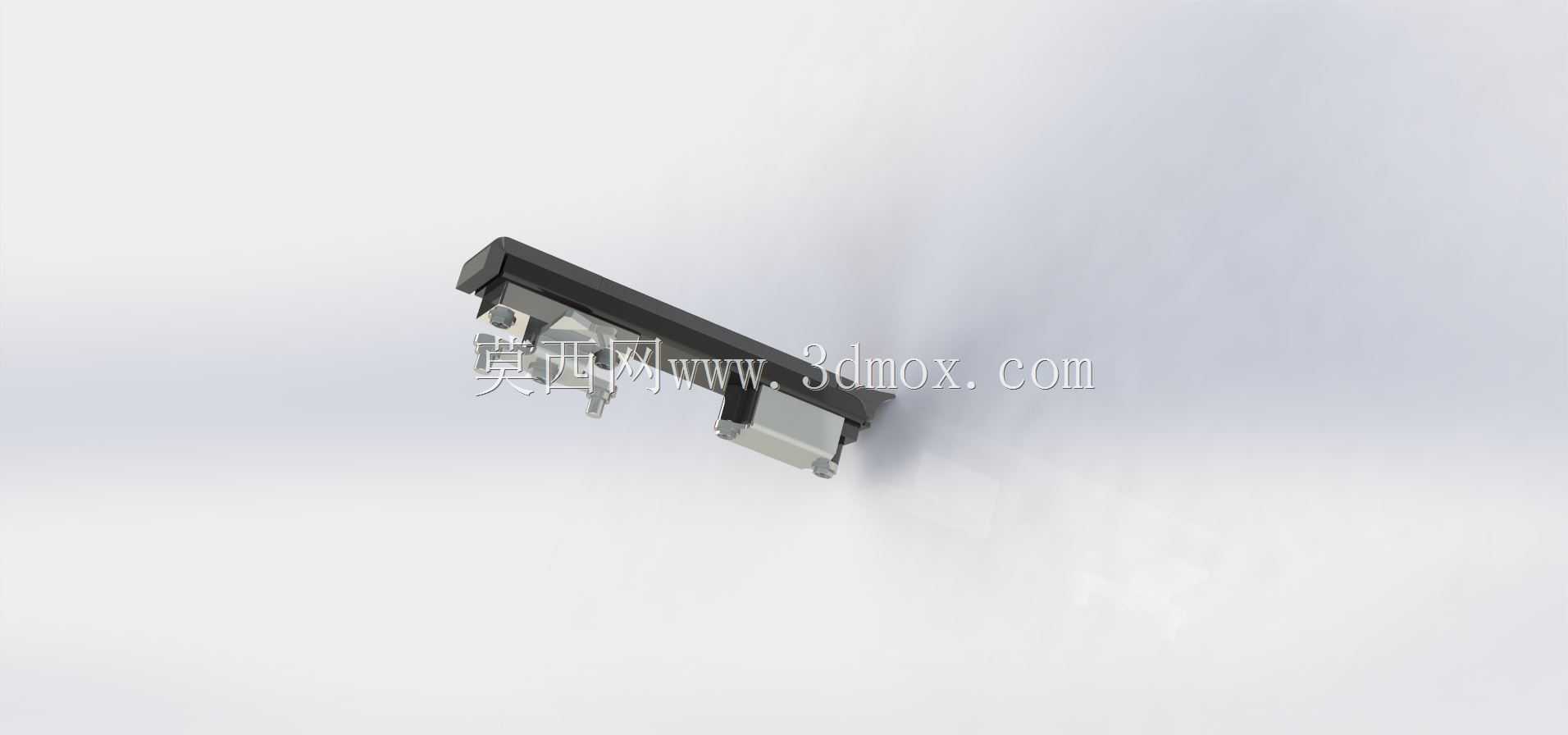

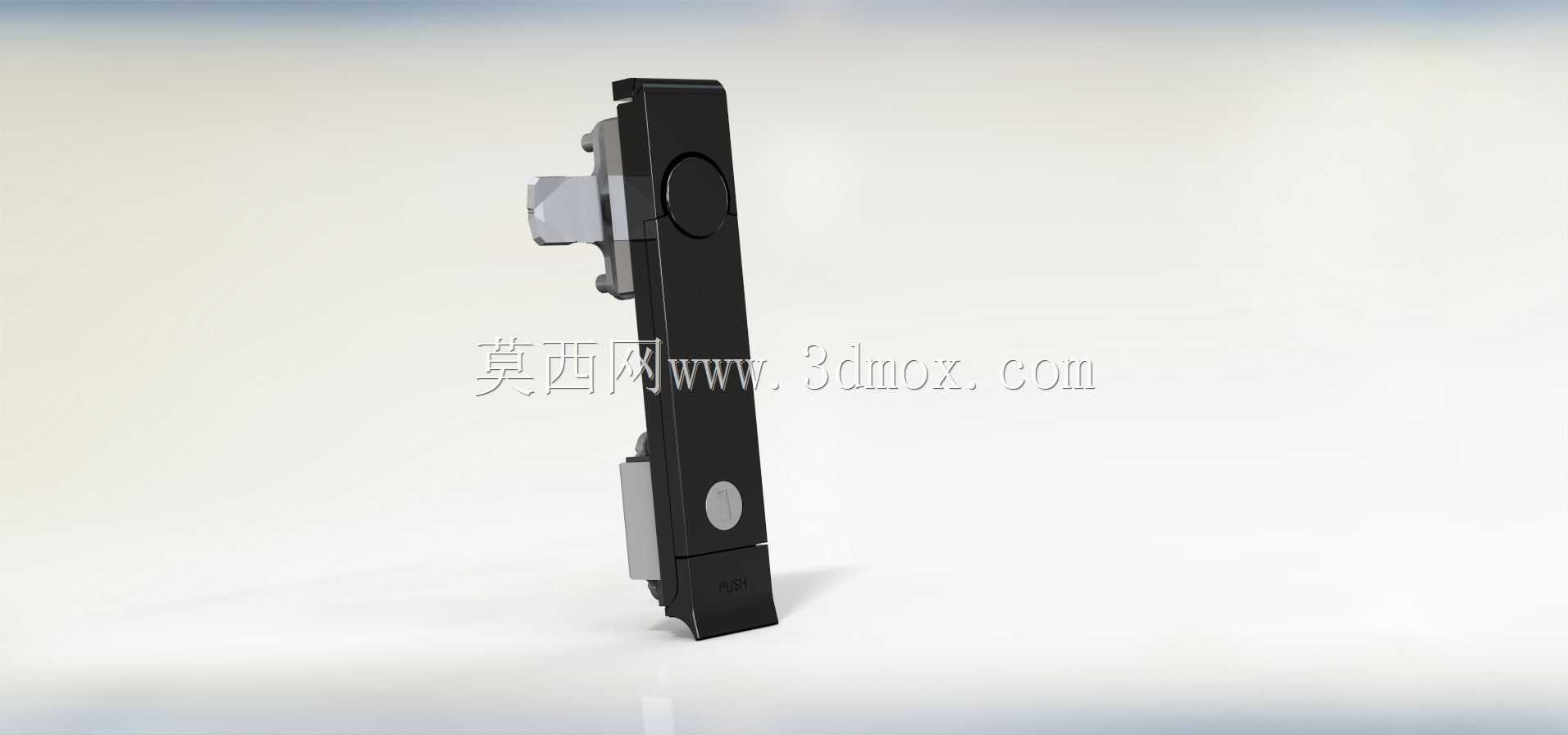

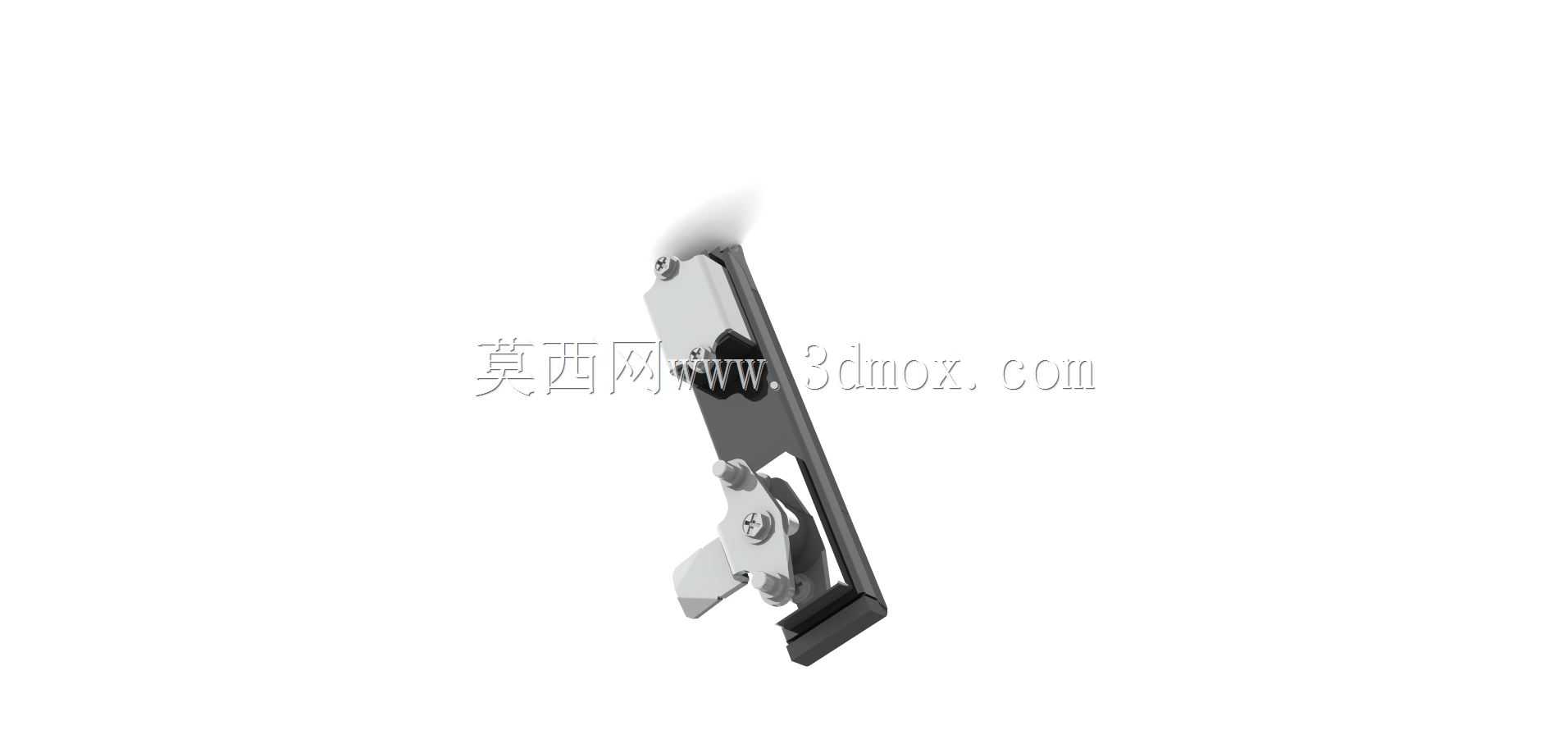

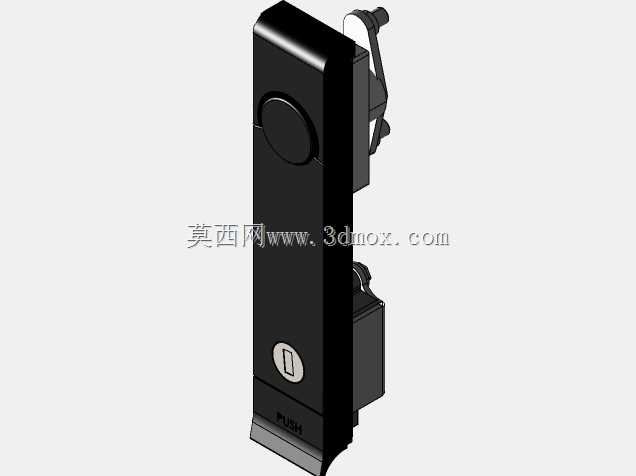

　　整个操作过程不需要额外借助工具，单人即可快速完成，适配需要频繁启闭检修的柜体使用场景。在结构设计层面，这款锁采用了长条形的一体化锁身设计，锁体主体采用窄边结构，适配门板上的狭长型安装开孔，不需要在门板上开设大尺寸的异形孔，对于钣金加工的友好度较高，常规的激光切割或者数控冲床即可一次完成开孔加工，不需要额外的二次铣削工序。锁体的外露部分做了平整化处理，旋柄解锁后不会出现突出的尖锐棱角，锁身表面做了哑光黑色的防护处理，能够耐受车间内的油污、粉尘侵蚀，户外使用时也能抵御一定程度的雨水冲刷，不容易出现表层脱落、锈蚀的问题。锁体背部的锁舌采用了可调节的伸出结构，能够根据门板与柜体框架之间的间隙调整锁止深度，避免因为门板加工误差、

　　柜体焊接变形导致的锁止过松或者过紧问题，锁舌的接触部位做了圆角过渡，在柜门闭合过程中不会刮擦柜体框架的喷塑层，减少长期使用后的漆面磨损问题。从安装边界的尺寸来看，这款锁的整体长度适配常规1.2mm到2.5mm厚度的钣金门板，安装时只需要将锁体从门板正面嵌入预先开好的安装孔，在背部通过配套的卡件或者螺丝完成固定，不需要在门板正面打额外的固定孔，保证了门板正面的整洁性，锁体嵌入门板后，外露部分的厚度控制在合理范围内，不会因为锁体突出过多影响柜体的整体外观，也不会占用柜体内部过多的安装空间，避免和柜内安装的电气元件、布线线槽产生干涉。在功能特性上，这款锁的锁芯采用了通用的弹子结构，配套的钥匙具备一定的防互开能力，

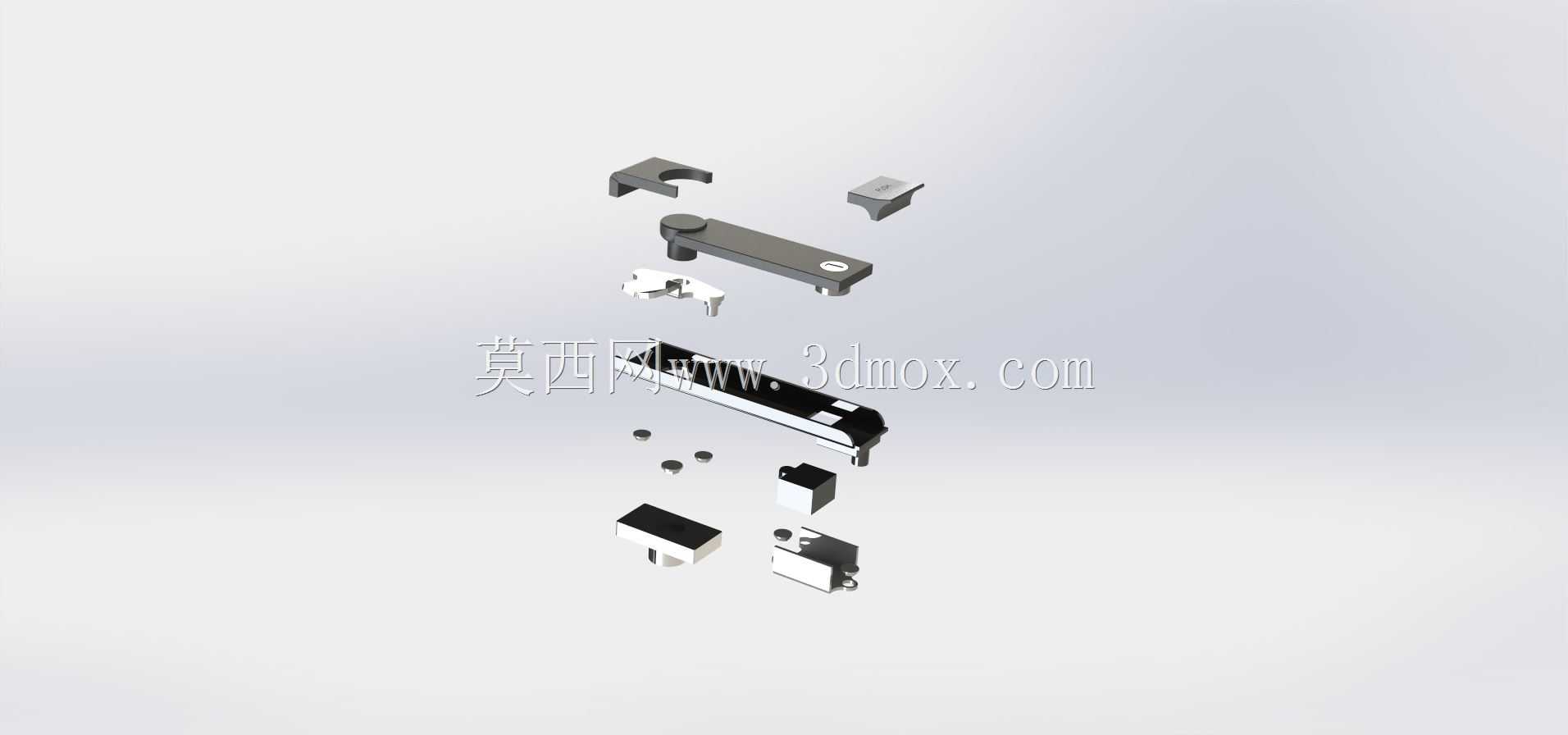

　　能够避免相邻柜体的钥匙误开，同时锁体内部的传动结构做了简化设计，没有多余的传动零件，长期使用过程中不容易出现卡滞、失效的问题，即使在粉尘较多的车间环境下，也只需要定期清理锁体缝隙内的积尘即可维持正常使用，不需要频繁加注润滑油维护。针对不同的使用需求，这款锁的锁舌可以根据安装方向调整伸出方向，既可以适配左开柜门，也可以适配右开柜门，不需要单独采购对应开门方向的锁具，能够减少备件的库存种类，降低设备维护的备件成本。在实际选型过程中，需要注意确认门板的开孔尺寸与锁体的安装尺寸匹配，同时确认柜体框架上的锁止位与锁舌的伸出位置对齐，避免安装后出现锁舌无法卡入框架的问题，对于有密封要求的柜体，还可以在锁体与门板的接触位置加装配套的密封胶垫，提升柜体的防护等级，避免灰尘、水汽从锁体安装缝隙进入柜内。这款锁的整体结构没有冗余的设计，所有的结构特征都围绕实际使用中的可靠性、安装便捷性、操作便捷性展开，没有多余的装饰性结构，完全符合工业五金配件的设计逻辑，能够满足绝大多数工业柜体的门锁使用需求。
