壁挂式机柜按压式杠杆锁具结构设计

　　在通讯基站、弱电井、工业控制现场这类场景里，壁挂式安装的机柜往往受安装空间限制，柜门与墙面的预留间隙极小，常规的旋转式把手锁不仅操作时需要额外的回转空间，突出的把手也容易在通道狭窄的作业环境里被剐蹭，甚至勾挂线缆造成运维隐患，这类按压式杠杆推锁就是针对这类安装边界受限的场景做的定向结构设计。

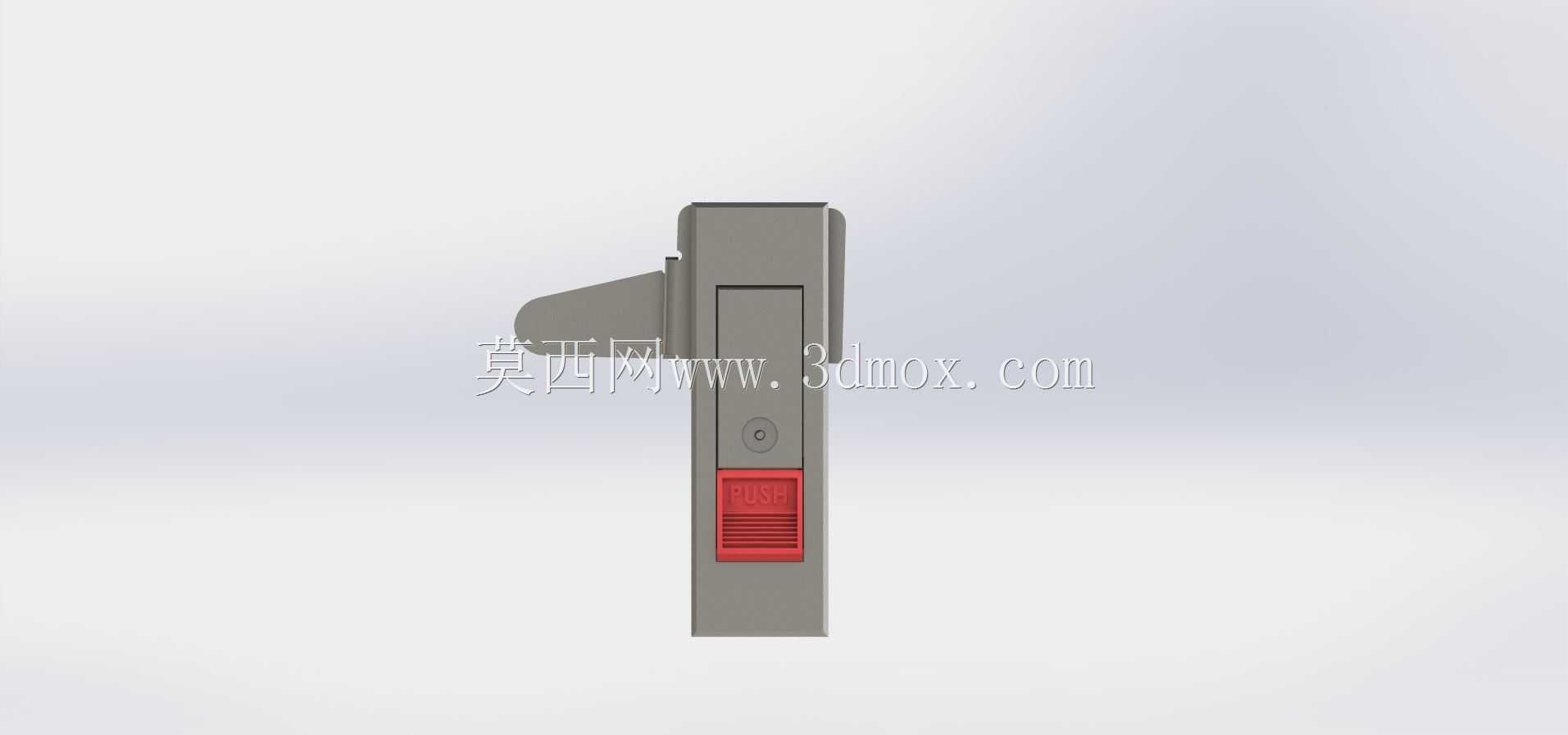

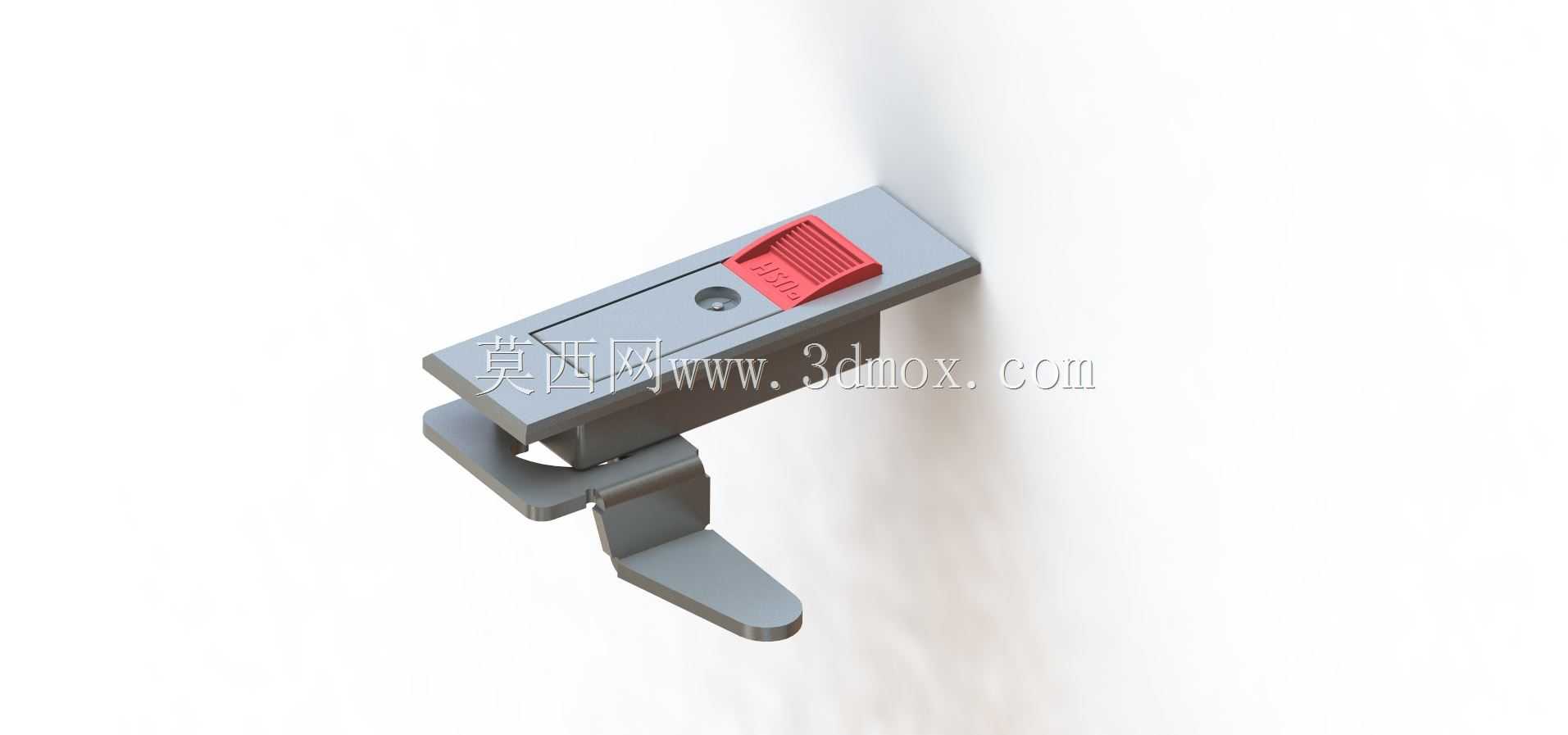

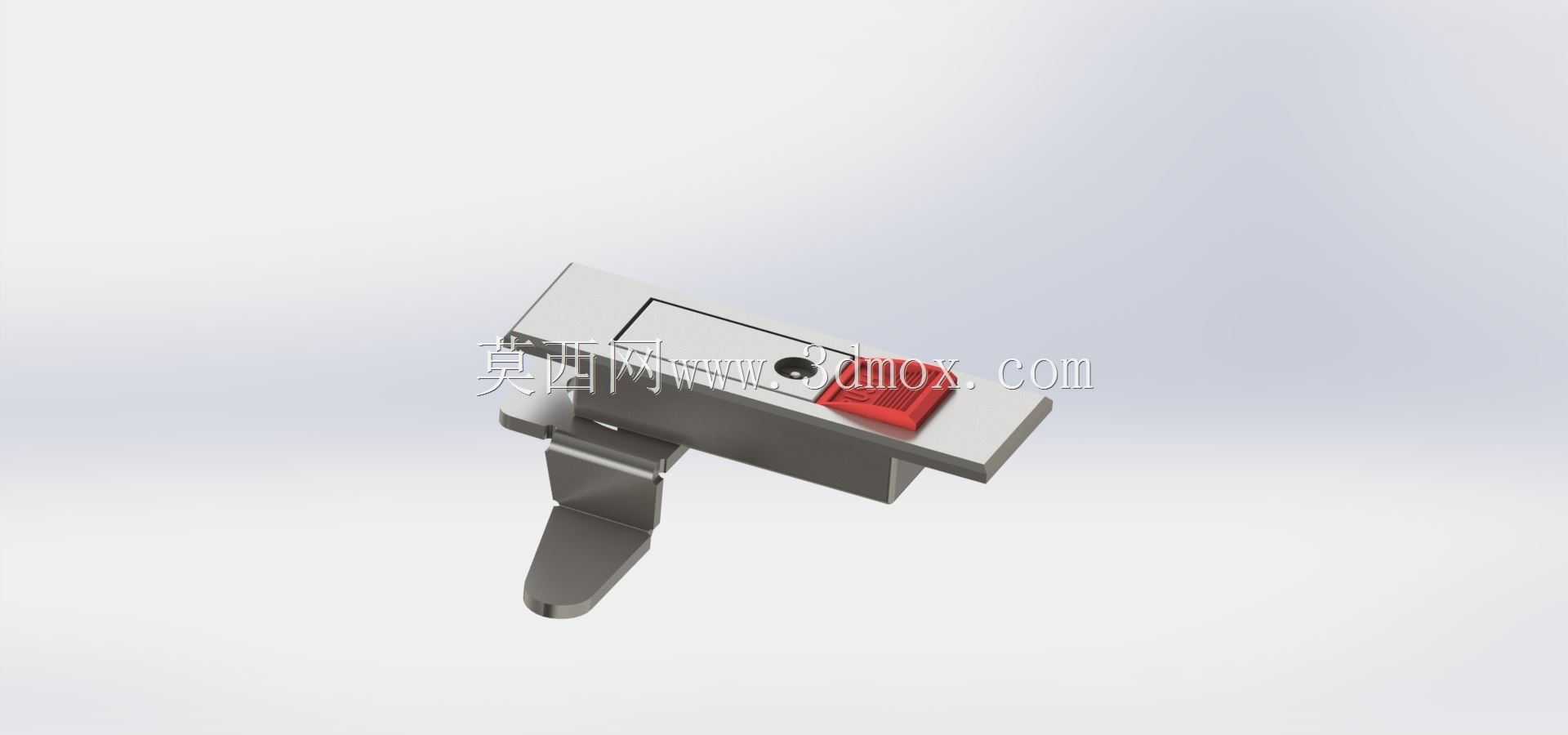

　　从实际使用逻辑来看，这款锁的触发操作完全在锁体正面的平面范围内完成，红色的按压拨片与锁座上表面齐平，按下拨片时内部的杠杆机构会带动锁钩向下翻转，解除与机柜门框上锁扣的啮合，整个解锁行程控制在8mm以内，不需要额外的操作空间，运维人员单手即可完成解锁动作，锁舌释放后会在内部扭簧的作用下保持开启状态，柜门拉开后不会出现锁舌自动回弹卡滞的问题，关闭柜门时只需要将柜门推至闭合位置，锁钩接触到门框锁扣的导向斜面会自动压缩扭簧滑入锁止位，不需要额外按压拨片，符合机柜类设备快开快闭的运维需求。

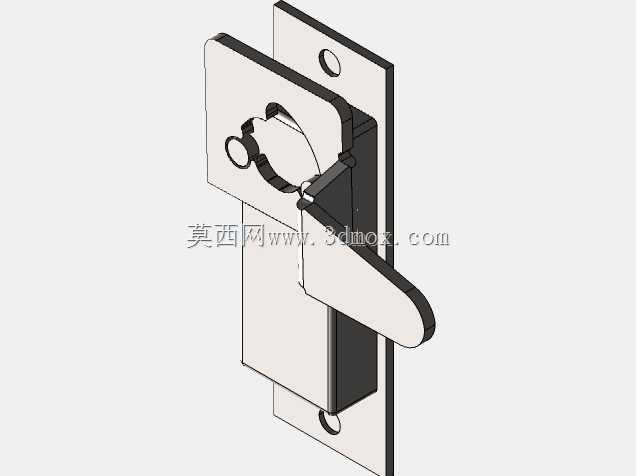

　　设计层面上，锁体的主体安装座采用了嵌入式安装结构，安装时只需要在机柜门板上开出对应尺寸的矩形安装孔，将锁体从正面嵌入后，通过背部的两个弹性卡爪卡紧门板内侧，不需要额外打螺丝固定，适配1.2mm到2.5mm厚度的冷轧钢门板，覆盖了常规壁挂机柜的门板厚度范围，安装后锁体正面与门板外表面的突出量控制在3mm以内，最大程度降低了外力磕碰导致锁具损坏的概率。锁体内部的杠杆传动结构做了力臂优化，按压拨片的触发力控制在15N到20N之间，既不会因为触发力过小导致运输过程中震动误开，也不会因为力太大导致运维人员操作费力，锁钩的啮合深度设计为6mm，即使机柜门板因为长期使用出现轻微变形，也能保证可靠锁止，不会出现柜门虚掩的情况。锁芯位置预留了通用的弹子锁芯安装位，可以选配通用钥匙锁芯，在需要权限管控的场景下，锁上之后按压拨片会被锁芯限位无法按下，实现柜门的权限管控，不需要额外加装挂锁结构，避免了挂锁突出带来的剐蹭问题。

　　从安装边界来看，锁体嵌入门板后的内部纵深尺寸为42mm，不会占用机柜内部过多的安装空间，不会干涉机柜内部的导轨、设备安装位以及走线槽，锁钩的运动轨迹完全在锁体自身的投影范围内，安装时不需要在门框上做额外的避让开槽，只需要在对应位置固定一个厚度2mm的冲压锁扣片即可，锁扣片的安装孔做了长圆孔设计，允许±2mm的安装位置误差，降低了机柜生产过程中的钣金加工精度要求，也能抵消门板焊接、装配过程中产生的累计公差。锁体的外露部分做了哑光磨砂处理，红色拨片采用高可见度的工程塑料材质，在光线较差的弱电井、基站内部也能快速找到锁具操作位置，拨片表面做了防滑凸纹，戴劳保手套操作时也不会出现打滑的问题。

　　在耐用性设计上，锁体内部的所有转动销轴都采用了不锈钢材质，扭簧做了镀锌防锈处理，锁钩与锁座的接触位置做了耐磨凸点，长期反复开合不会出现磨损松旷的问题，整体结构没有易损的薄壁零件，能够承受至少一万次的反复开合操作，满足工业机柜全生命周期的使用需求，适配户外壁挂机柜、室内弱电壁挂柜、小型SMa设备安装柜等多种壁挂式安装的柜体设备，解决了狭小安装空间下柜门锁具操作空间不足、突出易剐蹭的实际问题。
