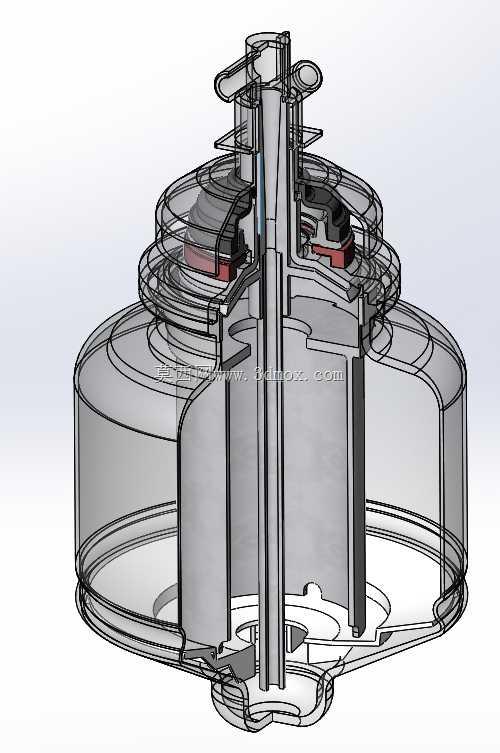

去甘油碗内部剖视结构三维设计

　　在油脂精炼、生物柴油制备、粗甘油提纯的工业生产工段中，去甘油碗是离心分离设备核心的腔体内置构件，承担着混合液分层后重相甘油的定向收集、导流导出作用，其结构合理性直接决定分离工序的相界分割精度与产物收率。从实际产线运行的反馈来看，不少早期分离设备出现的甘油夹带轻相、重相排料不畅、腔体积液结垢问题，根源都在于内置收集碗的结构设计未匹配流场特性，因此在做该部件的三维结构设计时，需要先锚定实际安装的边界条件，再逐层推导内部结构的参数逻辑。

　　该部件的安装边界完全适配对应型号离心分离转鼓的内部腔体，整体为同轴回转类结构，外圆柱面与转鼓内壁的配合间隙控制在0.2mm以内，既保证装配时的推入顺畅，又避免运行中混合液从配合间隙串流，影响分离效果。底部设置的定位凸台与转鼓底部的定位槽嵌合，周向通过三个均布的卡位凸耳实现周向锁止，避免设备高速运转时部件出现周向滑移，保证各导流口的位置始终与转鼓上的对应排料通道对齐。

　　从功能实现的角度拆解结构，整个部件沿轴向分为三层环形收集腔，最外层腔体对应重相甘油的收集区域，中间层承接过渡相混合液，内层腔体为轻相脂类物料的导流通道，各腔体之间通过环形隔板分隔，隔板的高度差经过流场仿真校准，匹配不同转速下各相物料的分层界面位置，避免运行中出现相界串混。中心设置的竖直导流管贯穿三层腔体，管壁上开设的进液口位置对应各层腔体的最低液位点，保证收集到的物料可以无残留导出，不会在腔体内形成死区积液，减少长期运行后的结垢清理频次。

　　顶部的密封结构采用阶梯式压合设计，与转鼓上盖的密封槽配合，压紧后可以阻断各腔体顶部的串流通路，同时在密封面位置预留了0.5mm的弹性变形余量，适配设备启停过程中温度变化带来的热胀冷缩量，避免长期运行后密封面出现压溃失效或者间隙泄漏的问题。在每层腔体的底部，都设计了径向布置的导流筋，筋条的倾斜角度与转鼓旋转方向匹配，运转时可以引导腔体内的物料向中心导流管方向流动，减少物料在腔体内的滞留时间，同时筋条本身也起到加强结构刚度的作用，避免高速运转时薄壁腔体出现形变。

　　设计过程中需要重点考量壁厚的均匀性，整个部件的主体壁厚控制在3mm，局部加强筋位置的壁厚不超过4.5mm，避免注塑或者机加工过程中出现缩孔、变形问题，同时也能控制部件整体重量，降低转鼓高速旋转时的动平衡校正难度。在各腔体的拐角位置，全部采用R2以上的圆角过渡，避免应力集中，同时也减少物料挂壁的可能，方便设备停机后的CIP清洗作业。

　　从实际应用的适配场景来看，该结构不仅可以用于油脂加工的去甘油分离工序，也可以适配其他液液两相分离的离心设备，只需要根据不同物料的密度差调整各层隔板的高度、导流口的开孔位置，就能匹配不同的分离工艺要求。在做三维建模时，所有配合面的尺寸公差、形位公差都需要在模型中明确标注，尤其是同轴度、端面跳动的公差要求，直接影响部件装配后的运行稳定性，若同轴度偏差超过0.1mm，设备高速运转时就会出现异常振动，严重时甚至会损坏转鼓轴承。

　　另外，部件上所有与物料接触的表面，在设计时就考虑了表面处理的要求，建模时预留了0.1mm的抛光余量，保证加工后接触面的粗糙度可以达到Ra0.8以下，减少物料粘附，同时也提升部件的耐腐蚀性能，适配甘油、脂肪酸等具有一定腐蚀性的物料长期接触的使用场景。在导流管与腔体的连接位置，设计了三角形的加强筋，既提升连接位置的结构强度，避免长期受物料冲刷出现断裂，也不会形成流道死角，影响物料的顺畅流动。
