集成式自助拍照打印一体机外壳结构

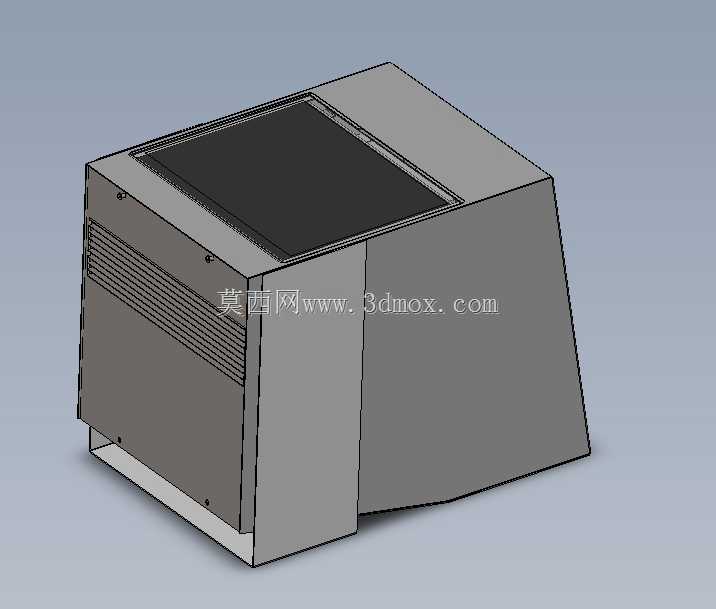

　　在商圈自助服务点位、政务服务大厅便民区域、校园文印网点这类场景中，集成拍照与即时打印功能的终端设备，是解决用户快速获取证件照、快照打印需求的核心载体，本次呈现的结构设计，正是针对这类集成式终端的落地需求完成的整机外壳与内部安装位规划。从实际落地的安装边界来看，整机采用近似立方的梯台收边造型，底部预留的安装支脚点位，可直接适配常规商用地台的固定孔位，整机外轮廓宽度控制在650mm区间，深度720mm，整体高度800mm，既不会占用过多公共区域的通行空间，也能给内部的拍照采集模块、热敏打印单元、控制主板预留充足的排布空间，避免内部走线拥挤带来的散热隐患。设计过程中最先敲定的是顶部的采集窗口安装位，顶部做了下沉式的平面嵌装结构，

　　边缘预留3mm的密封压边，可直接固定高清拍照采集面板，下沉结构能避免日常使用中积灰直接落在采集镜头表面，减少运维清洁的频次。机身侧面做了分段式的通风格栅结构，格栅采用斜向冲切的钣金工艺，开孔方向朝向斜下方，既能保证内部打印模块工作时的热量顺利散出，也能避免公共场景下的泼溅液体、飘落杂物直接进入设备内部，格栅区域的内侧预留了防尘棉的安装卡槽，运维时可直接抽出更换防尘滤材，无需拆解整机侧板。机身正面的梯形收边设计并非单纯的造型考量，收边角度经过实际场景测试，刚好适配站立用户的操作视线高度，用户站在设备正前方时，视线可自然落在正面的操作交互区域，无需刻意低头或仰头调整视角，同时收边结构也让整机的重心更偏向底部安装位，

　　在公共区域人员流动较大的场景下，能降低设备被碰撞后倾覆的风险。内部的安装框架采用分层式设计，最下层预留打印单元的抽拉安装位，打印纸卷的更换口设置在机身侧下方，运维人员更换耗材时无需打开整机上盖，只需打开侧方的小尺寸检修门即可完成操作，中层为控制主板与电源模块的独立安装仓，仓体与打印区域做了隔热分隔，避免打印模块长期工作产生的温度传导至主板区域，影响电子元件的使用寿命，上层则为拍照采集模块的固定位，模块安装位周边预留了走线槽，所有连接线可通过侧边的隐藏线槽排布到对应仓体，避免内部走线杂乱给后续检修带来干扰。机身的拼接结构采用内嵌式螺丝固定，所有固定点位都设置在设备内侧与底部，外表面无裸露的螺丝孔位，既提升了整机外观的整体性，

　　也能避免公共场景下无关人员随意拆解设备。底部的支脚做了15mm的抬高设计，一方面能让地面的清洁积水不会浸泡到底部钣金，另一方面也给底部的通风预留了进风空间，形成下进风、侧出风的完整散热风道，保证设备长时间连续工作时内部温度维持在元件允许的工作区间。针对不同场景的安装需求，整机背部预留了壁挂安装的固定孔位，除了落地放置的安装方式外，也可直接固定在墙面的承重支架上，适配空间更为局促的点位部署需求，壁挂孔位的位置经过重心核算，固定后整机的重心落在壁挂支架的承重范围内，不会出现长期使用后支架变形的问题。
