工业设备用带阻尼可调式合页结构设计

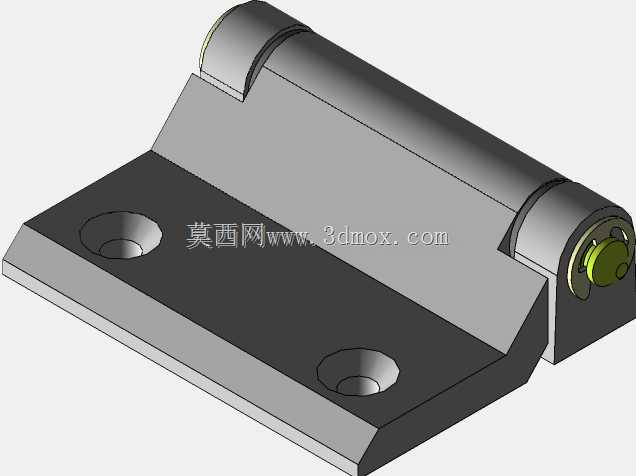

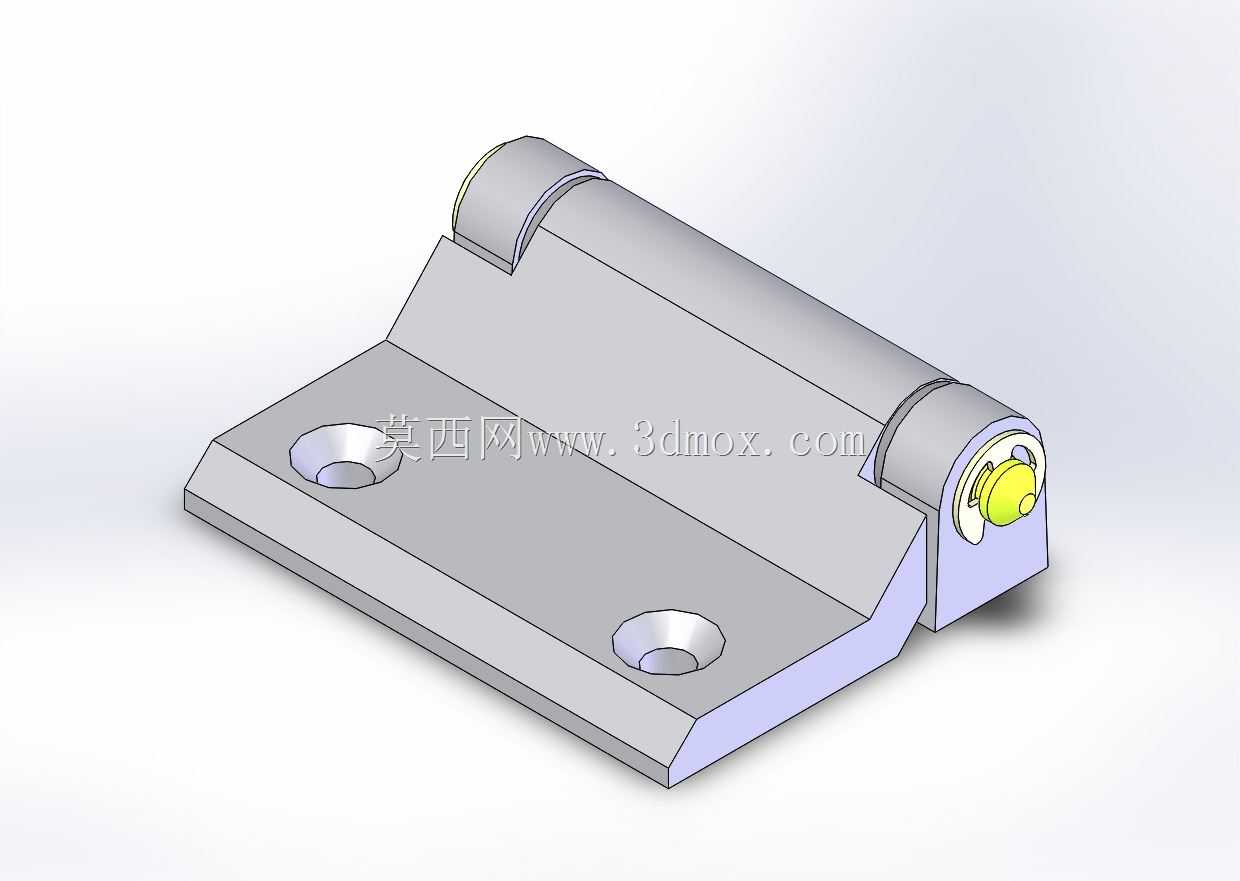

　　在工业柜体、设备防护门、特种舱门的结构设计中，铰接件的选型直接决定了门体开合的顺畅度、使用寿命以及使用过程中的安全性能，这款带端部阻尼调节结构的合页，正是针对重载防护门、频繁开合的工业舱门场景开发的连接构件。不同于民用家装合页的轻薄设计，这款合页的底座采用了带斜切收边的加厚钢板结构，底座上预留两个沉头安装孔，安装时螺丝可完全沉入孔位内，不会突出底座平面，避免门体开合过程中螺丝与门框发生剐蹭，同时沉孔设计也能让合页与安装面完全贴合，不会出现虚接晃动的问题。

　　从实际安装边界来看，这款合页的底座长度适配常规30-50mm厚度的门板安装需求，两个安装孔的孔距按照通用工业柜体的安装孔位标准设计，可直接替换同规格的传统合页，无需对现有门板、门框进行二次打孔改造，降低现场改装的工作量。合页的转轴部分采用了贯通式的轴芯设计，轴套与底座之间采用一体化折弯成型工艺，避免了焊接结构带来的应力变形问题，转轴两端做了包边处理，可防止长期开合过程中轴芯脱出，同时也能减少灰尘、切削液等杂物进入转轴间隙，降低转动卡顿的概率。

　　端部的黄色调节旋钮是这款合页的核心功能结构，通过旋转该旋钮可以调整转轴内部阻尼片的压紧程度，以此适配不同重量的门体使用需求：当门体重量较大时，可顺时针旋紧旋钮增大阻尼，让门体在任意开合角度都能保持悬停，不会出现自由下坠砸伤操作人员的问题；当门体重量较轻、需要快速开合时，可逆时针旋松旋钮减小阻尼，让门体开合更加轻便。这种阻尼可调的设计，也让同一款合页可以覆盖更多的应用场景，减少设计人员的选型库存压力。

　　在设计思路上，这款合页没有采用复杂的分体装配结构，除了端部的阻尼调节组件和轴芯外，其余主体结构为一体化冲压成型，既保证了结构强度，也减少了装配工序带来的累积误差。底座的斜切边角做了钝化处理，没有尖锐的毛刺棱角，安装和维护过程中不会划伤操作人员，符合工业设备的安全设计规范。转轴的转动间隙控制在0.1mm以内，长期开合使用后不会出现明显的旷量，避免门体下沉导致的密封不严、开关卡滞问题。

　　从应用场景拓展来看，这款合页不仅可以用于常规的工业电气柜、设备防护门，也可用于自动化设备的检修舱门、特种车辆的工具箱门、实验室设备的密封门等场景，其阻尼悬停功能可以让检修过程中门体保持开启状态，无需额外设置撑杆，简化设备的整体结构。在材料选择上，主体结构采用冷轧钢冲压成型后做镀锌钝化处理，具备基础的防锈能力，可适应常规车间环境下的使用需求，若用于潮湿、腐蚀环境，也可更换为304不锈钢材质的同结构版本，满足不同工况的使用要求。

　　安装过程中需要注意，合页的固定螺丝需选用强度等级不低于8.8级的沉头螺丝，安装时需保证两个合页的转轴处于同一条直线上，避免出现别劲导致转动阻力过大、磨损加快的问题。阻尼调节时需逐步调整，每次旋转旋钮不超过1/4圈，测试开合手感后再进行微调，避免阻尼过大导致转轴转动不畅，或是阻尼过小无法实现悬停效果。日常维护时可每半年在转轴间隙处注入少量润滑脂，清除附着在合页表面的切屑、灰尘等杂物，可有效延长合页的使用寿命，保证开合动作的顺畅性。
