不锈钢卧式单级离心泵结构设计

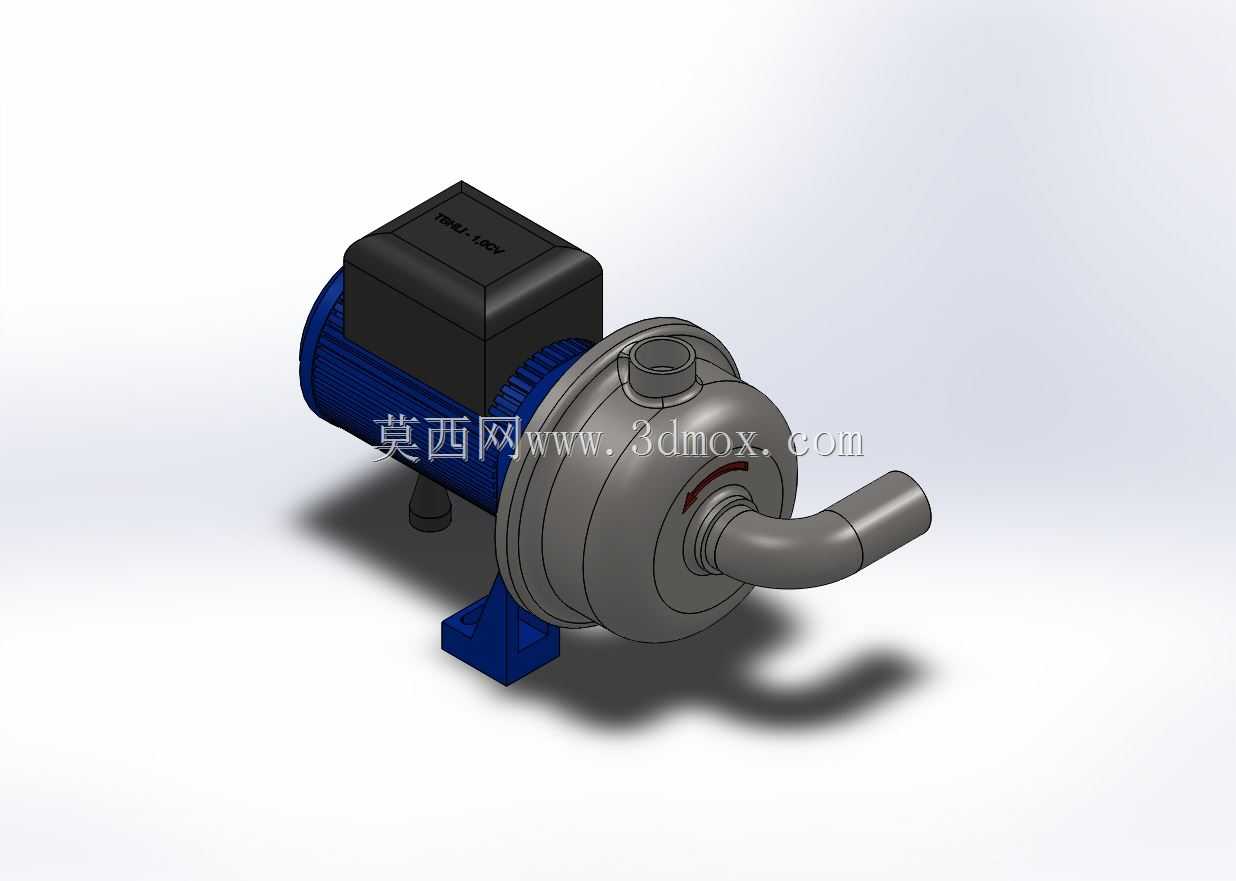

　　在民用供水、食品级流体输送、中小型暖通循环、轻工制程补液这类场景里，卧式不锈钢离心泵的选型出镜率一直很高，这款Bomba inox系列的离心泵结构，刚好覆盖了这类常规工况的核心设计要点。先从安装边界说起，整机采用底脚承托式安装，泵体与驱动电机同轴直联，没有额外的联轴器过渡结构，安装时只需核对底脚的螺栓孔位间距，预留出接线盒侧的接线操作空间、进出口管路的装拆余量即可，进出口采用标准管螺纹接口，侧出式的出水弯管角度做了圆弧过渡，能有效降低出口段的局部流阻，进水端同轴正对叶轮吸入室，能减少流体进入叶轮时的偏流扰动，降低气蚀发生的概率。

　　从功能特性上看，过流部分采用不锈钢材质冲压成型，相比传统铸铁泵体，流道内壁的粗糙度更低，输送洁净流体时不会产生锈屑污染，适配饮用水输送、饮品物料转输这类对卫生性有要求的场景，同时不锈钢材质的耐弱腐蚀特性，也能应对常规泳池水循环、小型污水处理末端提升、弱酸弱碱工况的轻腐蚀流体输送。泵体的密封结构采用内置式机械密封，密封腔直接与泵腔连通，靠输送的流体自身完成润滑与冷却，不需要额外的密封冲洗管路，结构更紧凑，日常维护时只需拆开泵体端盖即可更换密封件，不需要拆解电机部分，大幅降低了现场运维的工作量。

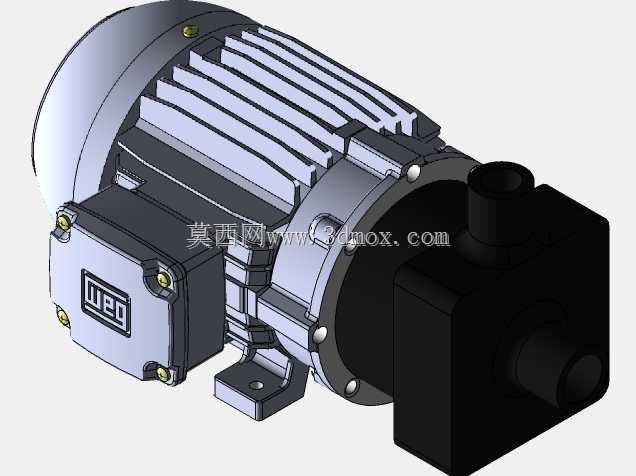

　　设计思路上，这款泵采用了电机与泵体共轴的直联结构，省略了独立的泵轴与轴承座结构，电机的输出轴直接延伸作为泵轴安装叶轮，既压缩了整机的轴向尺寸，也消除了联轴器对中偏差带来的振动风险。电机部分采用封闭式风冷结构，顶部的接线盒做了凸起的防水沿设计，能避免上方淋水直接渗入接线腔，适配潮湿的安装环境比如泵房地下层、户外供水点的使用需求。叶轮采用闭式离心叶轮结构，叶片做了后弯设计，能在保证额定扬程的前提下降低轴功率消耗，叶轮与泵体之间的密封环间隙控制在合理范围，减少容积损失，提升泵的运行效率。泵脚采用一体式铸铁支架，同时承托电机前端与泵体底部，安装时能保证电机与泵体的同轴度不会因为管路受力出现偏移，支架的安装孔做了长圆孔设计，允许现场安装时有少量的位置调整余量，降低基础施工的精度要求。

　　实际应用中，这类泵的运行转速与四级电机转速匹配，运行时的振动与噪音控制较好，不需要做额外的减震基础，直接固定在水泥基础或者型钢支架上即可稳定运行。进出口的管路配置上，建议进口段设置偏心异径管避免存气，出口段设置止回阀与检修闸阀，方便后续维护时截断管路，不需要排空整个系统的流体。泵体顶部设置了排气螺塞，首次启动时可以拧开排气螺塞排净泵腔内的空气，避免空转损坏机械密封。整体结构没有冗余的复杂构件，所有易损件都采用标准通用规格，配件采购替换的成本较低，适合批量配套在供水机组、水处理设备、小型制程流体系统中作为动力输送单元使用。从建模细节上看，所有的安装配合面都做了公差预留，法兰与管螺纹的尺寸符合通用管路标准，电机的外形尺寸与通用Y系列铝壳电机匹配，后续如果需要做参数改型，只需要调整叶轮直径与泵体流道尺寸，即可适配不同的扬程流量需求，通用化程度较高。
