可调式重型管道夹持扳手结构设计

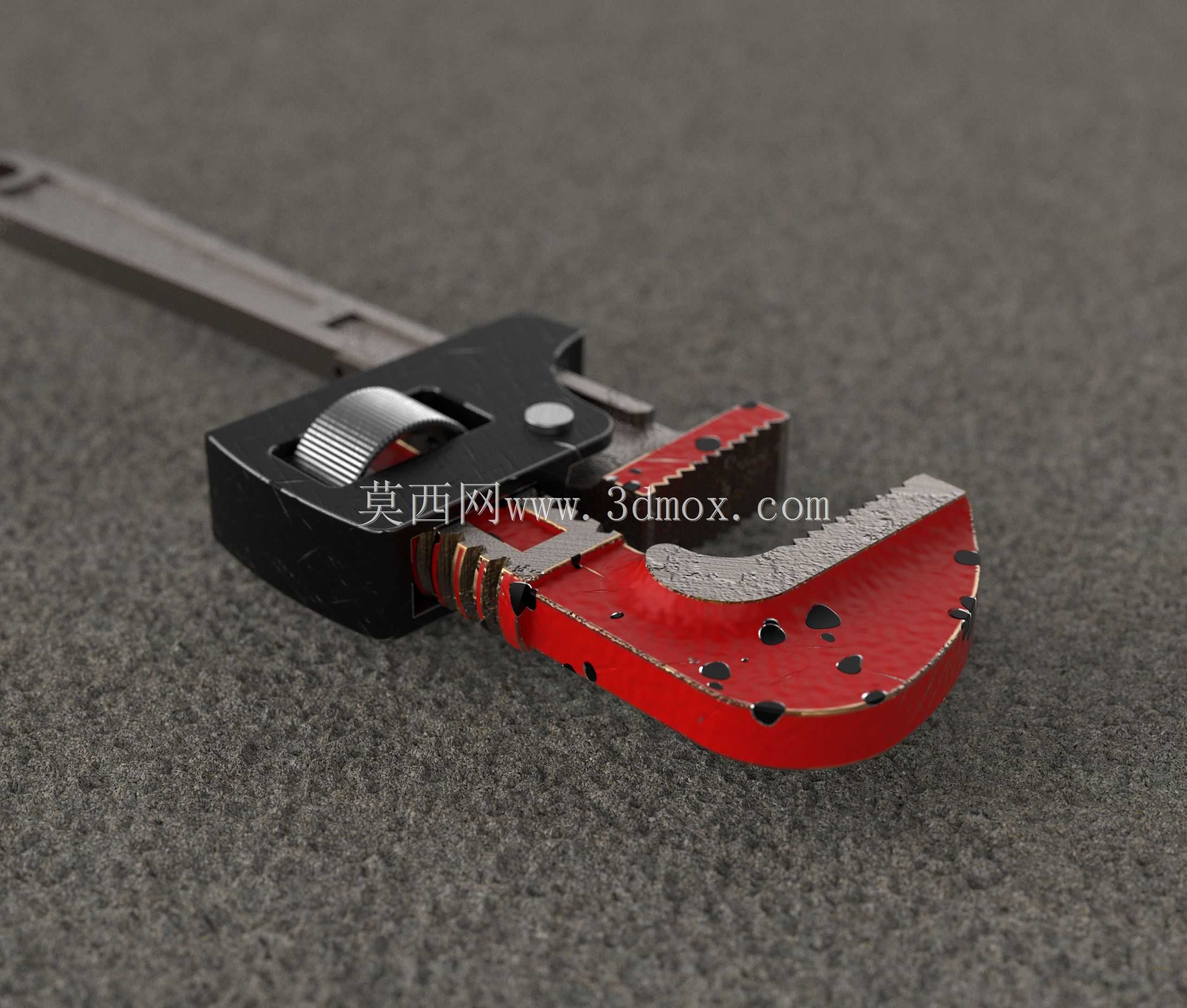

　　在民用给排水施工、工业管路安装、油气输送管线运维、消防管道布设等现场作业场景中，管道类工件的夹持与旋拧始终是高频核心操作，这类作业的核心痛点在于圆柱形管件表面光滑、常规开口扳手无法形成稳定咬合，且不同管径的管件需要适配不同的夹持开度，若夹持力不足极易出现打滑，不仅会损伤管件表面的防腐镀层，还可能导致作业人员脱手受伤。本次呈现的可调式管钳结构，正是针对这类作业场景的实际需求完成的结构设计，整个模型完整还原了实体工具的所有运动副与受力结构，可直接用于工具类产品的结构验证、作业场景的装配模拟以及五金工具类产品的数字化展示。从实际功能特性来看，这款管钳采用活动钳身与固定钳身配合的开度调节结构，通过钳身尾部的齿条导轨实现无级开度调整，

　　可覆盖常规作业场景下从DN15到DN50的常用金属、塑料管道夹持需求，钳口部位采用带锯齿的淬硬咬合面，锯齿角度经过反复验证，咬合时齿尖可嵌入管件表面的氧化层或防腐层，在施加径向夹紧力的同时形成足够的周向摩擦力，即便是表面沾有油污、锈迹的旧管道，也能实现稳定夹持不打滑。调节螺母采用滚花防滑设计，即便作业人员佩戴防滑劳保手套，也能单手完成开度的快速调整，无需额外借助辅助工具，适配现场复杂作业环境下的操作需求。从设计思路层面拆解，整个结构的受力传递路径经过了多轮优化：固定钳身与加长手柄采用一体化锻造的结构逻辑，避免了拼接结构在大扭矩施加时出现的断裂风险，活动钳身与齿条的配合间隙控制在合理范围内，既保证调节时的顺畅度，

　　又不会因间隙过大导致夹持时出现晃量，钳口咬合块与钳身采用嵌入式装配结构，当咬合齿出现磨损后可单独更换咬合块，无需更换整个钳身，大幅降低工具的全生命周期使用成本。钳身的弹簧复位结构设计在活动钳身与固定钳身的连接位置，当松开调节螺母时，活动钳身可在弹簧作用下自动张开至最大开度，减少作业时反复调整的操作步骤，提升现场作业效率。从外形尺寸与安装边界来看，这款管钳的整体长度适配常规手动作业的力臂需求，手柄长度经过人机工程验证，作业人员单手握持时可通过杠杆原理施加足够的夹紧力与旋拧扭矩，无需额外加接延长杆即可完成常规管径管道的旋拧作业；钳头部位的外形轮廓做了收窄设计，可伸入墙体与管道间隙、管沟狭窄空间等受限作业位置完成操作，

　　不会因钳头体积过大出现干涉。钳身表面的涂装结构在模型中也做了完整还原，红色涂装区域为手持操作时的防滑握持区，黑色涂装区域为核心受力结构区，不同区域的表面粗糙度做了差异化设计，握持区域的表面做了细微的凹凸纹理处理，即便手部沾有水渍、油污，也能保证握持稳定性，不会出现脱手风险。在实际建模过程中，所有运动部件的配合公差都按照五金工具的行业标准做了预留，活动钳身沿齿条的滑动行程、调节螺母的旋转阻尼、钳口闭合时的咬合对齐精度都与实体工具保持一致，可直接用于虚拟装配培训、作业流程模拟等场景，也可作为五金工具产品迭代设计的基础模型，帮助设计人员快速完成受力仿真、结构优化等工作。不同于常规的简化工具模型，这个管钳模型完整还原了所有细小结构，包括调节螺母的限位卡簧、钳口咬合齿的角度参数、手柄尾部的挂孔结构，每一处细节都对应实体工具的实际功能，没有冗余的装饰性结构，完全符合工业级手动工具的设计逻辑。
