压力机配套工业脚踏控制开关结构

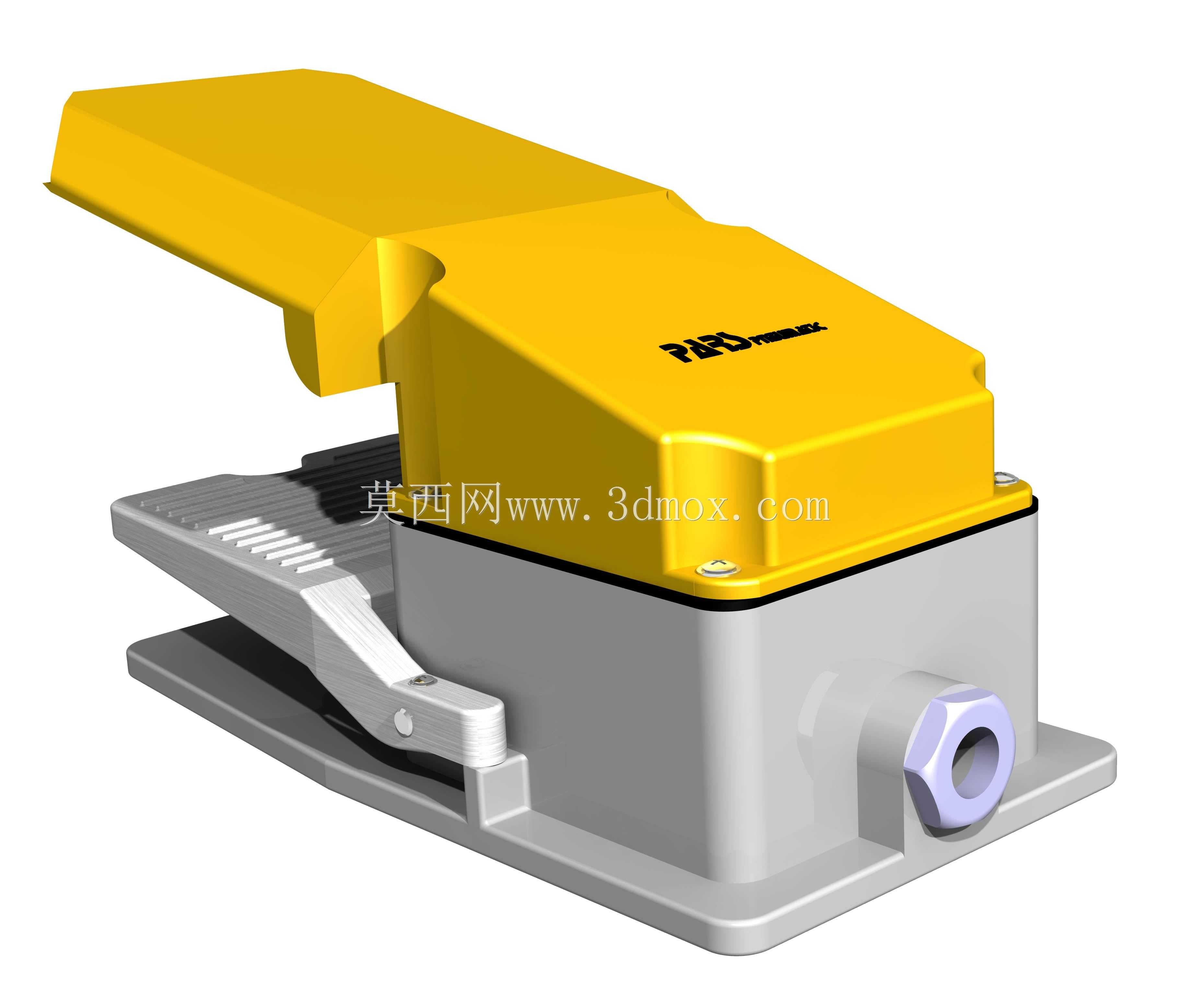

　　这款脚踏控制装置主要适配各类中小型压力加工设备的操作控制需求，在冲压、压装、小型锻压等工位场景中，操作人员可通过脚部踩踏动作完成设备的触发控制，彻底解放双手完成工件上下料、对位调整等操作，大幅提升单人作业的操作连贯性，避免手部操作控制按钮时需要反复腾挪工件与操作控件的冗余动作，在批量小件冲压、轴承压装、线束端子压接等工位的适配性尤为突出。从结构设计逻辑来看，装置采用上下分层的壳体布局，上部黄色护罩为踩踏受力的触发端，采用带倾斜角度的弧面造型，贴合操作人员脚部自然放置的姿态，长时间踩踏作业也不会产生硌脚的不适感，护罩边缘做了圆弧过渡处理，没有尖锐棱角，避免作业过程中剐蹭工鞋或者造成磕碰伤害。下部灰色基座为核心的安装与元件容纳结构，

　　基座底部做了外延的安装法兰边，法兰边上预留了对应的安装固定孔位，安装时可直接通过螺栓将整个装置固定在设备工位旁的地面或者设备机架的低位操作区，安装边界需要预留足够的脚部活动空间，通常基座前沿需要留出至少150mm的脚部伸入空间，左右两侧各预留80mm的操作余量，避免踩踏过程中脚部碰到周边的设备构件或者工位物料。基座侧面预留了标准的线缆穿接接口，接口处做了内螺纹结构，可直接对接气动管路或者控制线缆的锁紧接头，防护等级满足车间常规作业环境的防尘防泼溅需求，日常工位清扫的溅水、加工产生的细碎金属屑都不会进入壳体内部影响控制元件的正常工作。踩踏触发结构采用杠杆式传动设计，踏板表面做了防滑的凸棱纹理，即使工鞋沾有少量切削液或者油污，

　　也能保证踩踏时不会打滑，触发行程设置在合理区间，既不会因为行程过短导致误触发，也不会因为行程过长造成踩踏疲劳，触发力度经过调校，适配成年人脚部的常规施力范围，轻踩即可完成控制信号输出，重踩状态下内部有机械限位结构，不会因为施力过大损坏内部的阀芯或者微动开关元件。上部的黄色护罩除了作为踩踏受力面之外，还能对内部的控制元件形成防护，避免工件掉落砸坏内部结构，同时醒目的黄色在车间环境中辨识度极高，操作人员即使在视线兼顾工件对位的状态下，也能快速通过余光定位到踏板位置，不需要低头反复确认踏板位置，进一步提升操作效率。在实际设备适配过程中，这款踏板可直接对接帕斯气动系列的控制回路，不需要额外加装转接件，

　　气路接口的通径匹配常规的工业气动管路规格，电路控制版本也可适配多数压力机的控制信号电压等级，安装时只需要对应接通气路或者线路，调整好安装位置的水平度，保证踩踏过程中基座不会出现滑移即可投入使用。结构的受力点做了针对性的加强设计，踏板与基座连接的铰接位置采用金属销轴结构，相比塑料铰接件的耐用性提升数倍，能够承受长期反复踩踏的疲劳载荷，按照车间常规两班制作业的使用频率，铰接位置的使用寿命可满足数年的正常使用需求，不需要频繁更换易损件。基座底部的接触面做了防滑纹理处理，如果是临时工位不需要螺栓固定，也可以依靠基座自身重量与底部防滑层保持位置稳定，适合小批量试生产的临时工位快速部署使用。
