快速夹钳压紧锁固结构三维数模

　　在工装夹具设计、非标自动化工位治具、小型设备快锁结构的选型与建模过程中，这类垂直压合式快速夹钳是出现频率极高的标准构件，很多刚接触结构设计的工程师容易忽略这类小构件的安装边界与受力冗余，最后在装配阶段出现干涉、压合力不足或者操作空间不够的问题，这个三维数模完整还原了夹钳从压合到解锁的全行程结构细节，能直接用于装配校核、运动仿真环节，省去了从零开始测绘建模的时间。

　　从实际应用场景来看，这类夹钳的覆盖范围极广，小到电子厂PCB板测试治具的板件压紧、木工加工台的工件固定，大到小型焊接工装的型材定位、物流周转箱的快开锁扣，甚至部分户外设备的舱门快锁结构，都能看到同结构构件的身影。它的核心优势是操作行程短，通过肘节机构的死点位置实现锁止，不需要像螺栓压紧那样反复旋转拧动，单次扳动操作就能完成压紧或者解锁，在需要频繁拆装工件的工位上，能大幅降低操作工人的动作耗时，相比气缸压紧结构，它不需要外接气源，没有管路布置的限制，在小型治具、移动工装、无气源供应的作业场景下适配性更强。

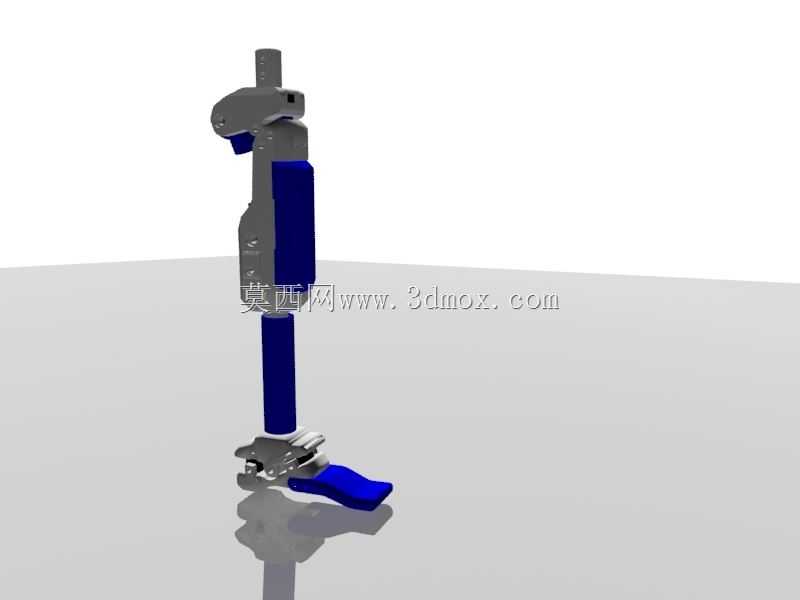

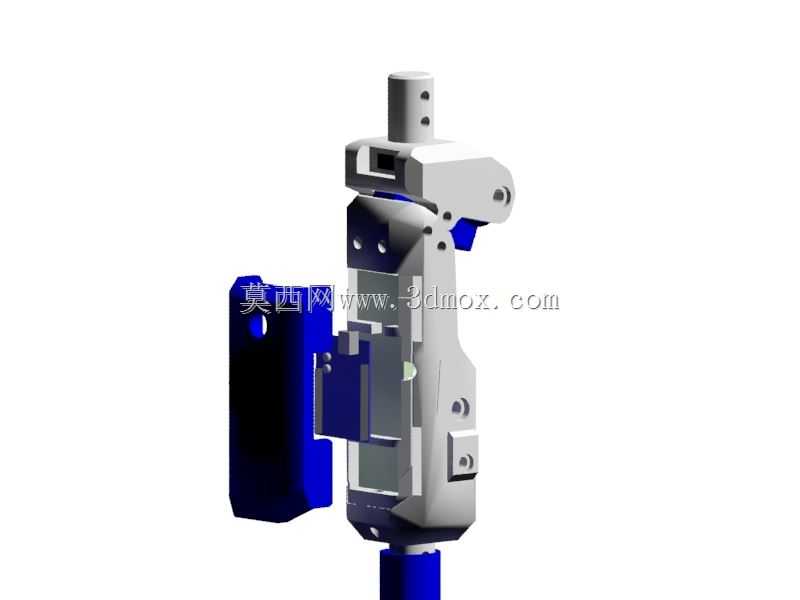

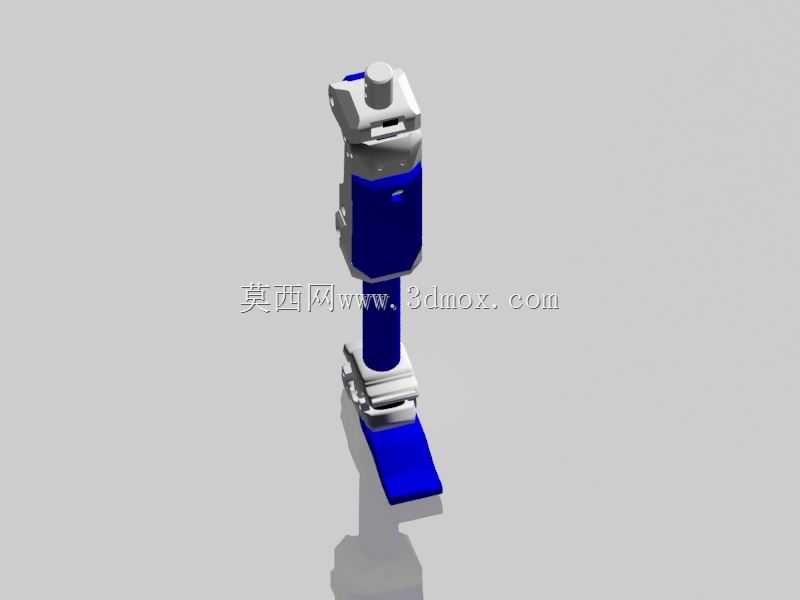

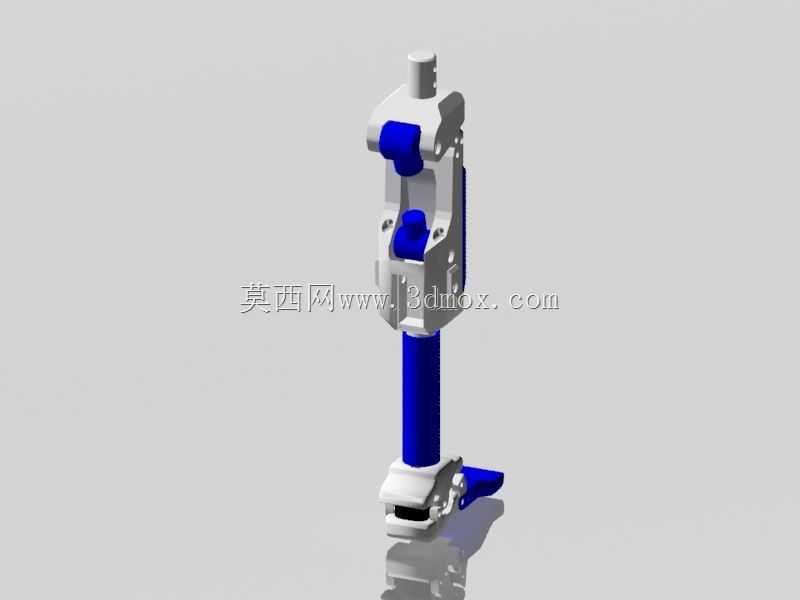

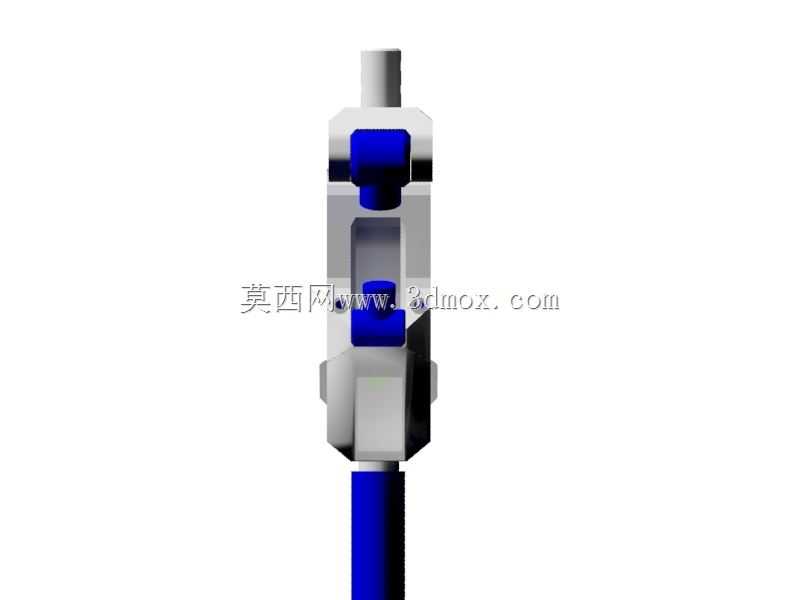

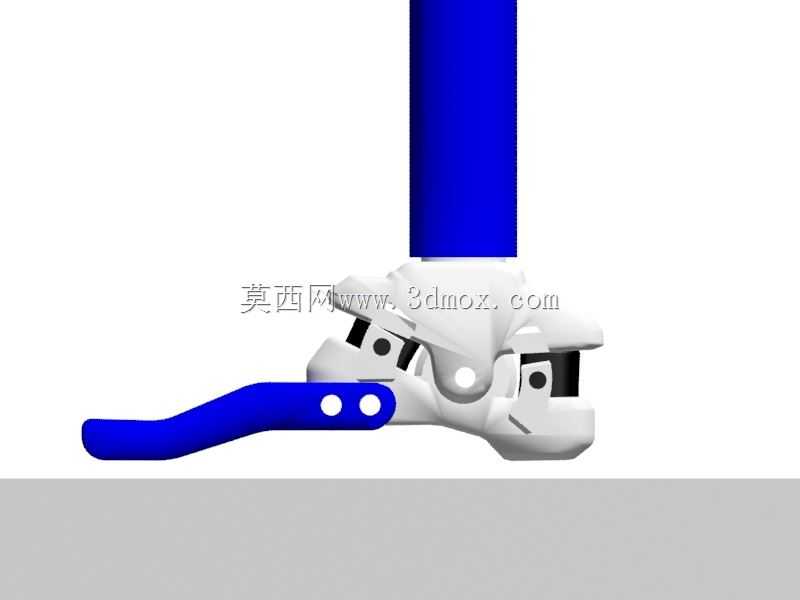

　　从功能特性上拆解，这个夹钳的结构分为三个核心部分：上部的固定安装座、中部的压臂传动杆、下部的脚踏式扳动解锁结构，和常见的水平扳动式夹钳不同，它采用了脚踏触发的结构设计，操作人员可以用脚完成解锁动作，双手完全用来取放工件，在双手需要持握工件、或者操作位置较高手部不方便施力的工位上，这种结构的操作效率会比手扳式高很多。压臂末端的压头采用了可调式设计，通过螺纹旋接的方式可以调整压合高度，适配不同厚度的被压工件，压头端面做了防滑纹理处理，压合时不会出现工件滑移的问题，传动连杆的铰接位置都做了衬套预留结构，长期反复扳动也不会出现铰接孔磨损导致的锁止间隙过大问题。

　　设计思路上，这个结构完全遵循肘节夹紧的力学原理，当扳动压脚到锁止位置时，传动连杆的铰接点会越过受力死点，此时哪怕压臂受到工件的反向弹力，结构也不会自行松脱，只有主动扳动解锁脚蹬，带动连杆脱离死点位置，压臂才会抬起。建模的时候特意还原了各铰接位置的配合间隙，不会出现运动仿真时的干涉报错，压臂的长杆部分采用了分段式设计，安装座和压臂的连接位置预留了固定孔位，可以直接根据安装面的需求选择螺栓固定或者焊接固定。

　　关于外形尺寸与安装边界，这个夹钳的整体垂直高度在锁止状态下为320mm，压臂抬起后的最大开口高度为120mm，安装座的固定孔位间距为45mm，采用M6螺栓即可完成固定，脚蹬的操作行程为35mm，安装时需要在脚蹬下方预留至少50mm的操作空间，避免脚踩时碰到安装基面。压臂的水平伸出长度为80mm，压合点距离安装座立面的最大距离为75mm，设计工装的时候需要注意被压工件的定位面不能超出这个距离，否则会出现压头压不到工件的问题。另外要注意，这个夹钳的额定压合力在锁止状态下为800N，选型的时候如果需要压合更重的工件、或者需要更大的保持力，不能盲目超负载使用，需要根据受力需求选择更大规格的同结构夹钳，避免长期过载导致连杆变形、锁止失效。

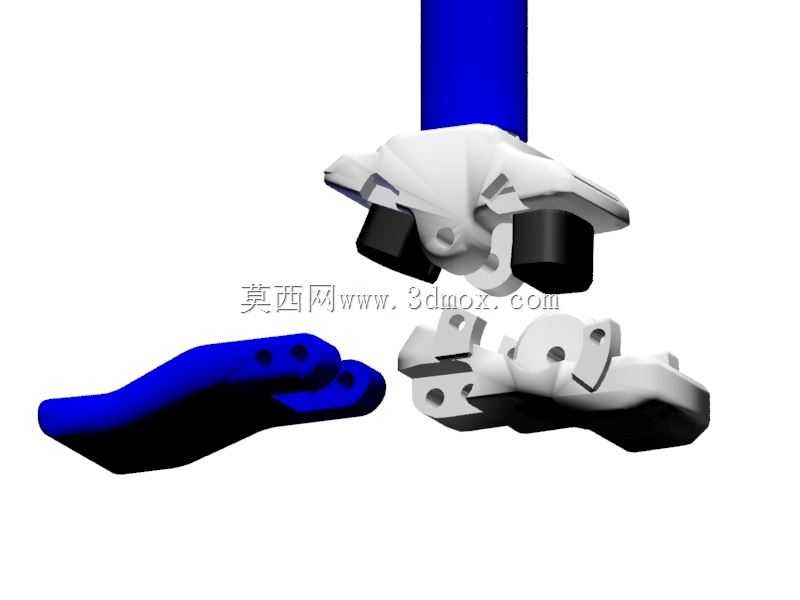

　　很多工程师在调用这类标准件模型的时候，经常会忽略操作空间的预留，比如把夹钳安装在靠近工装立板的位置，导致手或者脚没有足够的空间操作扳动结构，或者没有考虑压臂抬起时的运动轨迹，在压臂上方布置其他构件，导致抬起时出现碰撞，这个数模把所有运动部件的行程都做了完整还原，在总装环境下可以直接做碰撞检查，提前规避这类装配问题。另外模型的各零件都做了独立的实体拆分，需要做工程图的时候，可以直接导出对应零件的视图，标注尺寸、公差和技术要求，不需要再重新拆分零件，对于需要出加工图自制夹钳的场景来说，能节省不少绘图时间。
