带清洗桶平板免手洗拖把结构设计

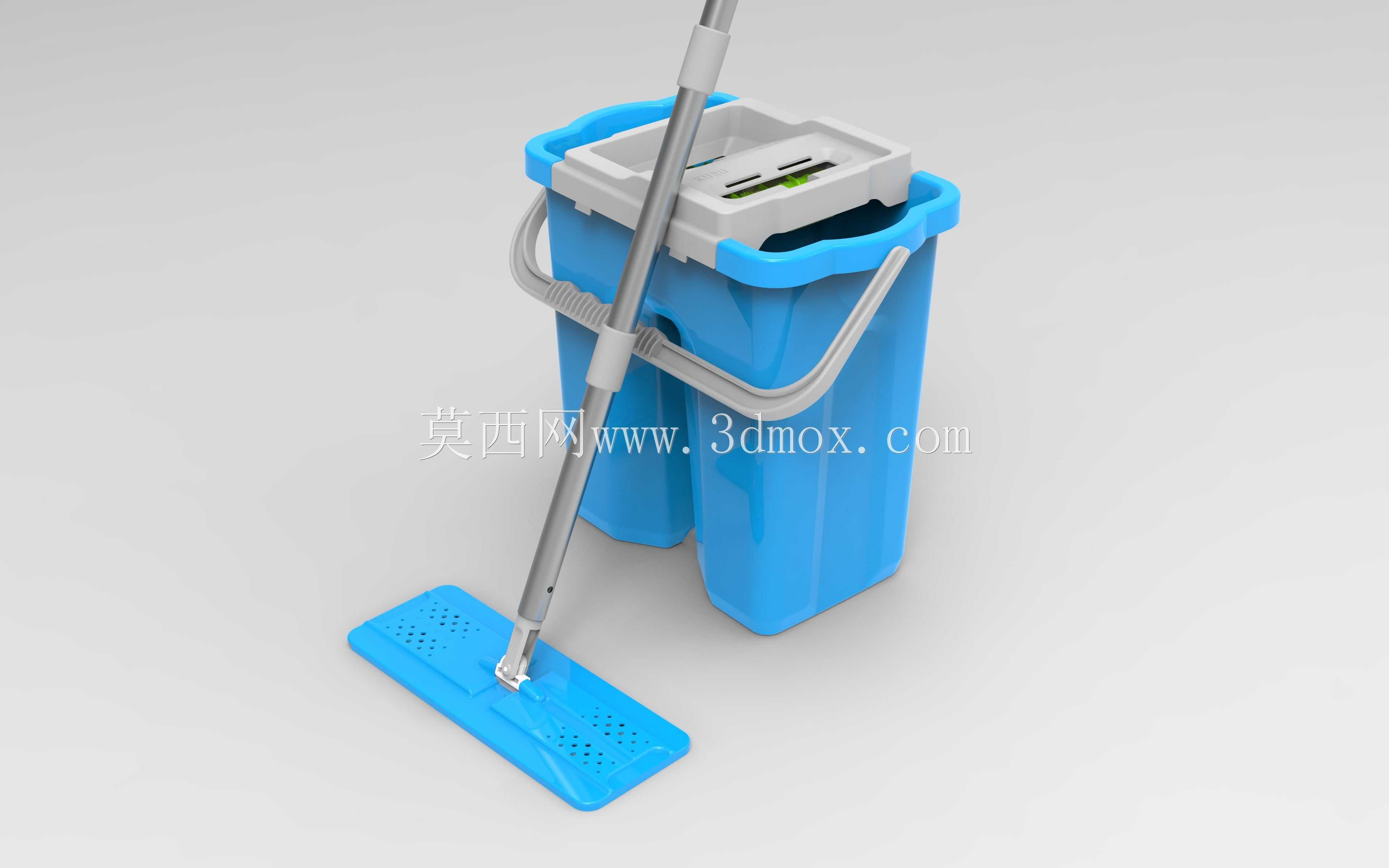

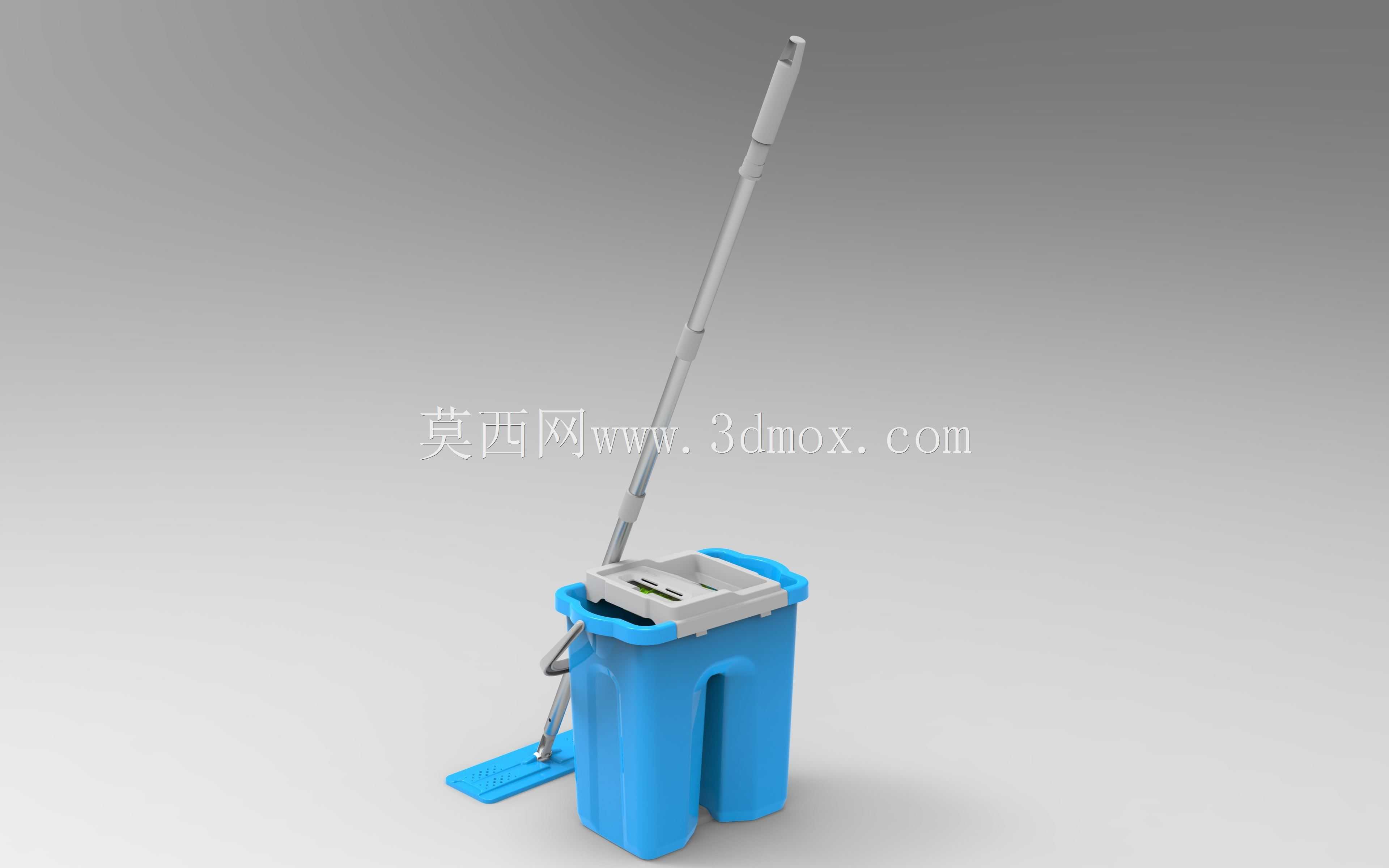

　　这套清洁工具的三维结构设计，核心围绕家用及商用场景的地面清洁需求展开，针对传统拖把清洁后需手动拧干、污水残留二次污染地面的痛点做了针对性结构优化。整套产品分为拖杆组件、平板拖头、配套清洗挤水桶三个核心部分，各部件的配合边界在建模阶段就做了公差预留，避免实际生产装配后出现卡滞、间隙过大漏液的问题。

　　拖杆采用多段可伸缩式结构设计，杆体之间设置有弹性定位卡扣，可根据使用者身高、清洁区域的高度差调整总长度，调整范围覆盖1米至1.4米区间，既满足站立清洁地面时的握持高度需求，也可缩短长度用于清洁家具下方、墙面低位等狭窄区域。拖杆与平板拖头的连接位置采用万向铰接结构，铰接处设置有阻尼限位结构，拖头可在水平方向360度旋转，垂直方向可实现0至90度的角度翻转，清洁桌椅腿周边、墙角位置时无需大幅调整使用者站位，拖头可自适应贴合地面角度。平板拖头的基板采用工程塑料一体注塑成型，基板底面设置有魔术贴粘贴区域，可快速更换拖布，拖布采用超细纤维材质，建模时预留了拖布的压缩变形量，确保拖头下压时拖布可完全贴合地面纹理，提升污渍擦拭效果。

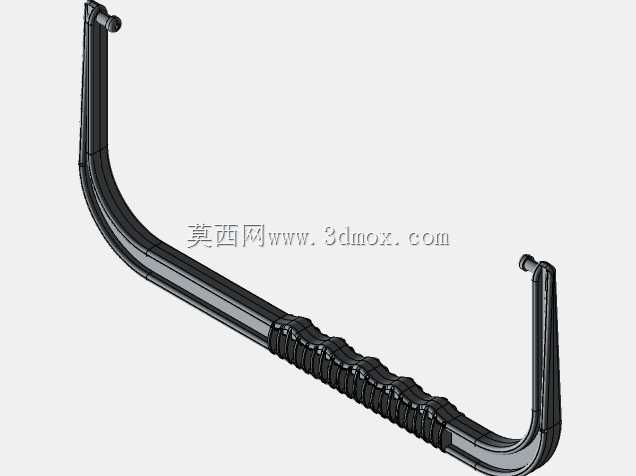

　　配套的清洗挤水桶采用一体化桶身结构，桶体总高度设置为40厘米，长宽尺寸控制在25厘米*20厘米区间，占用空间小，日常存放可置于卫生间角落、阳台储物柜旁。桶身内部做了干湿分区设计，一侧为清水清洗区，另一侧设置有刮挤脱水结构，刮条采用软质橡胶材质，与拖头的插入间隙做了精准匹配，拖头沿桶身导向槽插入后上下提拉，即可通过橡胶刮条将拖布内的污水挤入污水腔，全程无需手部接触拖布，避免清洁过程中弄脏双手。桶身底部设置有四个防滑脚垫，清洁施力过程中桶体不会出现滑移，桶身顶部设置有隐藏式提手，移动倒水时可直接提拉，无需接触桶身沾湿部位。桶体的侧壁做了加强筋结构设计，在降低桶身壁厚、控制材料成本的同时，保证桶身装满水时不会出现侧壁变形开裂的问题，桶体底部设置有排水口，排水口配有密封胶塞，清洁完成后可直接打开胶塞排出污水，无需整体倾倒桶身。

　　在建模过程中，各运动部件的干涉检查做了全行程验证，拖杆伸缩、拖头旋转、刮挤脱水的全动作路径下均无部件干涉，各塑料件的壁厚控制在2.5毫米至3毫米区间，符合注塑成型的工艺要求，避免出现注塑缩痕、填充不满的问题。铰接位置的销轴采用标准件选型，建模时直接调用对应规格的标准件模型，确保后续生产时可直接采购通用配件，降低开模及生产成本。拖头与桶身导向槽的配合间隙预留了0.8毫米的装配公差，考虑到塑料件的成型收缩率，即使批量生产出现尺寸波动，也可保证拖头顺畅插入导向槽完成挤水动作。

　　从实际应用场景来看，这套结构可覆盖家庭住宅、小型办公场所、商铺的日常地面清洁需求，针对瓷砖、木地板、大理石等不同硬质地面材质，拖布的压力可通过拖杆的下压力度灵活调整，不会因为压力过大刮伤地板表面涂层。桶身的容量设计为8升，单次装水可完成120平米左右区域的清洁，无需中途反复换水，提升清洁效率。拖杆的握持位置设置有防滑橡胶套，握持时施力更稳定，长时间清洁也不会出现手部打滑的问题。
