带压力检测功能的足部关节传感构件

　　在足部力学检测、康复辅具适配、运动步态分析这类场景里，这类带压力传感的关节构件是核心的力信号采集单元，日常做步态测试台、智能矫形支具、仿生假脚的结构开发时，经常会用到这类集成了测力功能的关节部件。不同于普通的铰接结构，这个构件在关节转动的同时，需要同步采集背屈、跖屈过程中接触面的压力变化，尤其是背越度测量环节，不能在马尔查角位置的压力传感器上产生无效的记录干扰，这就要求结构设计时既要保证关节转动的顺畅度，又要让传感单元的受力路径完全匹配实际足部的受力传导方向。

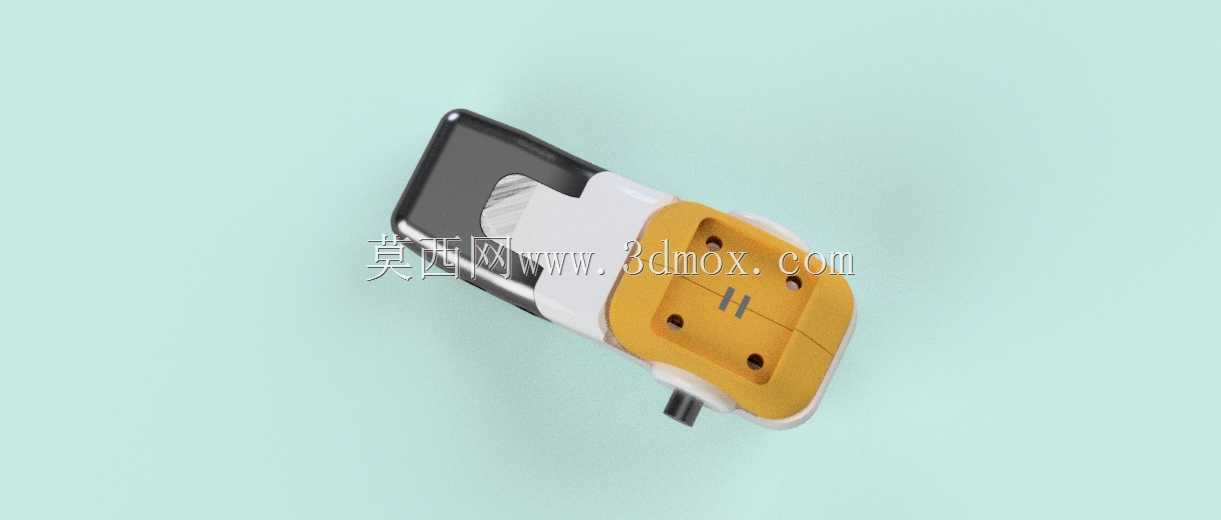

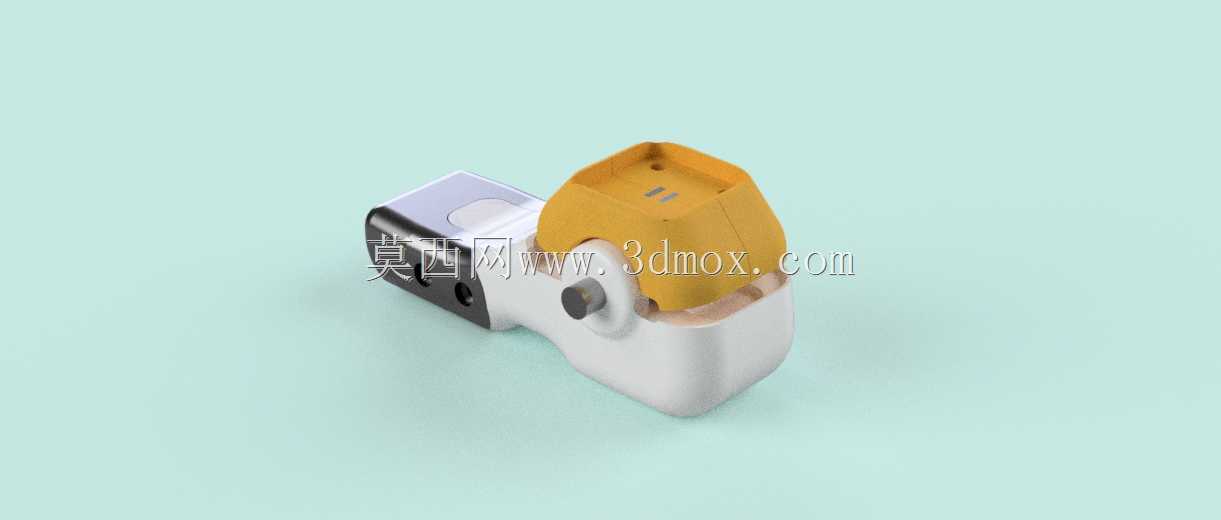

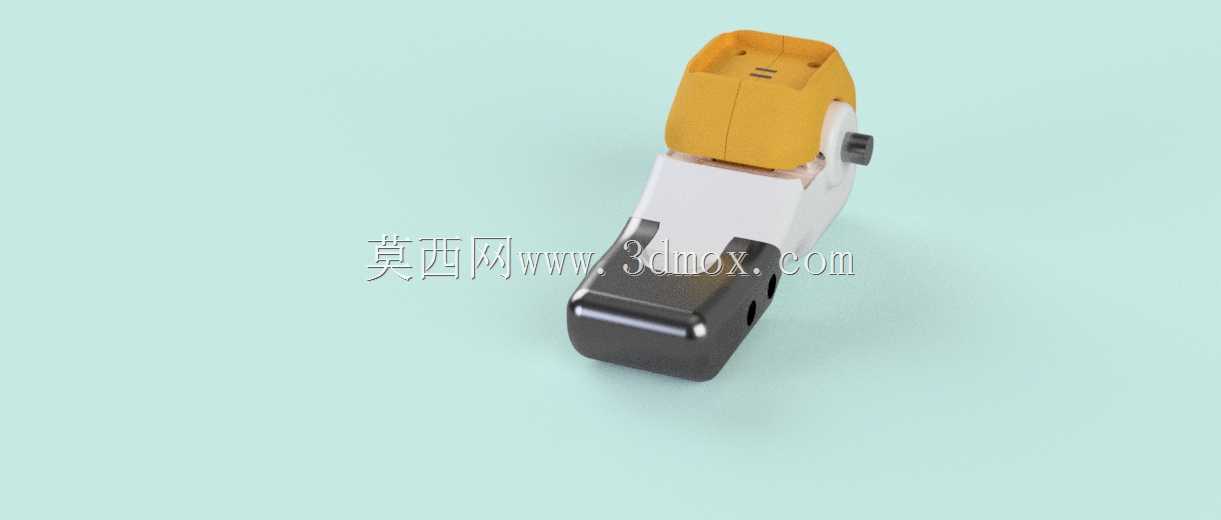

　　从结构功能来看，这个构件的黄色端是压力采集的接触端面，上面预留的四个安装孔位用来固定压力感应片或者贴合受力衬垫，端面中间的开槽是用来走线或者放置传感芯片的定位槽，黑色的插接段是和外部连杆或者支撑结构对接的安装位，中间的白灰段是关节的转动铰接部分，预留的转动间隙刚好满足足部正常活动的角度范围，不会出现转动卡滞或者超程脱位的问题。做结构设计的时候，首先要考虑的是受力的线性度，也就是关节转动到不同角度时，压力传感面的受力不能因为结构形变产生偏移，所以铰接部分的配合公差选的是H7/g6的间隙配合，既保证转动无卡顿，又不会因为间隙过大导致传感面出现偏载。

　　安装边界上，这个构件的整体外接轮廓要适配普通成人足部的关节尺寸，传感端面的安装面平面度要求控制在0.02mm以内，避免安装后传感片出现翘曲导致测力误差，黑色插接段的外径和配套的安装套筒内径要做过渡配合，插接深度预留12mm的配合长度，保证连接刚度足够，不会在动态受力时出现松动。铰接部分的转动轴线要和人体足部的跖趾关节转动轴线完全重合，否则实际测试时采集到的压力数据会和真实受力存在偏差，这也是做这类仿生关节构件时最容易忽略的点——很多新手建模时只关注外形匹配，没对准转动轴线，最后做出来的部件装到设备上采集的数据完全没有参考价值。

　　实际应用中，这类构件还要考虑长期往复转动的磨损问题，所以铰接的接触面做了耐磨处理，转动副之间预留了0.1mm的储油间隙，不需要频繁加注润滑脂也能保证上万次转动无明显磨损。传感端面的黄色部分采用的是和足部皮肤或者鞋垫材料摩擦系数接近的工程塑料，避免测试时接触面出现打滑导致压力数据跳变。在步态分析场景里，这个构件安装在假脚或者测试假人的足部关节位置，当人行走时脚跟着地、脚掌支撑、脚尖蹬地的整个过程，关节会随步态自然转动，同时端面的压力传感器会实时记录不同阶段的压力值，通过中间走线槽的信号线把数据传输到采集终端，不会因为关节转动拉扯到信号线，这也是中间段做镂空走线设计的核心原因，既减轻了构件整体重量，又给线路留出了足够的活动空间，避免转动时线路被挤压断裂。

　　做三维建模的时候，要特别注意几个配合面的尺寸链计算：从传感端面到铰接轴线的距离，直接决定了压力采集的力臂长度，这个尺寸的公差要控制在±0.05mm以内，否则后续的压力换算会出现系统误差；铰接部分的同轴度要求0.01mm，不然转动时会出现卡顿，甚至会给传感面带来额外的侧向力，干扰正常的压力测量；四个安装孔的位置度要符合传感片的安装尺寸要求，孔位偏差不能超过0.1mm，不然传感片安装后会出现预紧力不均，导致零点漂移。另外，构件的整体重量要控制在30g以内，毕竟是安装在足部的运动部件，过重会影响步态的自然度，所以建模时在保证结构强度的前提下，非受力区域都做了减重挖槽处理，黑色插接段内部也做了空心设计，在不降低连接刚度的前提下尽可能减轻自重。

　　很多人做这类关节传感构件时，容易把压力传感器直接硬连接在结构上，忽略了关节转动时的侧向力影响，最后测出来的数据混杂了侧向分力，根本没法用。这个结构的设计思路就是把铰接转动和压力采集两个功能做了集成，转动部分的受力由铰接副承担，传感端面只承受垂直于接触面的正压力，从结构上就把侧向力的干扰隔绝掉，不需要后续再通过算法做复杂的力分解补偿，既降低了数据处理的难度，又提升了测量的准确性。在康复辅具的适配场景里，医生可以通过这个构件采集到的患者行走时的关节压力数据，调整矫形支具的支撑力度，针对不同患者的足部受力特点做个性化的适配，比传统的经验式调整精准度提升很多。在运动装备测试场景里，把这个构件装到测试鞋的足部位置，还可以采集不同运动鞋在行走、跑步时的足底压力分布，帮助鞋企优化鞋底的缓震和支撑结构设计。
