霍尔式水流量传感组件结构设计

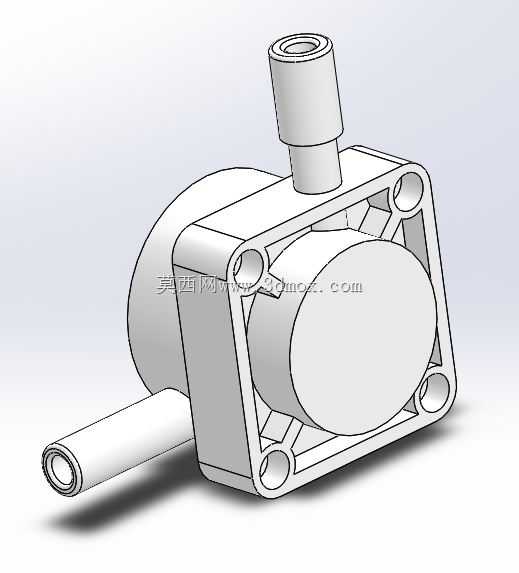

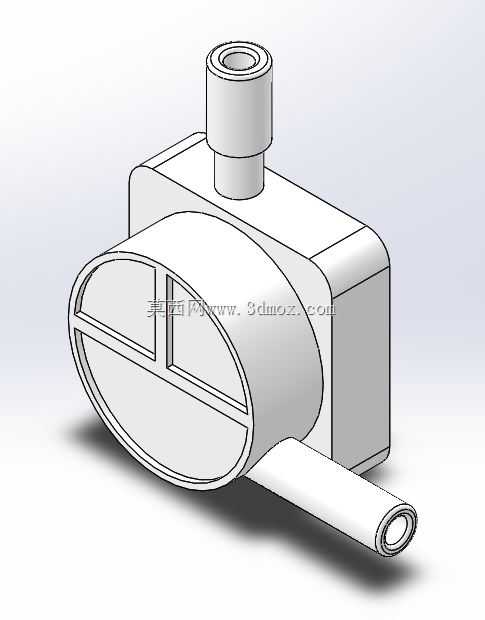

　　在民用净水设备、小型工业循环冷却系统、智能灌溉管路、家用燃气热水器的流体回路里，这类霍尔效应水流量传感器是流量信号采集的核心元件，它不需要侵入管路核心流道做复杂的机械传动，靠流体推动内置叶轮转动，配合霍尔元件输出脉冲信号就能换算出实时通水流量，给后端控制板提供流量判断依据，比如热水器里判断是否启动加热、净水机里计算滤芯累计过水量、灌溉系统里判定单路供水量是否达标，都是靠这类部件完成基础信号采集。从结构设计逻辑来看，这款传感器的主体流道采用椭圆截面的腔体设计，相比同通径的圆形流道，在相同安装投影宽度下能获得更大的过流截面积，降低流阻损失，同时椭圆腔体的结构刚性更好，在1MPa以内的常规水路静压下，

　　腔体壁厚不需要做的过厚就能满足耐压要求，能有效控制部件整体重量和材料成本。腔体上方垂直布置的圆柱凸台是霍尔元件的安装位，这个位置刚好对准腔体内叶轮的磁钢旋转轨迹，垂直布置的方式可以让霍尔元件的感应面和磁钢磁场方向垂直，获得最强的信号感应强度，避免因为安装角度偏差导致信号漏检，凸台顶部的内孔是走线孔，用来引出霍尔元件的信号引线，凸台和主体腔体的衔接处做了圆角过渡，减少注塑成型时的应力集中，避免长期受水温变化影响出现衔接处开裂漏水的问题。腔体侧方伸出的圆柱管路是出水端，和进水端的椭圆开口形成流道的进出通路，出水端采用标准的外径尺寸，可以直接和常规的塑料快插接头、硅胶软管匹配，不需要额外做转接头设计，

　　安装时只需要把管路套入后用卡箍紧固或者直接插入快接接头就能完成密封，适配多数民用和小型工业设备的管路安装标准。在设计建模的时候，需要重点控制几个安装边界尺寸：首先是进出水端的中心距，这个尺寸要匹配设备内部管路的预留安装位，偏差过大会导致管路装配时出现别劲，长期使用会在接头处产生应力开裂；其次是顶部霍尔元件安装凸台的高度，这个高度决定了霍尔元件和腔体内磁钢的距离，距离过远会导致信号强度不足，出现流量检测不准甚至无信号的问题，距离过近则会因为腔体内壁的长期水压形变，导致磁钢旋转时摩擦内壁，出现叶轮卡滞的故障；另外椭圆腔体的整体厚度尺寸也要控制，因为很多设备里这个传感器是安装在设备外壳和内部水路板之间的狭窄空间里，

　　厚度过大会导致外壳装配时压到传感器本体，损坏部件或者压断引线。从功能特性来说，这款传感器的流道内部没有复杂的阻流结构，叶轮采用轻质工程塑料制作，启动流量很低，只要管路内有很小的水流就能推动叶轮转动，避免小流量下检测失效的问题，同时整体结构没有外露的活动部件，所有运动部件都封闭在腔体内部，不会因为外部灰尘、杂物进入导致卡滞，适合在潮湿、多尘的设备内部环境长期使用。建模过程中还要注意密封结构的设计，腔体的上下盖配合处做了密封槽预留，装配时可以放入O型密封圈完成静密封，避免高压下出现渗水问题，进出水端的接口处做了防滑倒刺结构，如果是采用软管插接的安装方式，倒刺可以卡住软管内壁，防止通水时水压把软管冲脱。在实际选型适配的时候，要注意这款传感器的适用流体是常温清水，不能用于带有大量杂质的污水或者有腐蚀性的流体，否则杂质会卡住叶轮或者腐蚀腔体材料，导致传感器失效，同时安装时要注意传感器的安装方向，必须让水流方向和腔体上标注的流向一致，反向安装会导致叶轮反转，输出的脉冲信号计数错误，无法正确换算流量。
