配重式浮臂抛投作业装置结构设计

　　在户外作业、物料短距离抛送、科普演示以及趣味竞技装置的搭建场景中，这类浮臂抛投装置的应用覆盖了从教学演示到小型作业辅助的多个维度。区别于传统的刚性臂抛投结构，这套装置采用浮臂式的杠杆设计，核心是通过配重块的重力势能转换，实现抛射端的物料快速加速抛出，整套结构没有复杂的动力输入部件，完全依靠机械结构的势能转换完成作业动作，可靠性极强，在无电力供应的野外场景下也能稳定完成作业任务。

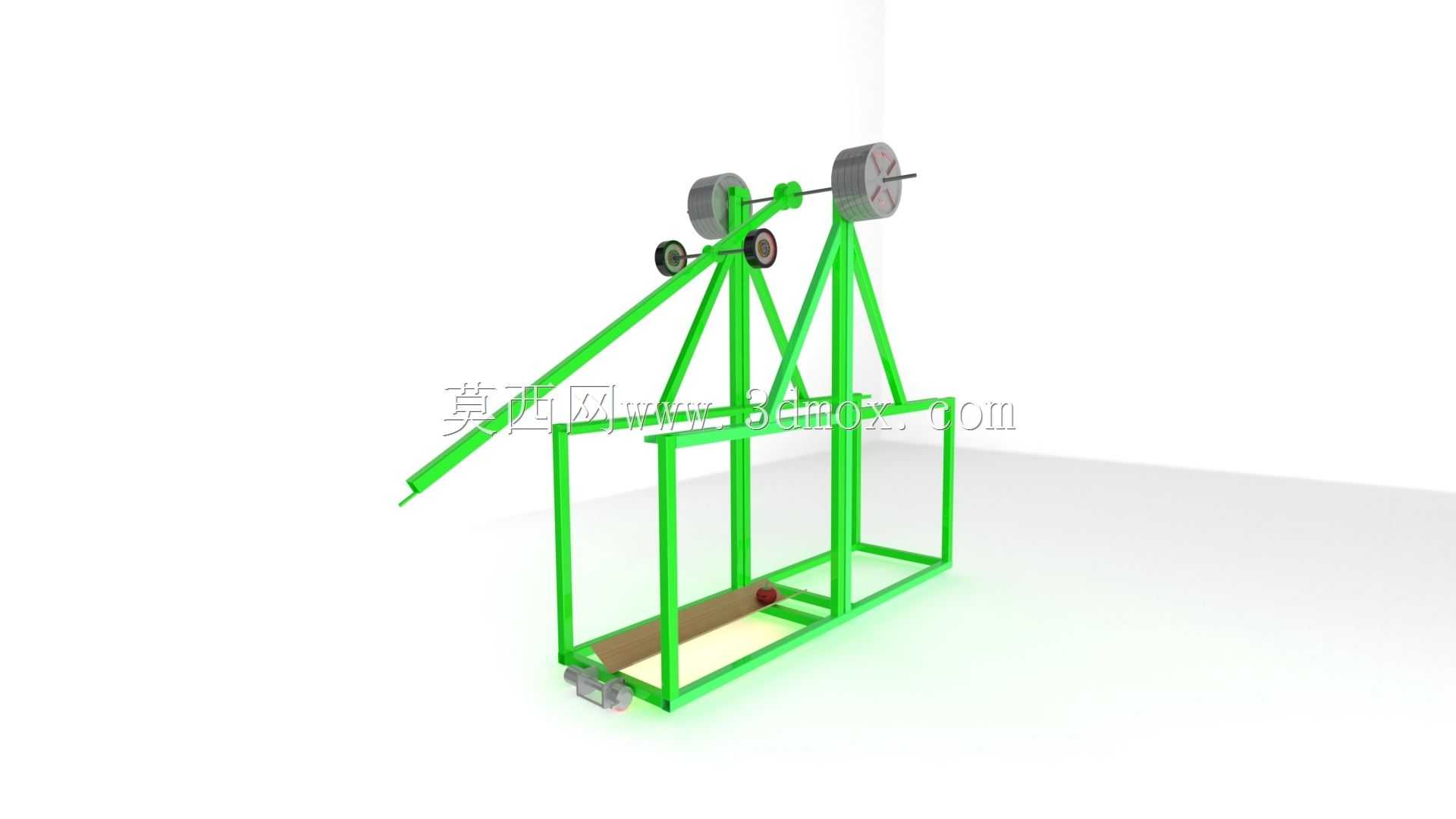

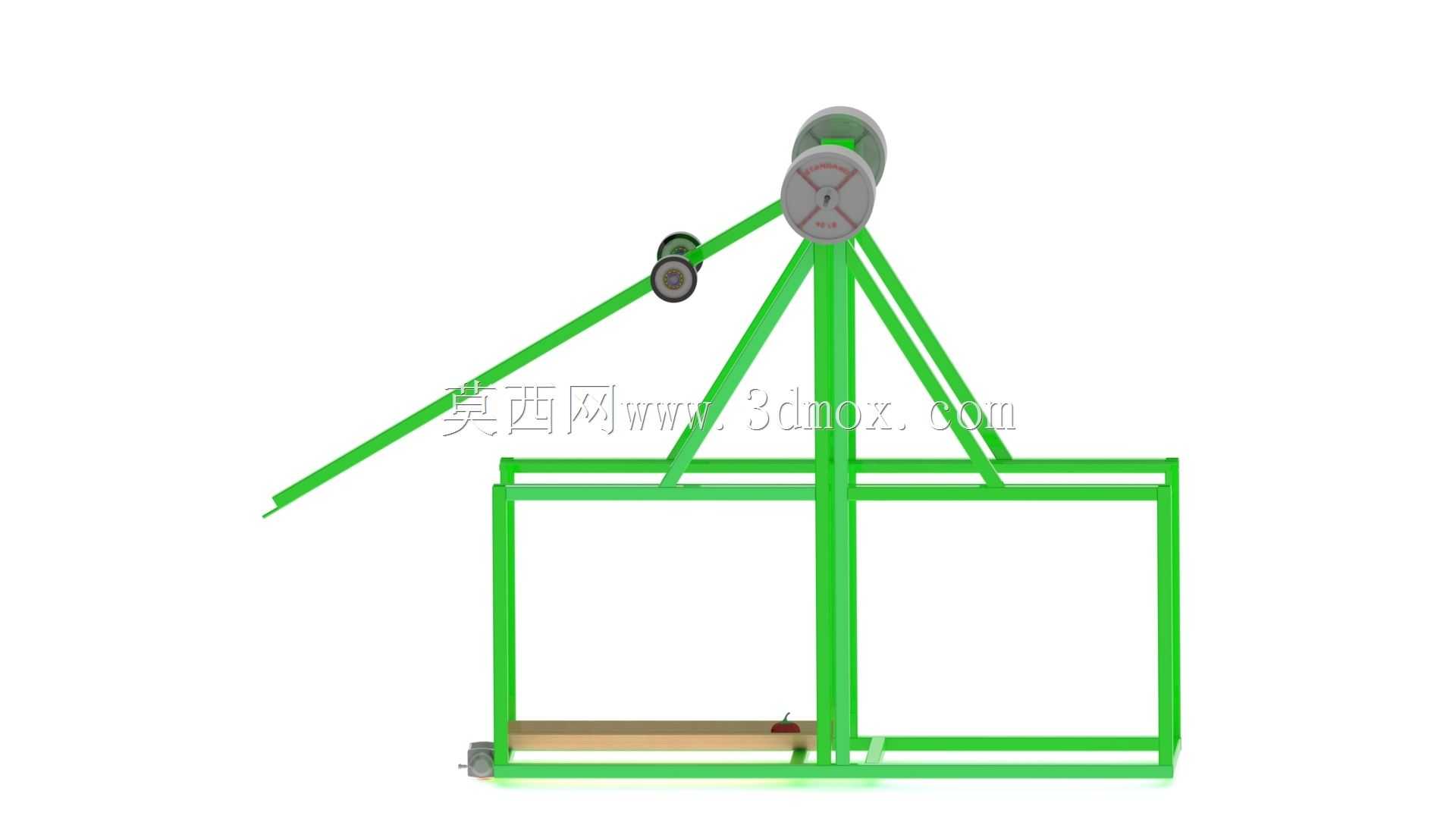

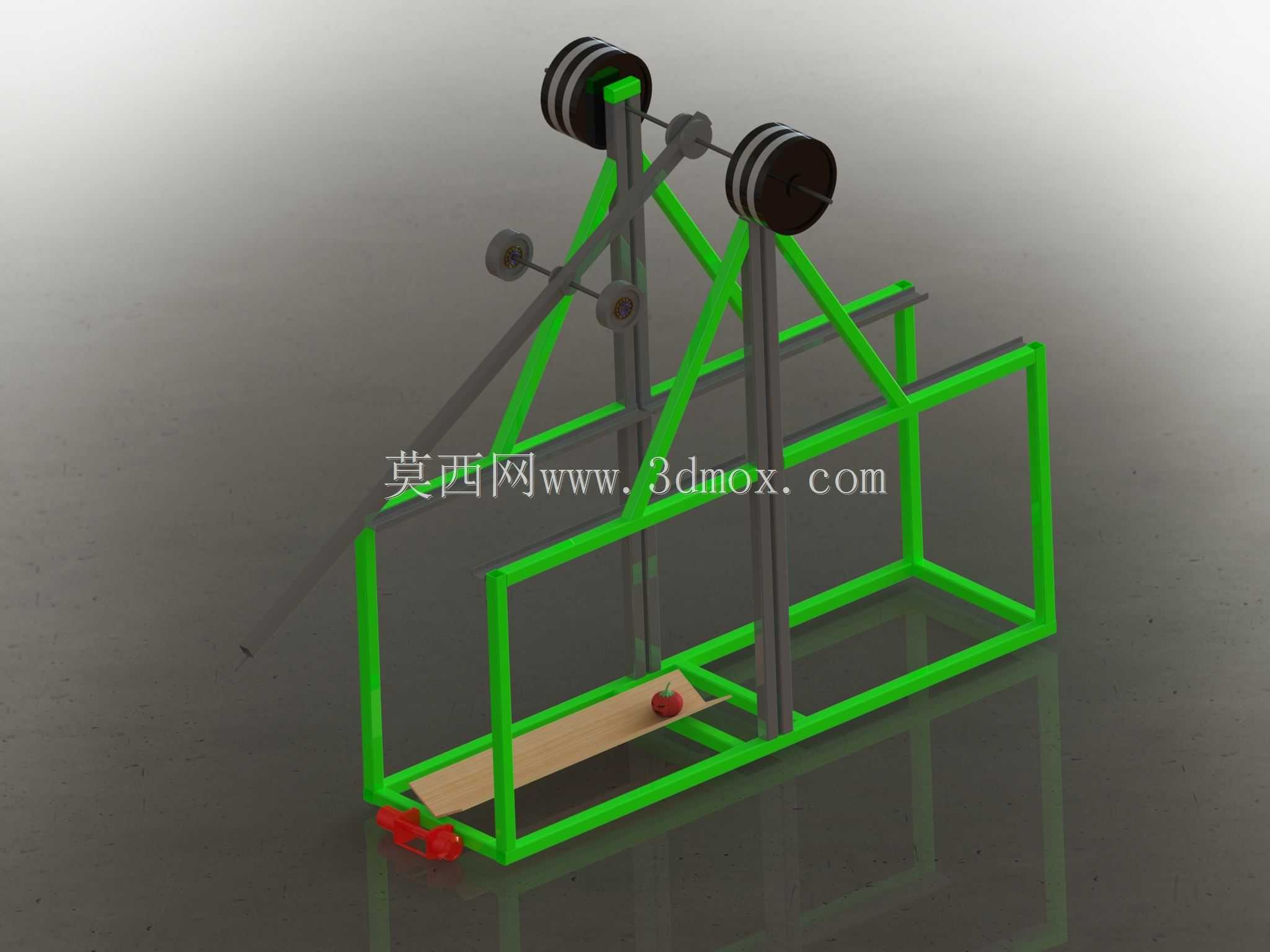

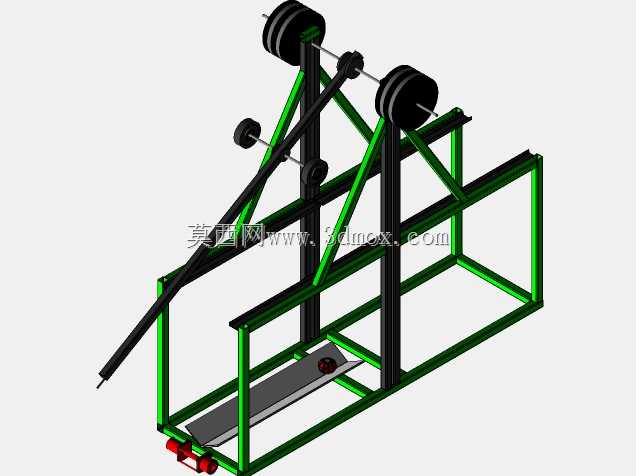

　　从结构设计逻辑来看，整套装置的承载基础是方管拼接而成的框架式机架，机架采用矩形截面的型材搭建，底部形成稳定的矩形支撑边界，整体支撑面的长宽比控制在1.2:1左右，保证抛投作业时的抗倾覆稳定性，机架底部预留了安装固定的孔位，既可以直接放置在平整地面使用，也可以通过螺栓固定在移动平台或者作业台面上，适配不同的安装场景。机架的竖向支撑柱采用双柱平行布置的结构，为浮臂的摆动提供稳定的旋转支撑点，支撑柱上预留了多组安装孔位，可以根据抛射距离、抛射物重量的需求，调整浮臂旋转轴的安装高度，适配不同的作业参数要求。

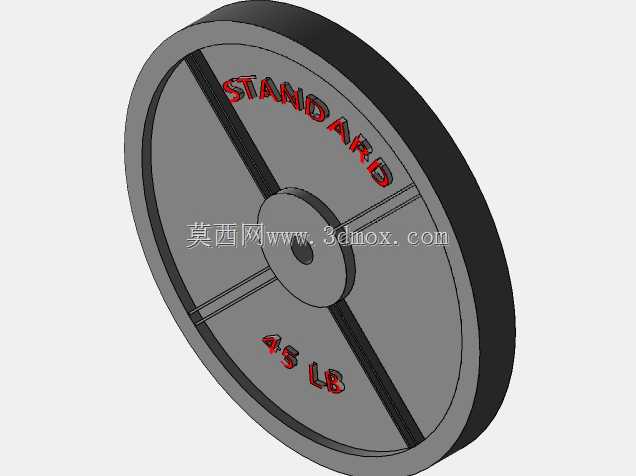

　　浮臂作为核心的作业部件，采用长杆式的杠杆结构，臂身的配重端安装有两组可拆卸的配重块，配重块采用圆柱式的叠装结构，可以根据抛射物的重量、需要的抛射距离灵活增减配重数量，调整整体的势能储备。浮臂的抛射端设置有物料承托槽，承托槽采用浅槽式设计，既能在浮臂加速阶段稳定承托物料，避免物料提前滑落，又能在浮臂运动到设定释放角度时，让物料顺利沿切线方向抛出，不会出现卡滞的问题。浮臂与支撑柱的连接采用耐磨轴套配合销轴的结构，转动副的摩擦阻力小，能量传递效率高，长时间使用也不会出现明显的磨损间隙，保证抛射精度的一致性。

　　装置的触发与限位结构设计也充分考虑了作业的安全性与便捷性，在机架的下部设置有浮臂限位挡块，当浮臂完成抛射动作回程时，挡块可以承接浮臂的冲击，避免浮臂过度摆动撞击机架造成结构变形，同时在机架的对应位置设置有触发锁止结构，上料时可以将浮臂压下锁定在待触发位置，放置好抛射物料后，只需要触发解锁结构，配重端即可在重力作用下快速下落，带动浮臂绕转轴快速转动，完成抛射动作，整个触发过程不需要复杂的操作，单人即可完成上料、触发的全流程作业。

　　从实际使用的场景来看，这套结构除了用于科普教学中的机械能转换演示之外，在小型农业作业中可以用来抛送轻质的农资物料，在户外团建、趣味竞赛场景中可以作为竞技装置使用，同时其模块化的结构设计也方便使用者根据自身需求调整臂长、配重参数，拓展不同的使用功能。整套结构的所有零部件都采用常见的型材与标准件加工制作，没有特殊的定制异形部件，加工难度低，装配流程简单，普通的机械加工条件即可完成整套装置的制作与组装。在结构强度校核方面，机架的型材截面尺寸选择充分考虑了配重加载后的载荷冲击，所有焊接或者螺栓连接的位置都做了加强处理，能够承受反复抛射作业带来的交变载荷，长期使用也不会出现结构开焊、变形的问题。浮臂的杆身采用刚性足够的型材制作，在高速摆动过程中不会出现明显的挠曲变形，保证抛射轨迹的稳定性，物料抛出点的位置一致性好，方便使用者根据需求调整抛射的落点范围。
