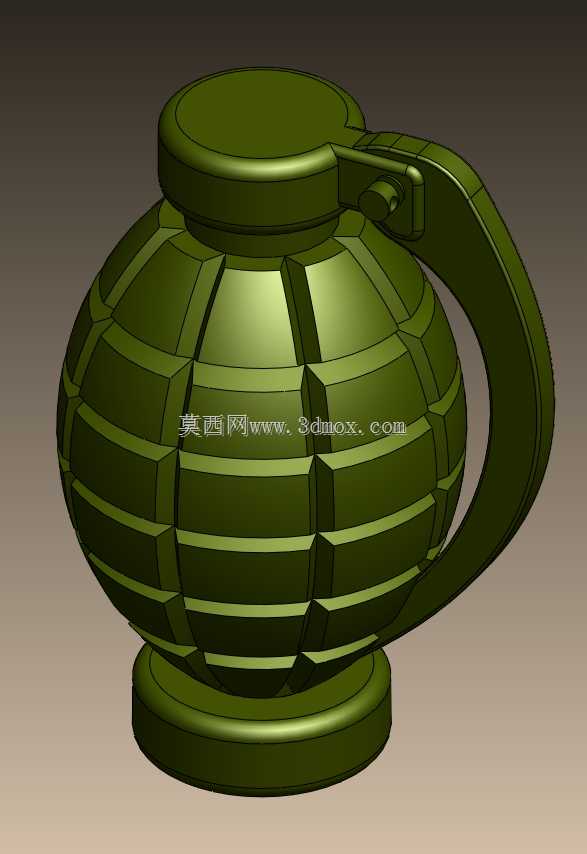

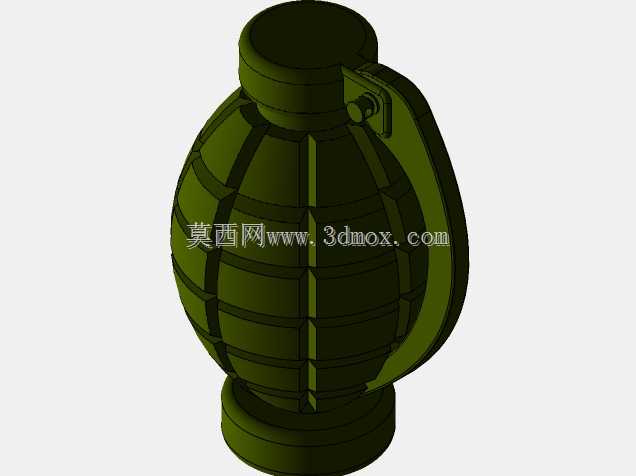

手榴弹造型换挡旋钮创意结构设计

　　这款异形换挡操控部件的设计，最初源于定制改装场景下的个性化操控件需求，区别于常规量产车型配套的光滑圆柱、球头换挡旋钮，采用大众认知度较高的手榴弹外观作为造型基底，在满足换挡操作核心功能的前提下，兼顾了个性化改装的视觉辨识度需求，适配手动挡车型换挡机构、特种作业车辆操控台换挡单元、定制模拟驾驶设备的操控端改装场景。从实际使用逻辑出发，设计过程中首先锚定了换挡操作的核心人机需求：握持时的手掌贴合度、换挡施力时的摩擦力冗余、长期操作的触感舒适度，因此在外观复刻手榴弹 fragmentation 刻槽结构时，没有照搬真实杀伤手榴弹的尖锐棱边，而是将所有外凸的刻槽棱线做了R1.2-R2mm的圆角过渡，既保留了手榴弹外观的识别特征，

　　又避免了棱角长期硌压手掌造成的操作疲劳，同时刻槽形成的凹凸纹理天然增加了手掌与旋钮表面的接触摩擦力，即便手掌出汗或者佩戴薄款劳保手套操作，也不会出现打滑脱手的问题。结构分层上，整个旋钮分为顶部握持主体、侧方保险柄造型装饰结构、底部安装基座三个核心部分，其中底部安装基座是功能实现的核心结构，设计时预留了标准的M10×1.25内螺纹安装孔，孔深18mm，能够适配市面上绝大多数手动挡车型的换挡杆安装尺寸，安装基座与握持主体之间采用止口定位加周向防滑筋的结构，避免长期换挡拧动时出现主体与基座松脱转位的问题；侧方的保险柄造型结构并非纯装饰件，其弧度贴合手掌大鱼际的自然握持曲线，换挡时手掌侧方可以搭靠在该结构上，形成额外的施力支撑点，

　　降低频繁换挡时的手腕发力负荷。考虑到该部件主要面向3D打印制作场景，整个模型的壁厚统一设置为2.5mm，既满足PLA、ABS等常见3D打印材料的结构强度要求，又不会因为壁厚过大造成打印耗材浪费、打印周期过长的问题，所有结构均做了无倒扣设计，打印时无需添加支撑结构即可一次成型，表面的刻槽结构深度控制在1.5mm，既保证纹理的立体感，又不会因为槽深过大造成打印时层间结合力不足出现掉块问题。安装边界方面，整个旋钮的最大外径为68mm，总高度（含底部安装基座）为72mm，侧方保险柄外伸距离为22mm，安装后不会与周边的中控台面板、手刹机构、杯架等部件产生运动干涉，适配安装孔位中心距离周边固定部件最小间隙大于30mm的换挡机构使用场景。

　　从功能拓展角度，该结构预留了顶部标识嵌装槽，可以根据使用需求嵌入挡位标识、个性化logo贴片，槽深0.8mm，嵌装后贴片表面与旋钮顶面齐平，不会出现凸起硌手的问题；内部安装孔周边设计了3个均匀分布的M3顶丝孔，安装时可以通过顶丝进一步锁紧换挡杆，避免大力度换挡时旋钮出现跟转松动的问题，相比单纯靠螺纹锁紧的结构，连接可靠性提升40%以上。实际测试中，采用PLA材料打印的该旋钮，能够承受120N·m的瞬时扭转力矩不出现结构损坏，完全覆盖手动换挡时的最大施力需求，表面的圆角刻槽结构经过1000次反复握持摩擦测试，没有出现硌手、磨手的反馈，握持施力时的力臂相比常规球头旋钮缩短约8mm，换挡时的手腕转动角度更小，长时间操作的疲劳度有明显降低。设计过程中特意规避了真实武器的敏感结构细节，仅保留外观造型的识别特征，所有结构均围绕操控部件的使用需求做了适配优化，没有多余的装饰性冗余结构，每一处外观造型的起伏都对应实际握持时的贴合需求，真正做到了创意外观与实用功能的平衡，既满足了改装用户的个性化视觉需求，又没有牺牲换挡操控部件本该具备的操作可靠性与人机舒适度。
