机械调平支撑组件结构设计

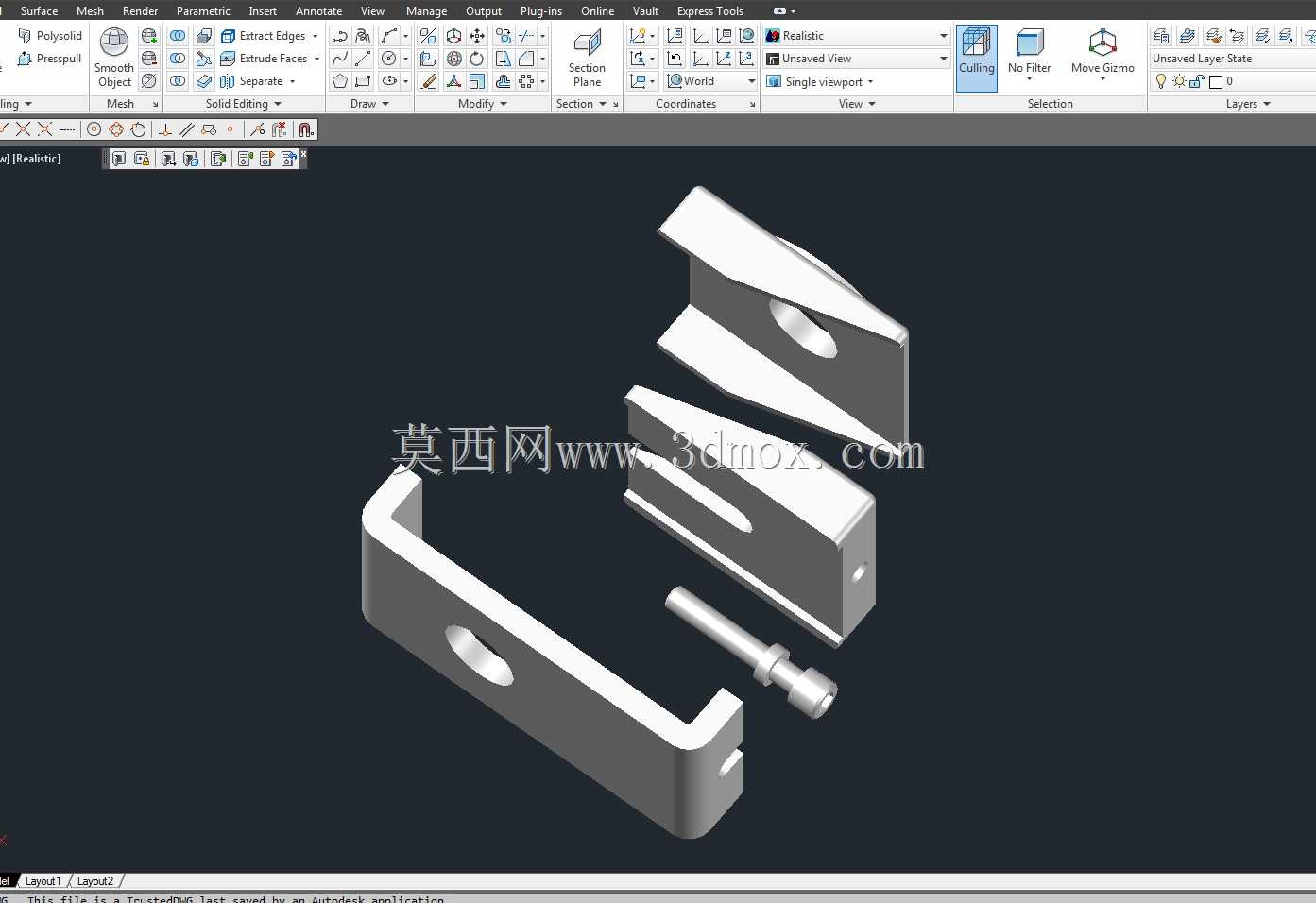

　　在各类工业设备的安装调试、工装夹具的定位校准、轻型自动化生产线的工位调平场景中，这类调平支撑组件是应用频次极高的基础构件。不同于重型设备使用的大载荷调平脚座，这套组件更适配中小型工装、检测平台、轻型输送线侧边定位模块的微调需求，单组组件的额定支撑载荷覆盖50kg到200kg区间，足够应对多数轻型工业场景的受力要求。从结构拆分来看，整套组件包含U型安装底座、两层楔形调节块、定位销轴四个核心零件，没有多余的冗余结构，所有零件都采用冲压或冷挤工艺即可完成毛坯加工，后续仅需做安装孔的铰削、配合面的精铣处理，加工工序短，量产一致性容易控制。设计时优先考虑了安装边界的适配性，U型底座的两侧折边高度控制在12mm，

　　底座上预留的长圆形安装孔可适配M6到M8规格的固定螺栓，安装时允许底座在固定平面上有±3mm的位置调整量，降低了安装基面的打孔精度要求，现场装配时不需要反复配钻定位孔。两层楔形调节块的倾斜角度设置为7度，这个角度是经过反复校核的：角度过小会导致调节行程不足，角度过大则会出现调节时楔形块自锁失效、受载后容易滑移的问题，7度的倾角既保证了单组组件0到15mm的垂直调节行程，又能在锁紧后依靠楔形面的摩擦力实现位置自锁，不需要额外增加锁紧顶丝就能保证调平后位置不偏移。定位销轴的作用是串联两层楔形块与底座，销轴上的环形卡槽配合U型底座侧边的缺口，可以实现销轴的快装快拆，日常维护时不需要完全拆卸底座就能更换磨损的楔形块，

　　降低了设备运维的拆装工作量。实际使用时，只需要沿着U型底座的滑槽方向推动上层楔形块，就能改变整个组件的支撑高度，调节到目标高度后，依靠楔形面之间的静摩擦力以及被支撑设备的自重压载，就能保持位置稳定，不需要额外的锁紧操作，调节效率比传统的螺纹调平脚高30%以上，尤其适合需要频繁调整工位高度的柔性生产线场景。从外形尺寸来看，整套组件装配完成后的总长度为68mm，总宽度为32mm，最小支撑高度为18mm，最大支撑高度为33mm，整体结构紧凑，不会占用过多的安装空间，在空间局促的工装板内侧、设备框架的狭小安装位里都能顺利布置。零件的材料选择上，U型底座和楔形块推荐采用6061铝合金做硬质阳极氧化处理，兼顾轻量化和耐磨性能，

　　在有防腐要求的场景下也可以更换为304不锈钢材质，销轴采用45号钢淬火处理，表面硬度达到HRC40到45，能承受反复拆装带来的磨损。设计时还特意做了防呆结构，两层楔形块的侧边做了大小不同的缺口，装配时不会出现方向装反的问题，新员工也能快速完成组件的组装，降低了装配环节的出错率。在受力校核环节，对楔形块的接触应力做了有限元验证，在200kg额定载荷下，楔形面的最大接触应力为12MPa，远低于铝合金的许用接触应力，长期受载不会出现压溃变形的问题；U型底座的最大形变出现在折边位置，形变量仅为0.02mm，不会影响支撑精度。这套组件还可以多组配合使用，在矩形平台的四个角各布置一组，就能实现整个平台的水平度调节，调节精度可以控制在0.1mm以内，满足普通检测工装、装配工位的水平度要求。和传统的螺纹调平结构相比，这套楔形调平组件没有外露的螺纹结构，在多粉尘、多切削液的加工车间场景里使用时，不会出现螺纹被杂物卡死、锈蚀无法调节的问题，环境适应性更强，日常只需要定期清理楔形面的杂物就能保证调节顺畅，维护成本极低。
