环形燃烧室3D打印火箭发动机结构模型

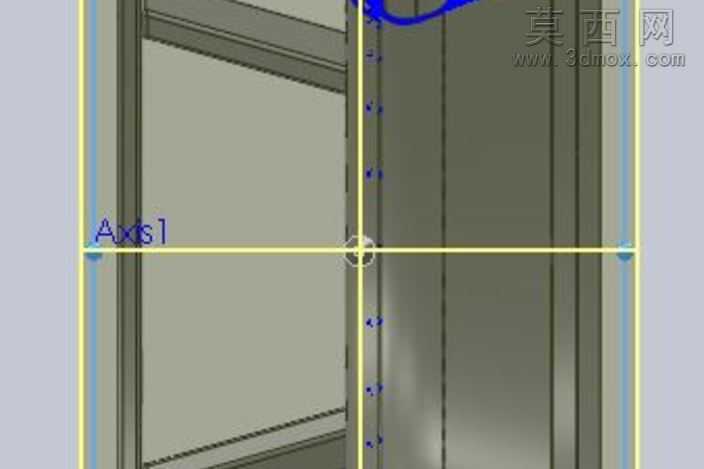

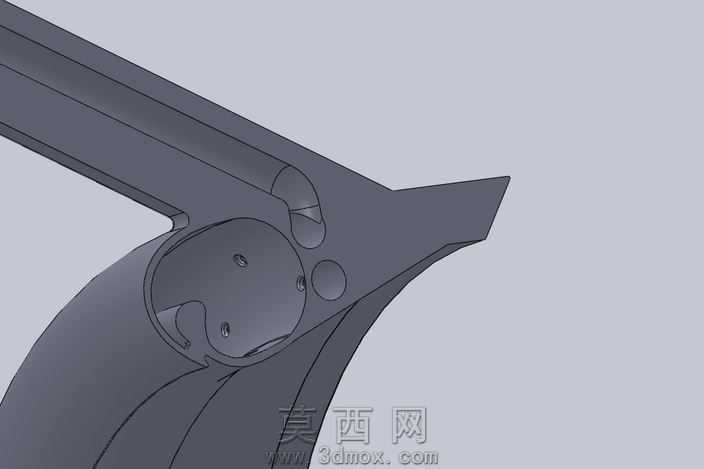

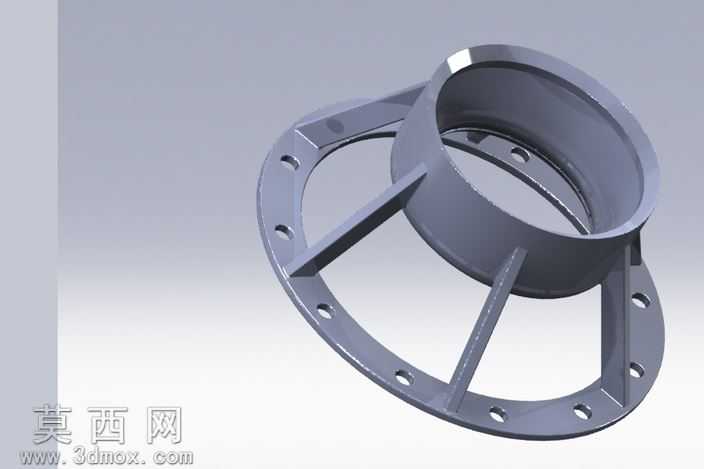

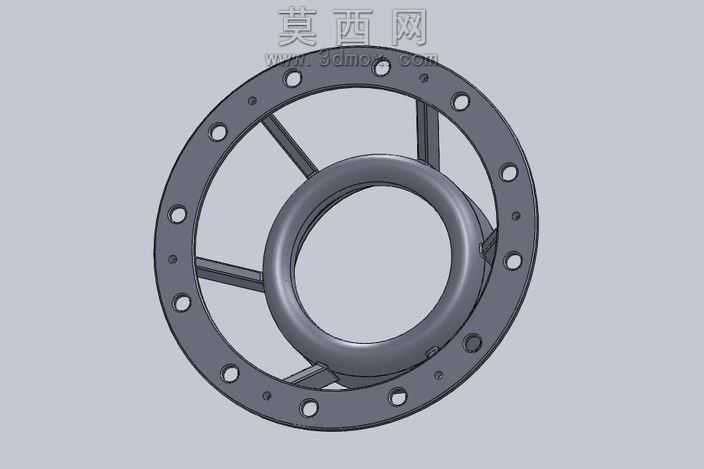

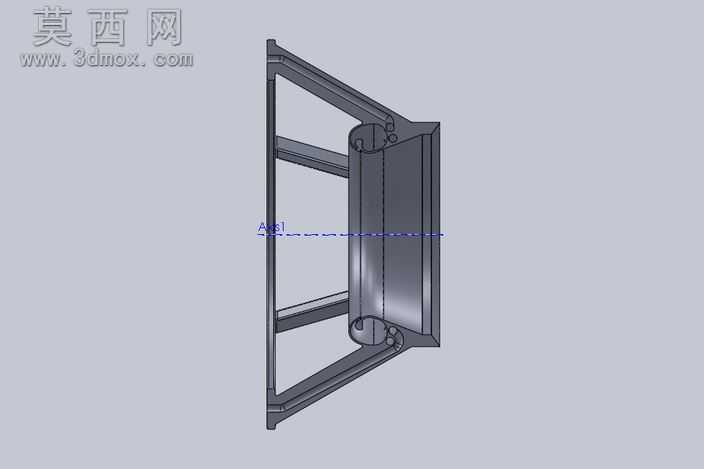

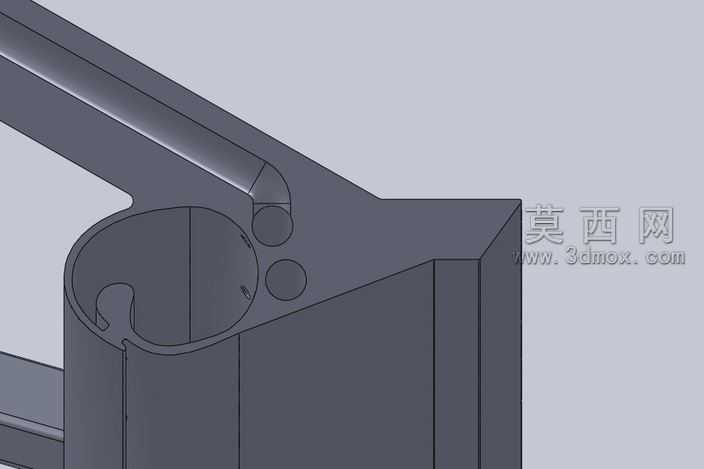

本模型为适配3D打印工艺设计的环形燃烧室火箭发动机三维结构，建模阶段围绕增材制造的工艺特性展开结构优化，首先完成主体环形腔体的基准曲面构建，通过旋转凸台命令生成燃烧室核心筒身，筒壁厚度均匀控制在适配3D打印的成型范围内，避免壁厚突变导致的打印翘曲、成型缺陷。外侧连接法兰采用阵列孔位设计，所有安装孔位均做倒角处理，既减少打印过程中的支撑耗材用量，也能提升后续装配的适配性。法兰与核心筒体之间的支撑筋板采用放射状均匀排布，筋板与筒体、法兰的衔接处全部做圆角过渡处理，既优化了应力传递路径，避免结构应力集中，也能减少3D打印过程中的悬垂角度，降低支撑拆除后的表面处理工作量。模型渲染阶段采用哑光金属材质，模拟高温合金基材的表面质感，通过环境光遮蔽效果突出结构的层级关系，清晰展现法兰孔位、筋板排布、腔体衔接的细节特征。设计思路上充分结合3D打印的成型优势，将传统工艺需要拆分加工、焊接组装的燃烧室支撑结构做一体化设计，减少后续装配工序的累计误差，同时环形燃烧室的流道内壁做平滑过渡处理，保证气流在腔体内的流动顺畅性，适配火箭发动机的工作工况需求。模型所有结构特征均做可打印性校验，无小于打印最小成型尺寸的细微特征，无完全封闭的空腔结构避免打印过程中残留粉料无法排出，所有悬垂结构的角度均控制在自支撑角度范围内，最大程度降低打印后处理的工作量，整体结构既满足火箭发动机燃烧室的结构强度要求，也充分适配3D打印的工艺特性，可直接用于原理验证样件的打印制作，也可作为航空航天动力结构的教学演示模型使用。
