二冲程发动机活塞结构三维建模设计

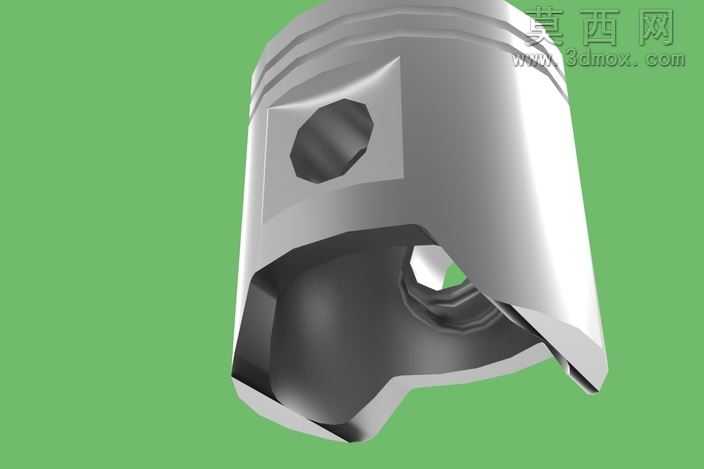

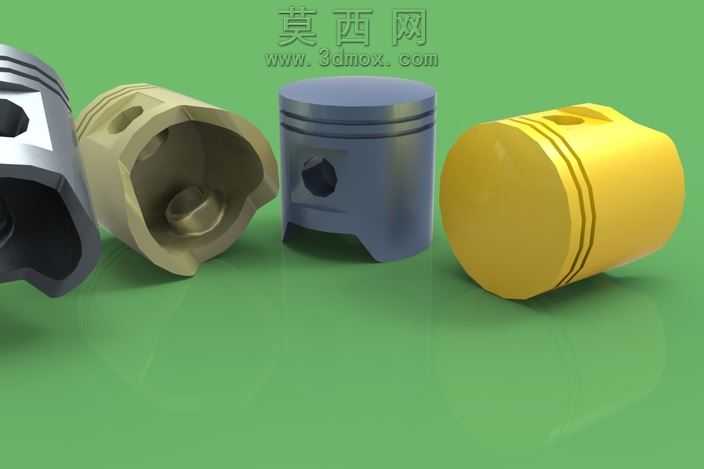

本作品为二冲程发动机活塞的三维建模设计成果，建模阶段围绕活塞的实际工作工况展开结构还原，首先基于二冲程发动机的配气、做功特性，精准绘制活塞的整体外轮廓：包含顶部燃烧室适配的凹面结构、活塞环槽区域的多道环位设计、活塞销座的对称支撑结构，以及裙部适配气缸行程的导向型面，建模过程中严格遵循活塞的尺寸配合逻辑，对活塞销孔的同轴度、环槽的平面度、裙部的椭圆修型特征都做了精细化的参数化建模，确保模型可直接用于后续的结构仿真、装配干涉检查环节。材质与渲染阶段，针对不同展示需求还原了四类活塞的真实材质表现：灰铸铁材质活塞做了哑光金属质感处理，还原铸铁件表面细微的铸造纹理与氧化质感；铝合金锻造活塞分别呈现了毛坯加工后的浅金属原色、表面阳极氧化后的亮黄色耐磨涂层质感，以及成品加工后的银亮机加工面质感，渲染时采用柔和的影棚布光，通过绿色哑光背景突出活塞的结构轮廓，对活塞内腔的加强筋结构、销座的圆角过渡、环槽的边缘倒角都做了光影层次表现，清晰展现活塞内外的结构细节。设计思路上，本次建模充分考虑二冲程活塞的工作特性：相较于四冲程活塞，二冲程活塞需要承担开闭气口的功能，因此裙部的气口避让槽、活塞顶部的导流凸顶都做了精准还原，同时对活塞的壁厚做了等强度优化设计，在保证结构刚度的前提下尽可能降低活塞的往复运动质量，模型的所有特征均采用可编辑参数化构建，支持后续根据不同排量的二冲程发动机需求调整缸径、行程、环位高度、销孔直径等核心参数，可直接用于发动机的整机装配演示、运动仿真分析、工程出图以及3D打印样件验证，完整还原了二冲程活塞从毛坯到成品的不同阶段结构形态，能够直观展现活塞的内部腔体结构与外部配合特征。
