Crossfit训练用GHD臀腿训练器械结构

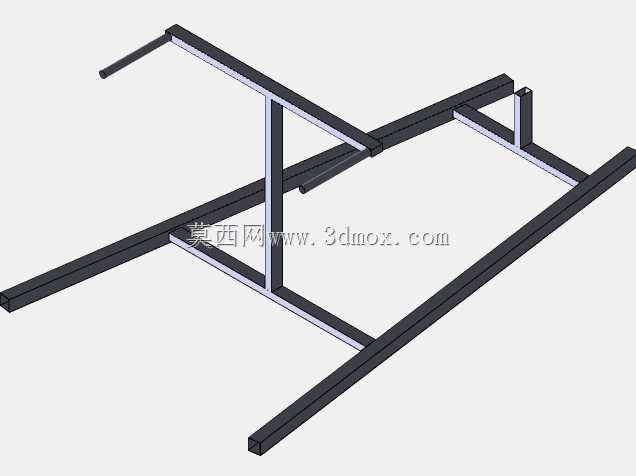

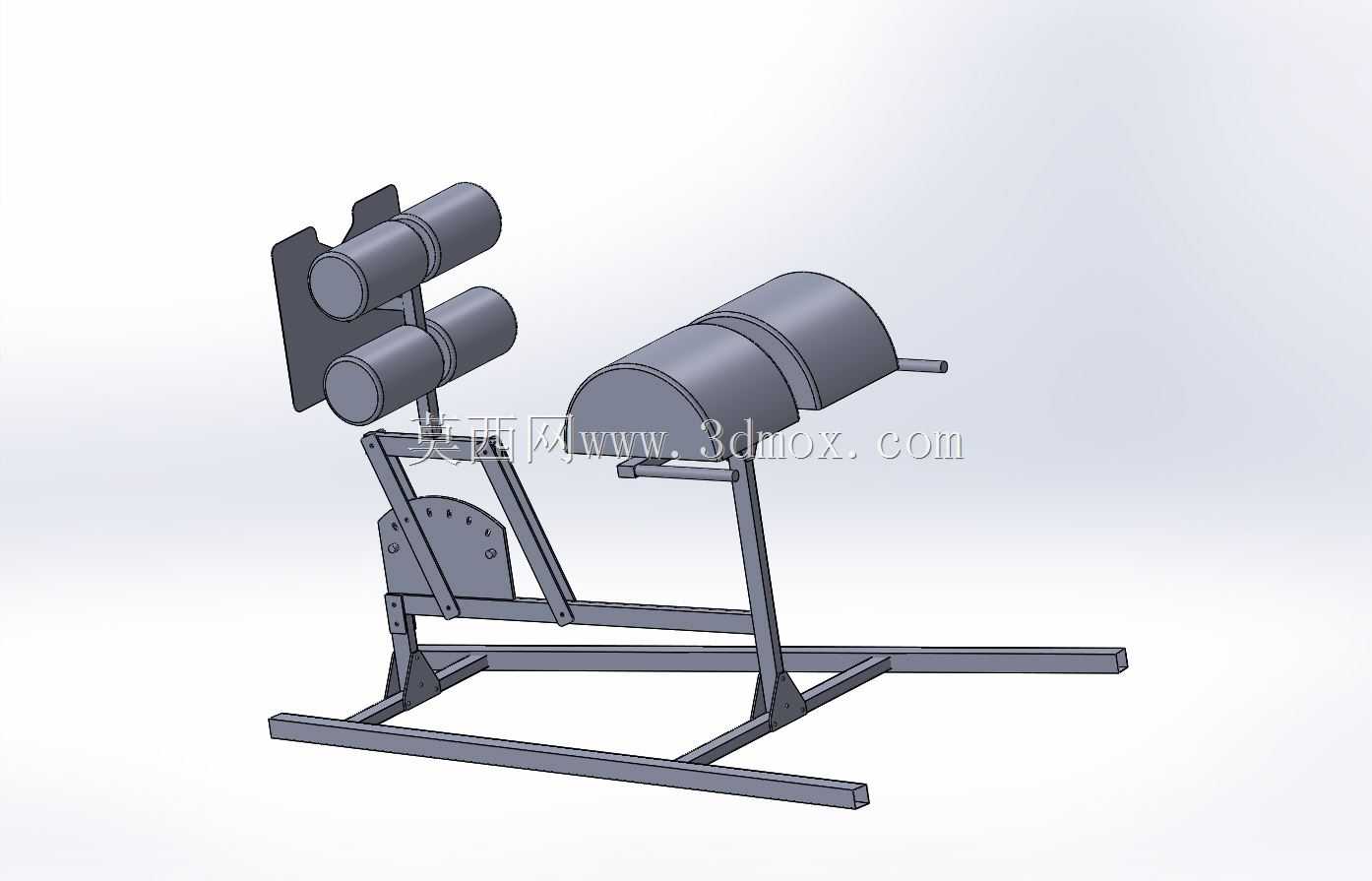

　　这款GHD训练器械是面向Crossfit综合体能训练场景开发的专项力量训练设备，主要用于训练场馆、商用健身房、专业体能训练中心的臀肌、腘绳肌、下背部核心肌群的孤立训练，能够帮助训练者在完成臀推、背伸展、仰卧起坐等复合动作时，精准固定下肢位置，避免代偿发力，提升目标肌群的刺激效率。从结构设计来看，整机采用方管焊接框架作为承载主体，底部采用前后延伸的H型支撑脚布局，前后支撑脚的横向跨度与纵向延伸长度经过受力校核，能够在训练者大重量动态发力时保持足够的抗倾覆能力，无需额外打膨胀螺栓固定地面，可直接放置在平整的健身地胶上使用，适配多数训练场馆的场地布置需求，单台设备的安装占地边界约为1800mm长、800mm宽，

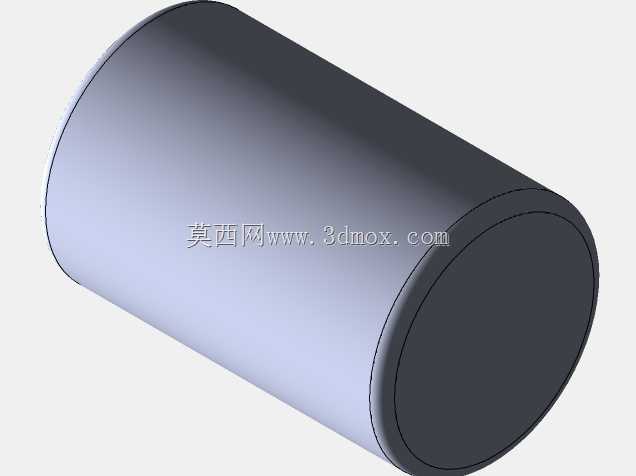

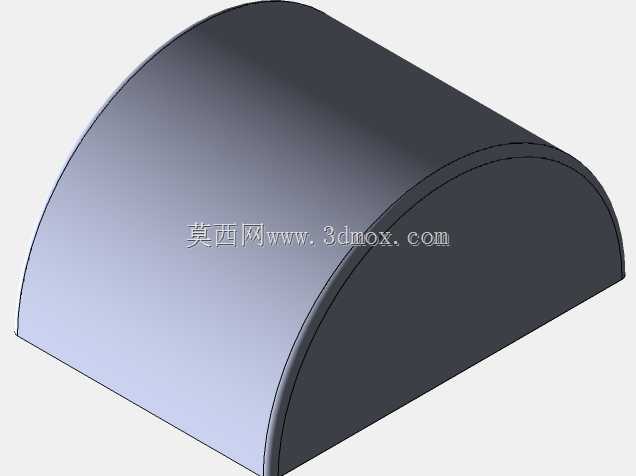

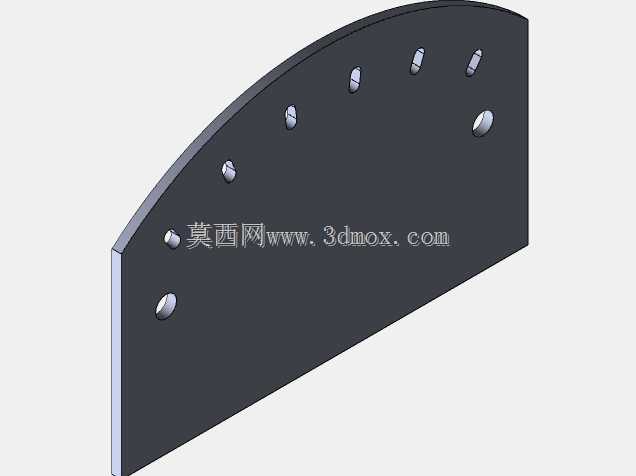

　　预留训练操作空间后单台设备所需场地约2.5平方米，适合多台并排布置在综合训练区。器械的支撑调节部分采用多档位孔位调节结构，靠垫支架与腿部固定辊的支架均设置了等距分布的调节销孔，可根据训练者的身高、腿长调整靠垫的前后位置与腿部辊的高度，适配150cm到195cm身高区间的训练者使用，调节操作仅需插拔快卸销即可完成，无需额外工具，场馆运营时可快速切换适配不同训练者的使用需求。腿部固定部分采用上下双辊式结构，上辊用于压住训练者的小腿前侧，下辊承托脚踝后侧，双辊的间距经过人体工学测算，不会在训练过程中卡压胫骨或跟腱位置，辊体外部包裹高密度发泡层与耐磨PU皮面，长期使用不易塌陷破损，接触皮肤时无生硬硌压感。髋部靠垫采用分体式弧形曲面设计，

　　曲面弧度贴合人体髋骨与大腿根部的生理曲线，训练时能够稳定承托髋部，避免侧向滑动，靠垫内部采用高回弹发泡材料，表面做防滑纹理处理，即使训练过程中出汗也不会出现打滑移位的情况。框架的所有焊接位置均做满焊处理，焊后打磨平整做喷塑防锈处理，整体框架的额定承载重量可达150kg，能够满足多数训练者的负重训练需求，即使附加负重腰带、杠铃片等额外负载也能保持结构稳定。在实际使用场景中，这款器械除了常规的GHD臀推、背伸展动作外，还可辅助完成核心扭转、单腿伸展等变式训练动作，适配Crossfit训练中多肌群协同、多动作模式的训练需求，相比传统的罗马椅，这款器械的腿部固定位置更靠下，髋部活动范围更大，能够完成更大幅度的伸展动作，

　　对后侧链肌群的刺激深度更优。从建模设计的角度来看，这款模型完整还原了器械的所有装配关系，包含框架焊接组件、调节销组件、辊体转动组件、靠垫安装组件的全部细节，所有孔位、配合间隙均按照实际加工公差设置，可直接用于生产出图、场馆布置模拟、健身器材方案展示等场景，建模时对管材的折弯角度、焊接位置的应力集中点均做了结构优化，避免实际生产时出现焊接变形、受力断裂的问题，转动配合位置预留了0.2mm的装配间隙，保证辊体转动顺畅无卡滞，长期使用不会出现异响。
