商用大容量双锅烹饪锅安装支撑结构

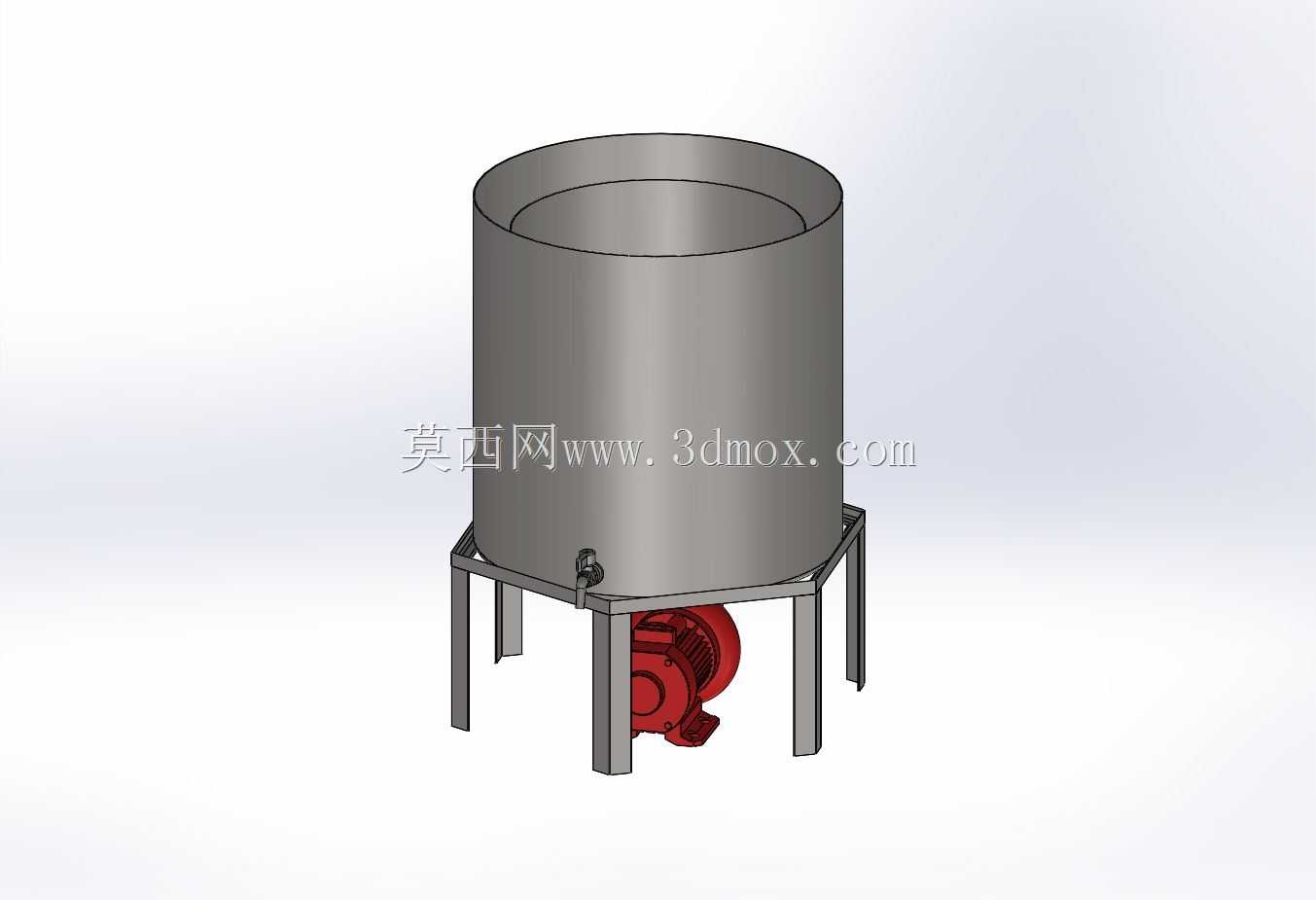

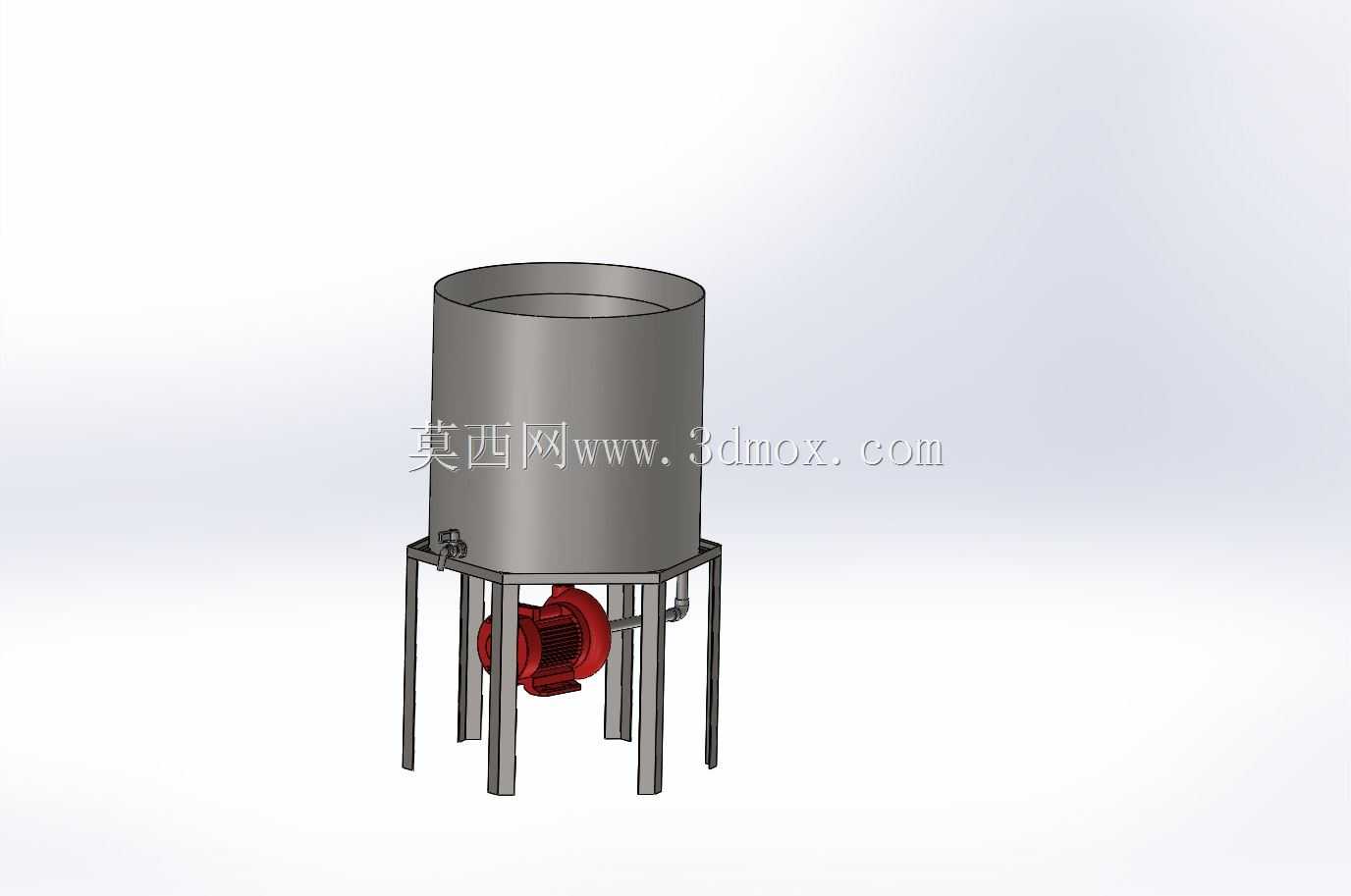

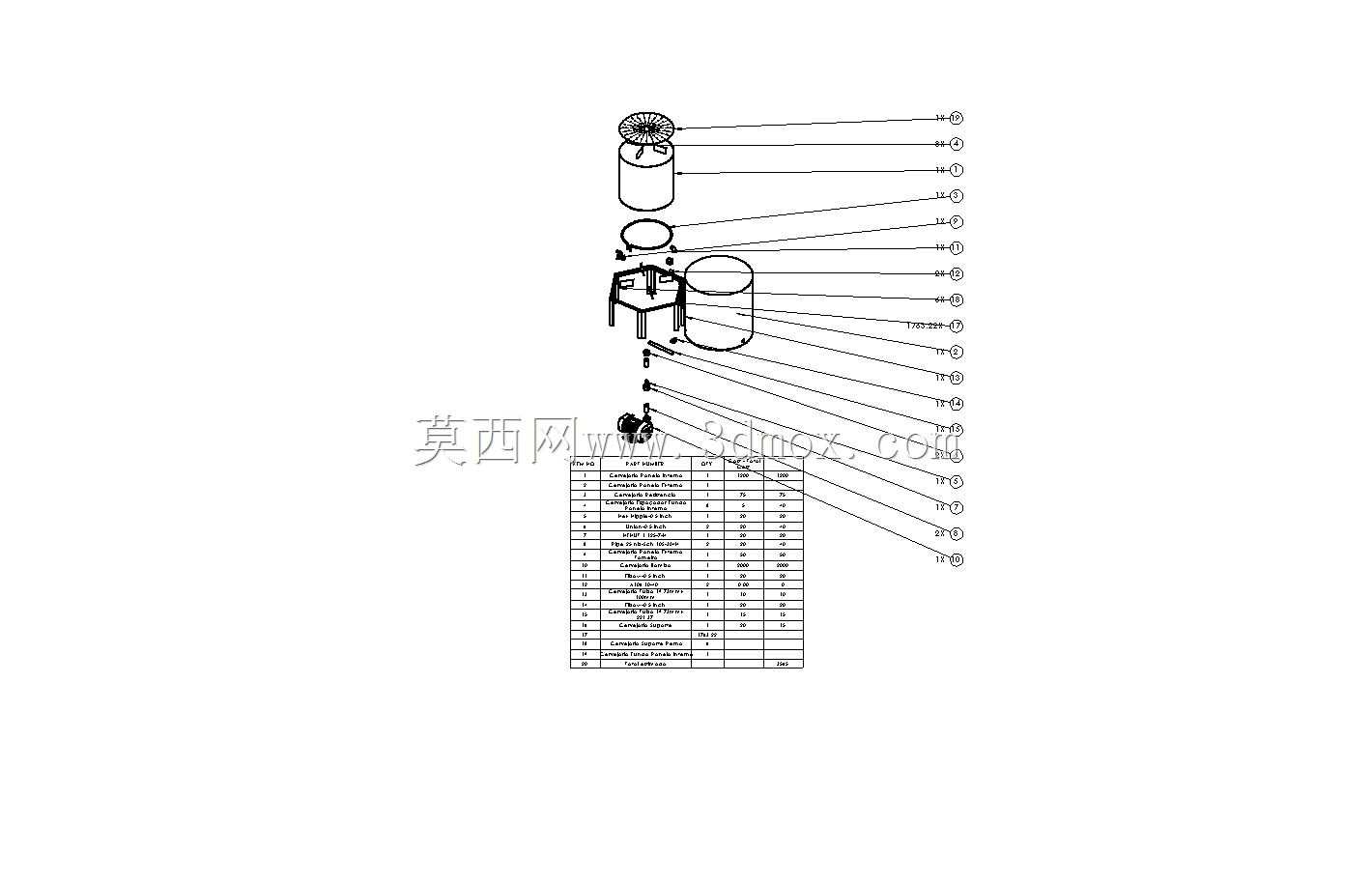

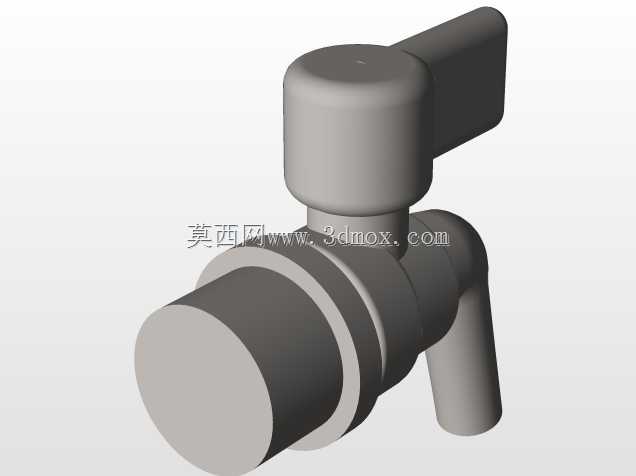

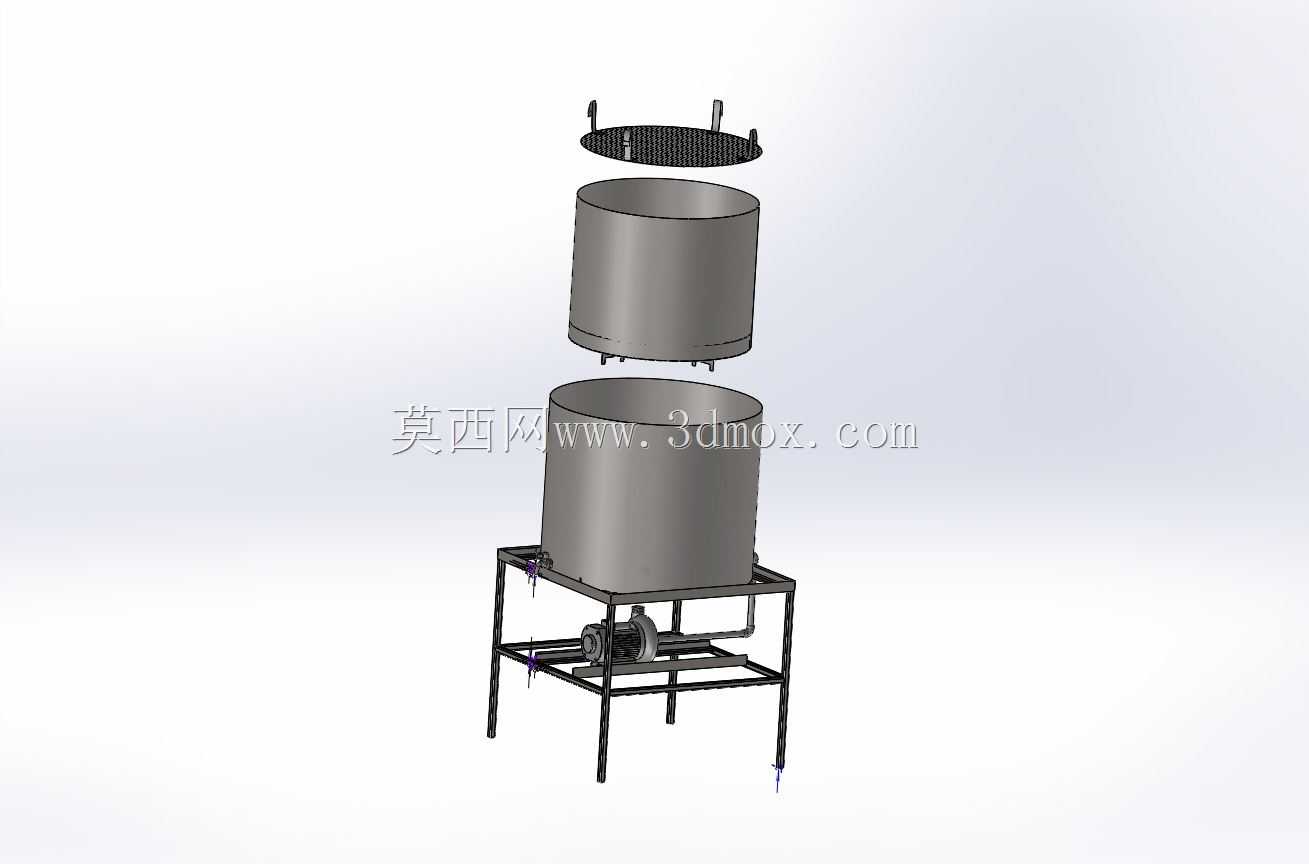

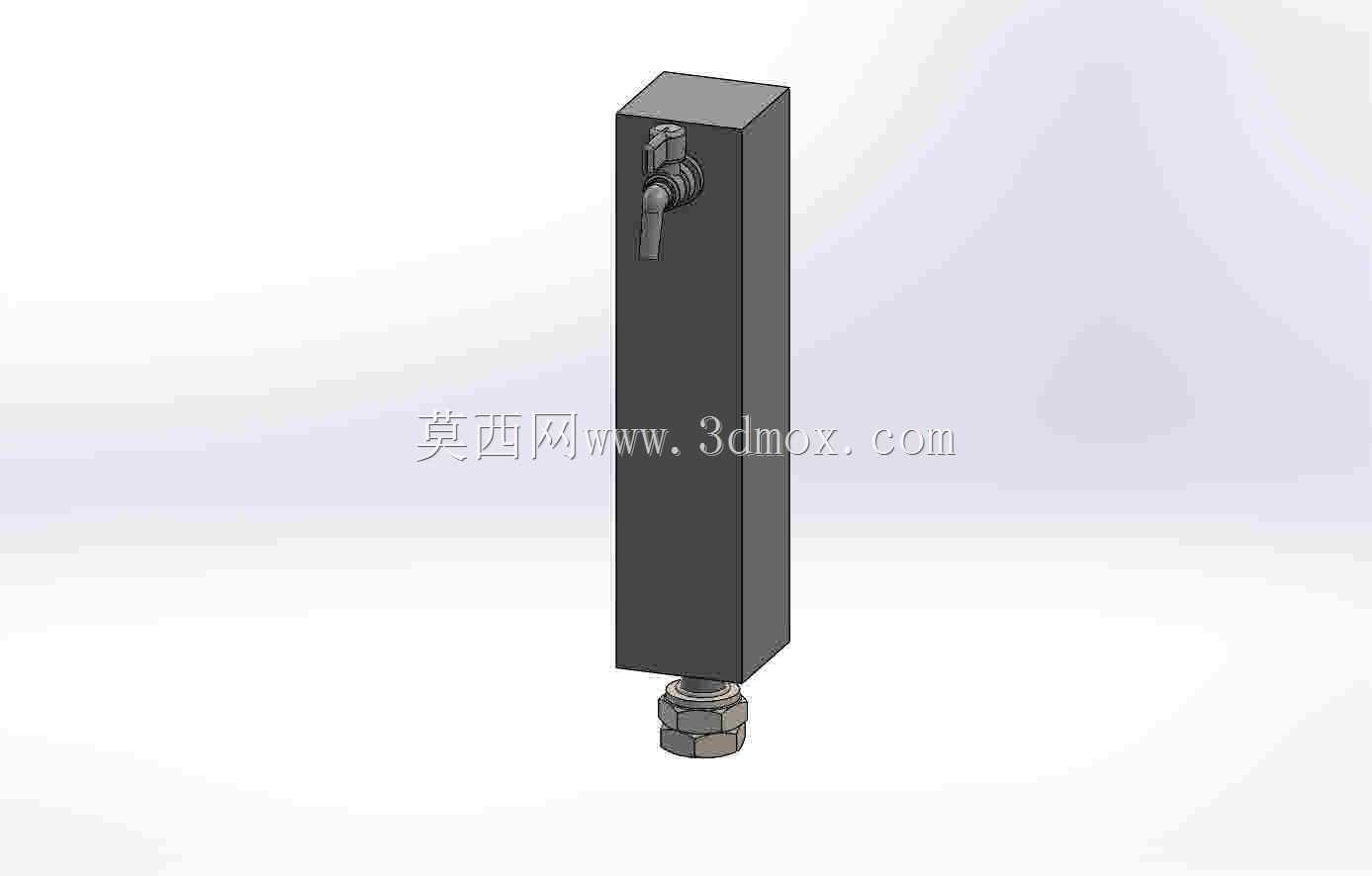

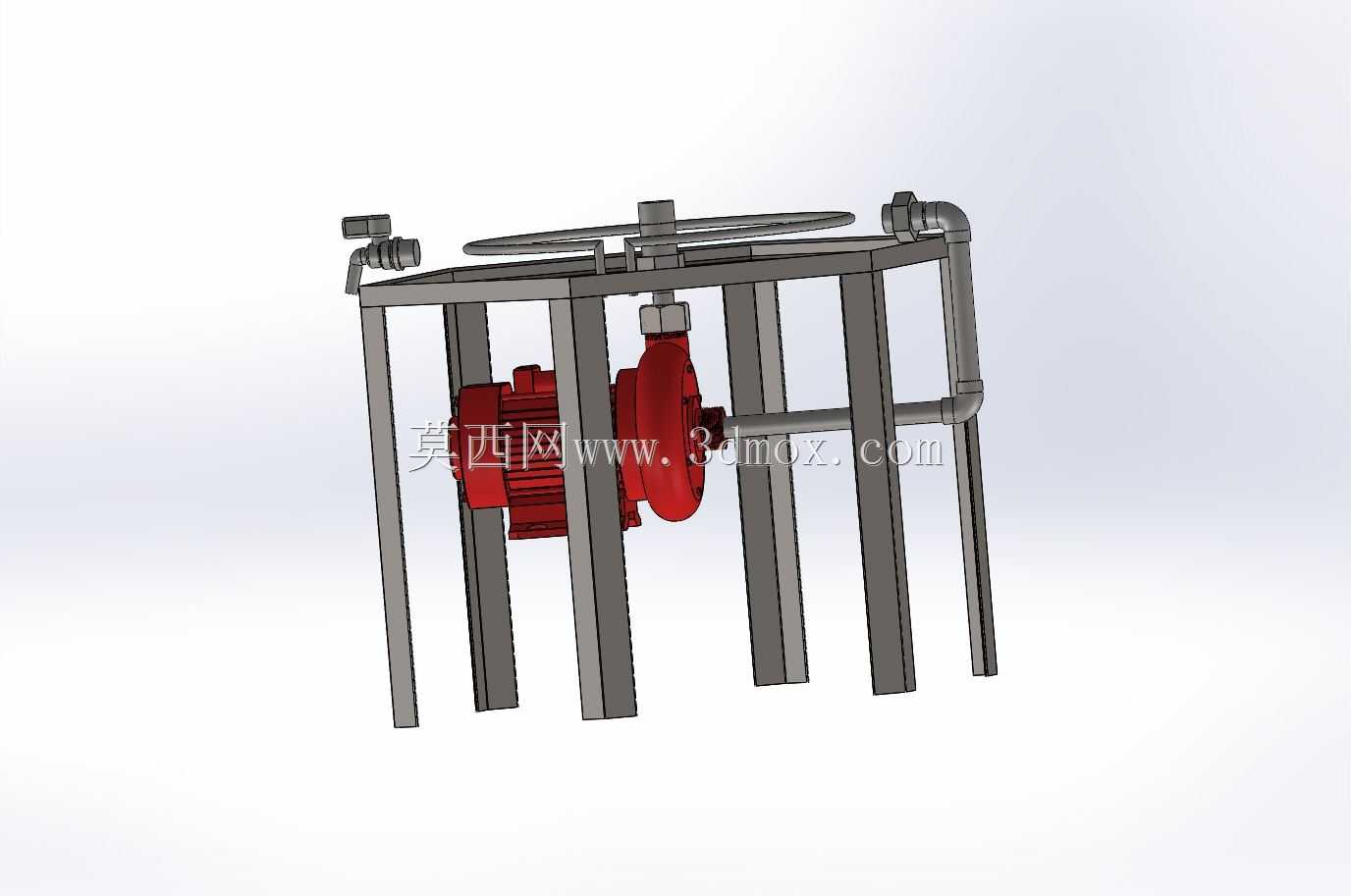

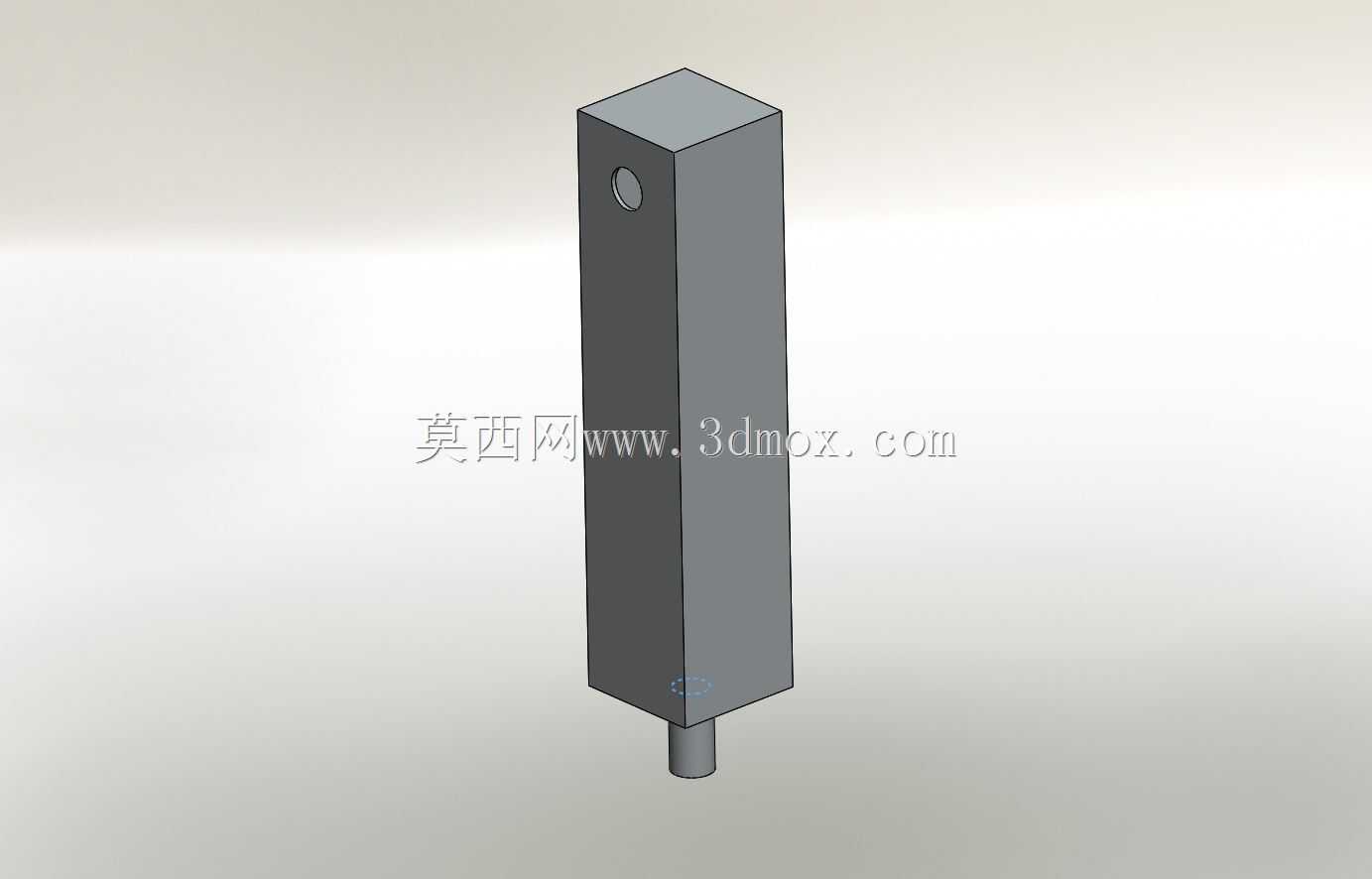

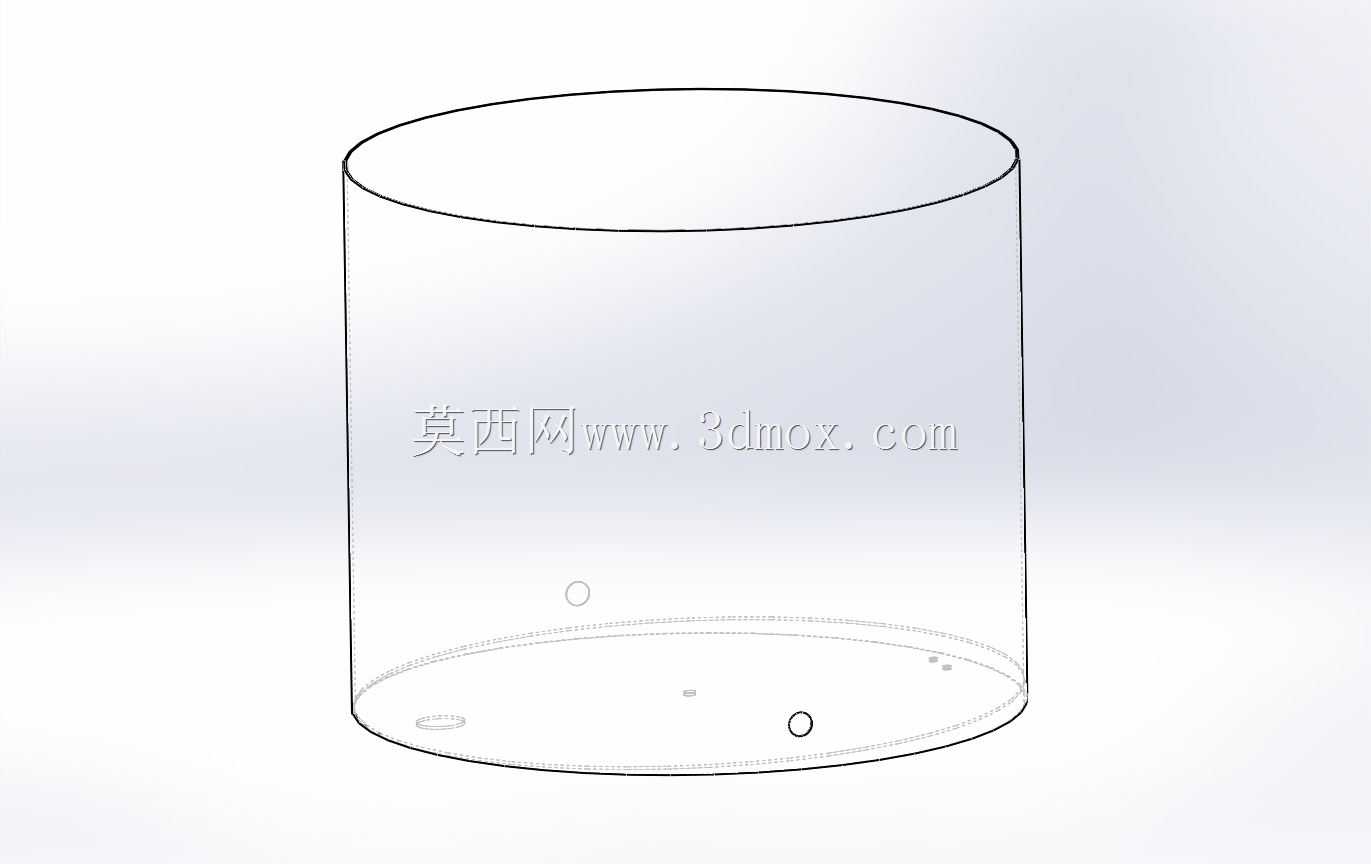

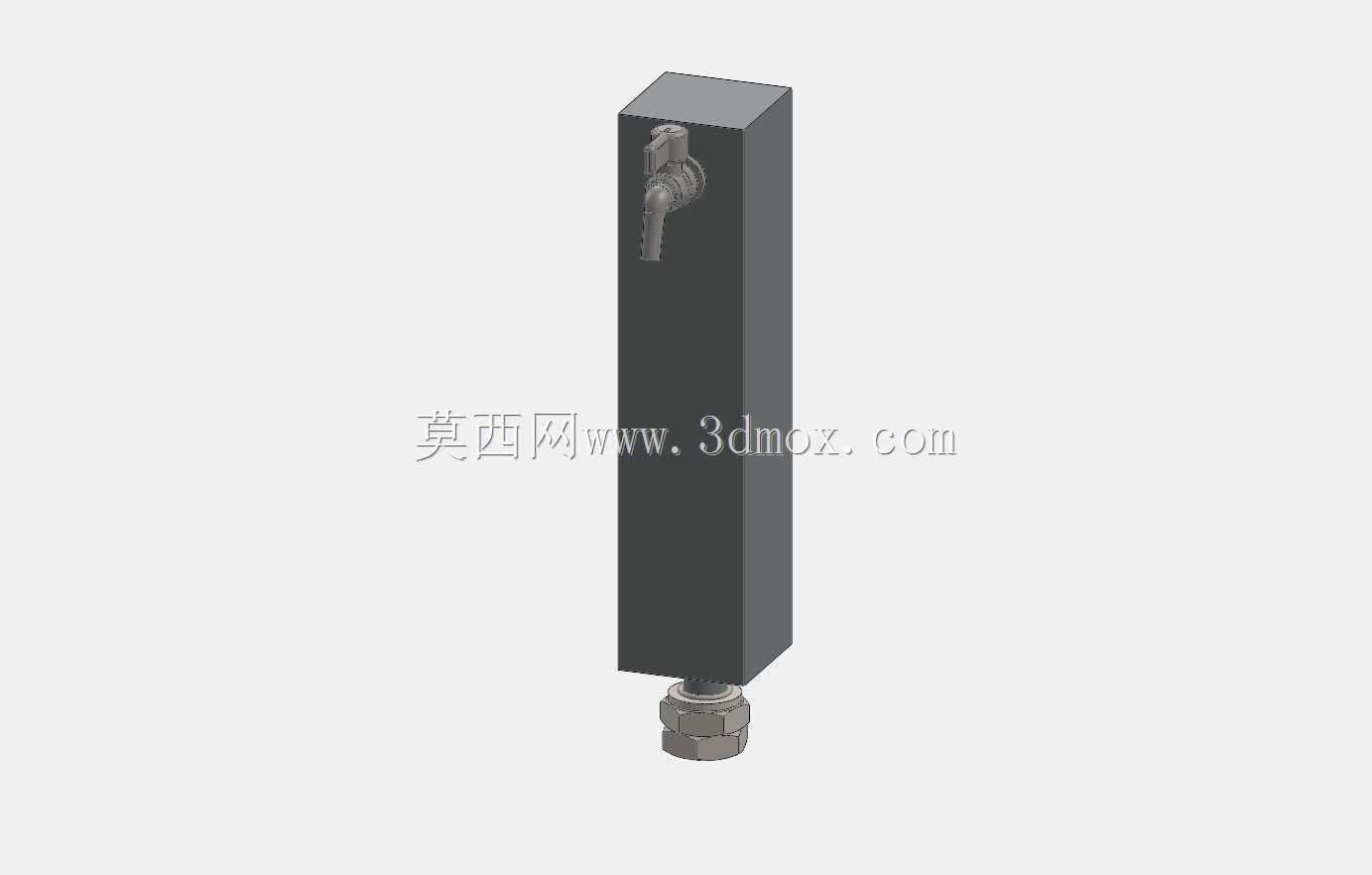

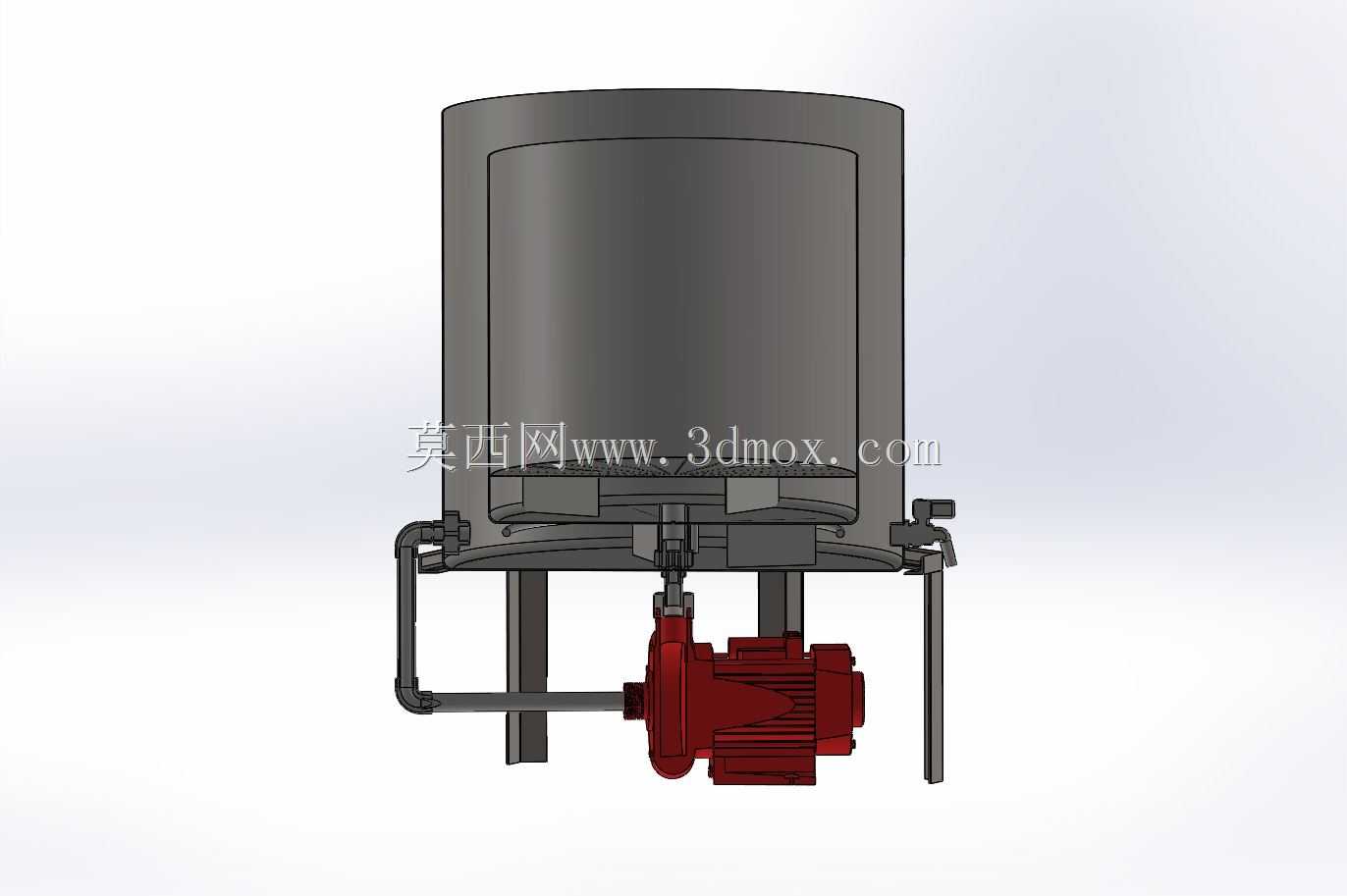

　　这套结构件主要面向团餐、中央厨房、大型餐饮门店的商用烹饪场景，适配50L规格的双锅烹饪设备，配套带泵的流体循环管路设计，解决大容量烹饪设备的锅体固定、管路避让、安装对位的实际工程问题。在商用烹饪场景中，50L容量的烹饪锅单次可满足百人以上的餐食制备需求，双锅布局可同时实现不同品类食材的烹饪作业，比如一侧熬煮汤底、一侧炒制菜品，或是同时进行焯水、卤制工序，大幅提升后厨的出餐效率，而配套的泵体主要用于烹饪过程中的汤汁循环、油料输送或是清洗阶段的污水排放，避免大容量锅体人工舀取物料的操作风险与效率损耗。

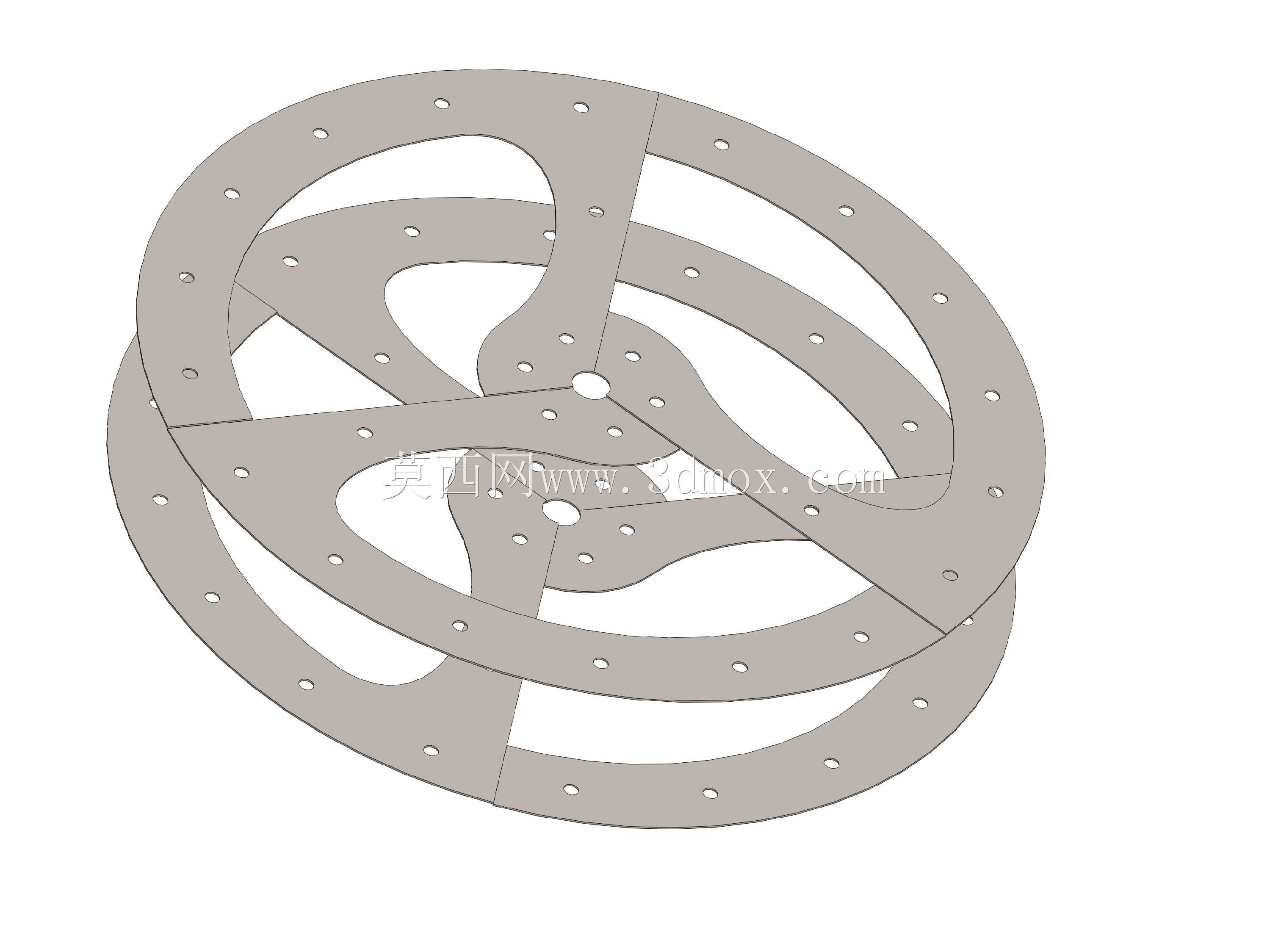

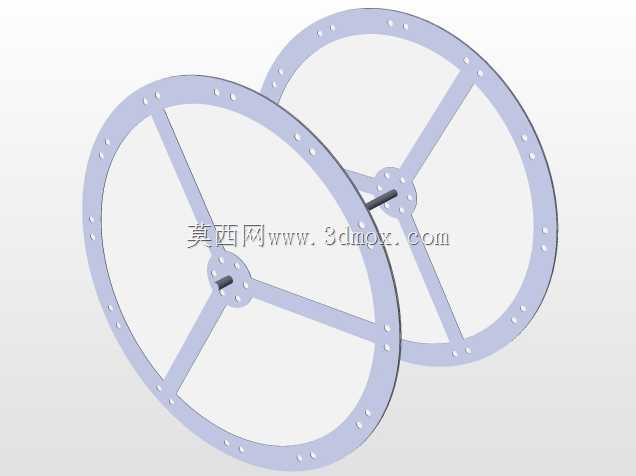

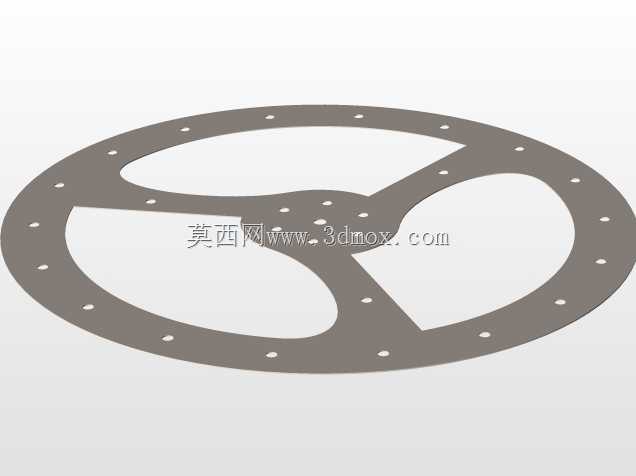

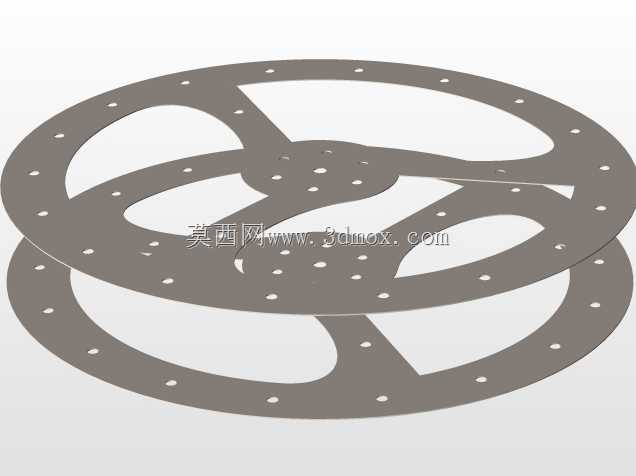

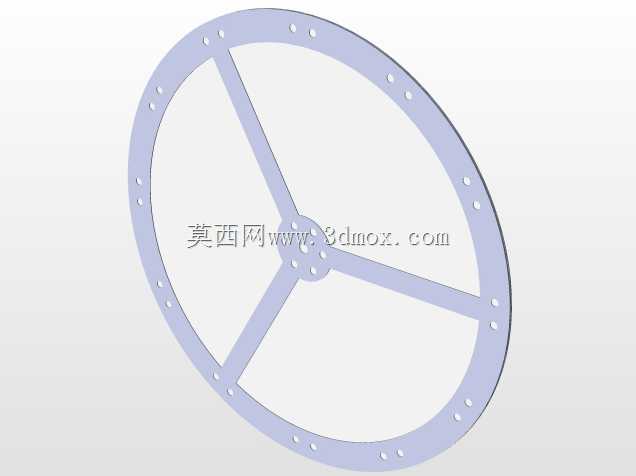

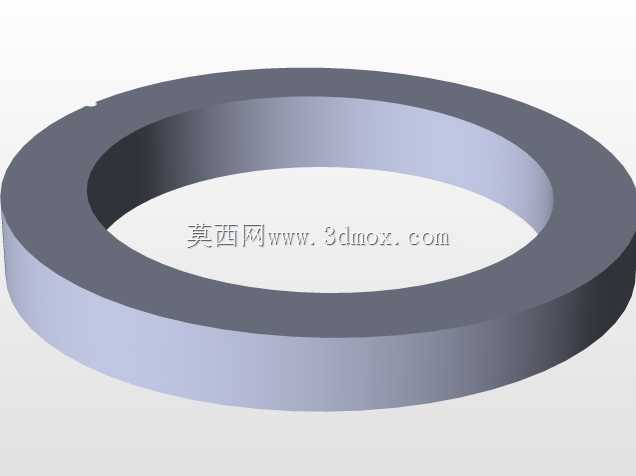

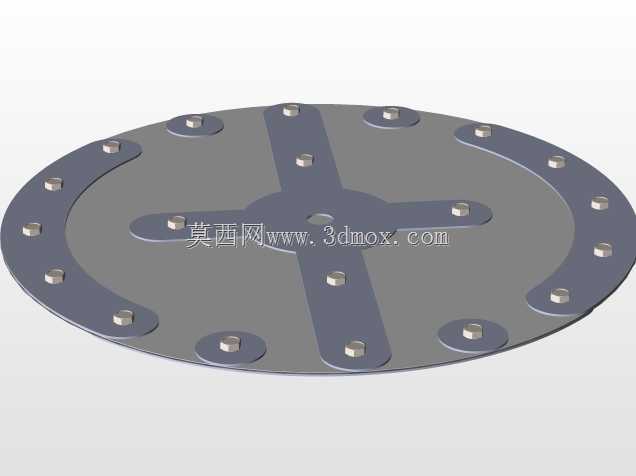

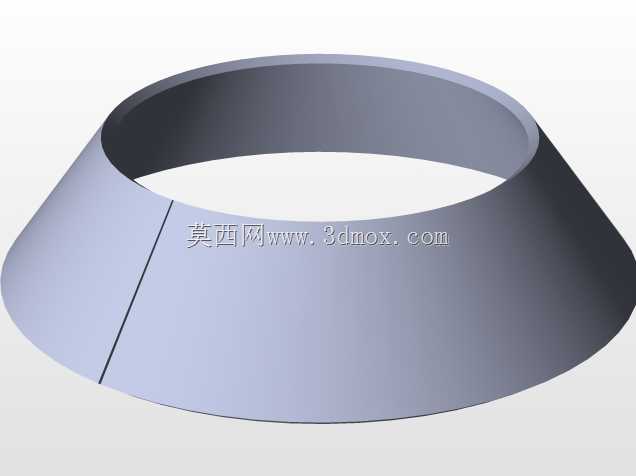

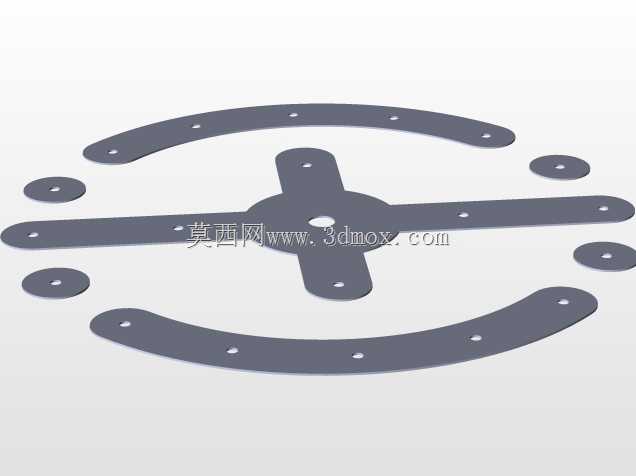

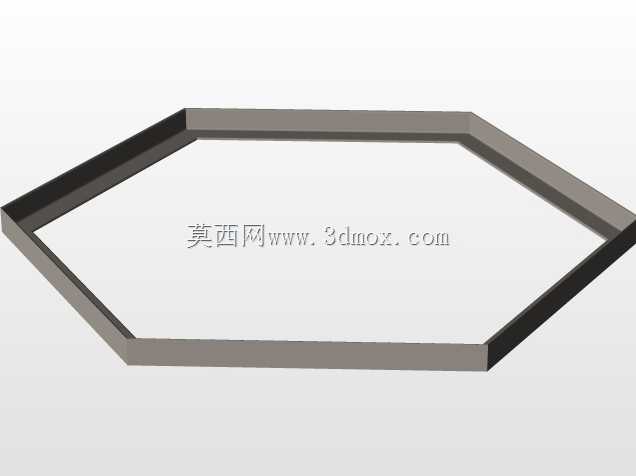

　　从结构设计思路来看，这套支撑组件采用双层环形法兰式布局，上下两层环形板通过多组辐条式支撑臂连接，整体形成镂空的框架结构，首先是兼顾承重与减重需求，商用烹饪锅满载状态下整体重量可达数百公斤，环形板上均匀排布的安装孔可通过螺栓与锅体底部的安装座、下方的机架台面牢固连接，均匀分布的孔位可将锅体的载荷分散到整个支撑环面，避免局部应力集中导致的结构变形。镂空的辐条设计并非单纯为了减重，更核心的作用是避让锅体下方的泵体安装空间、管路走线空间以及加热模块的布设空间，商用烹饪设备的底部往往需要布置燃气加热管路、电加热接线、温度传感器走线、循环泵的进出液管路，全封闭的支撑板会挤占这些部件的安装空间，同时会阻碍加热过程中的底部散热，容易导致线路过热老化、泵体工作温度超标的问题。

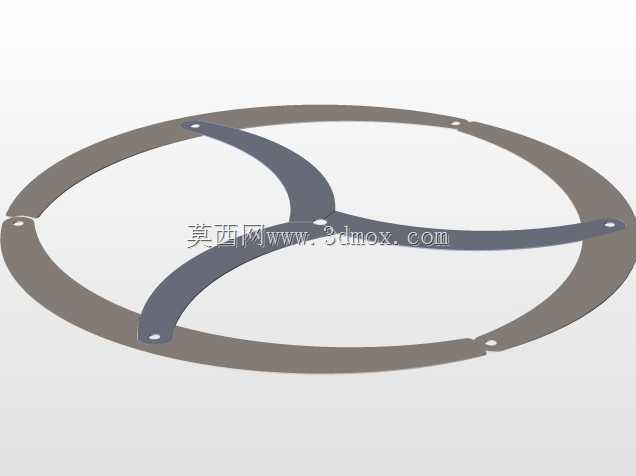

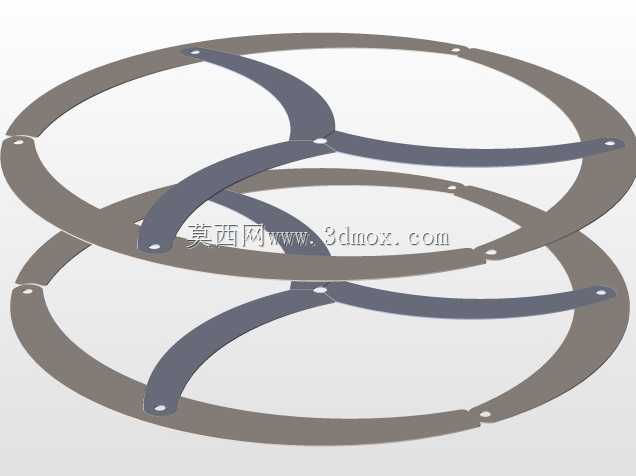

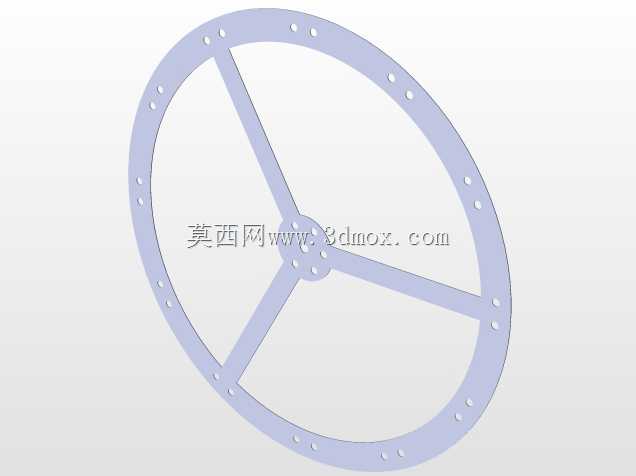

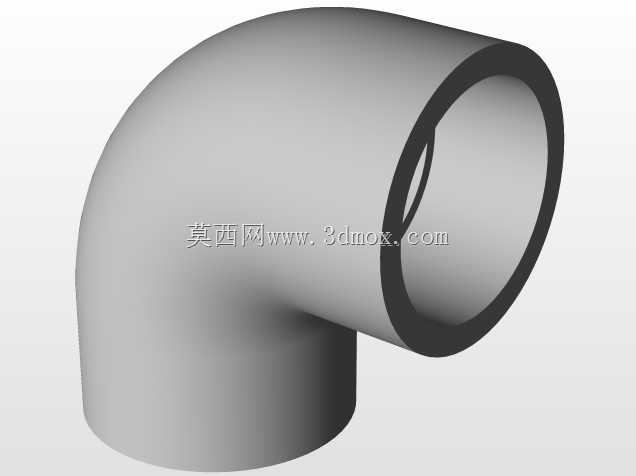

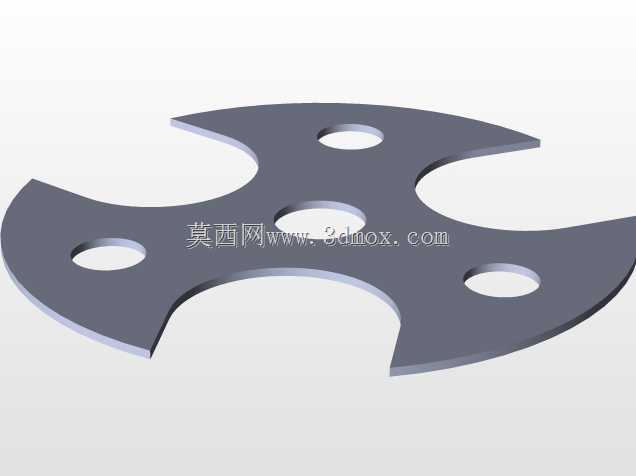

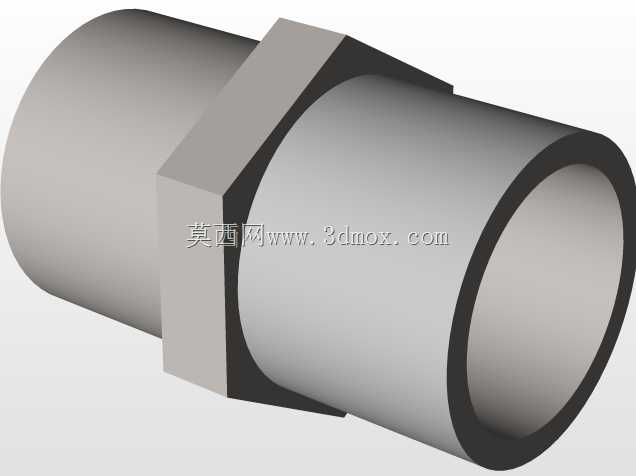

　　支撑臂的曲线造型是经过受力优化的，并非随意的异形设计，每一段支撑臂的走向都对应上下层法兰的安装孔位，将上层锅体的载荷通过最短的传力路径传递到下层与机架连接的法兰面上，曲线过渡的结构可避免直角位置的应力集中，在长期承受满载交变载荷、加热带来的温度交变应力的工况下，减少结构疲劳开裂的风险。中心位置的预留孔位是为泵体的传动轴或是进出液主管路预留的穿装位置，可保证泵体与锅体底部的出料口精准对位，减少管路连接的弯头数量，降低流体输送的阻力，提升泵体的工作效率。

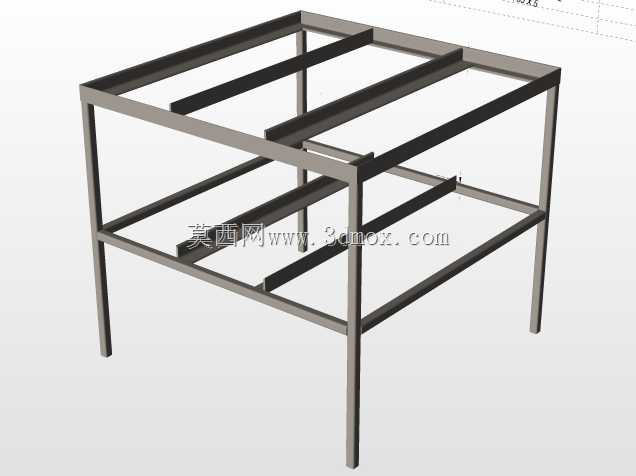

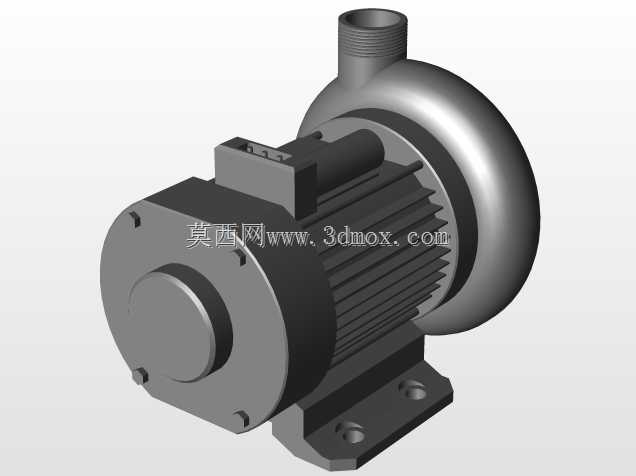

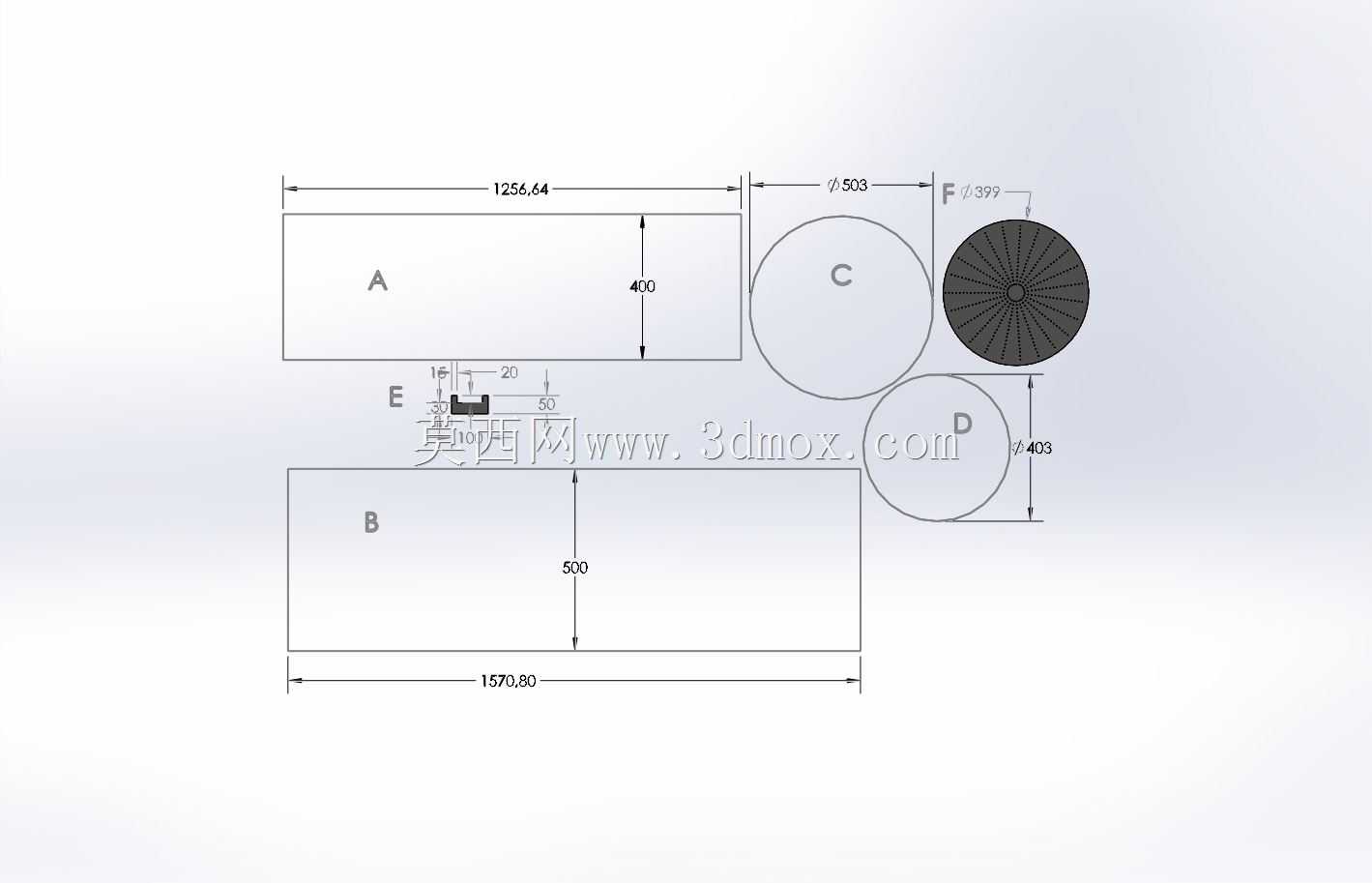

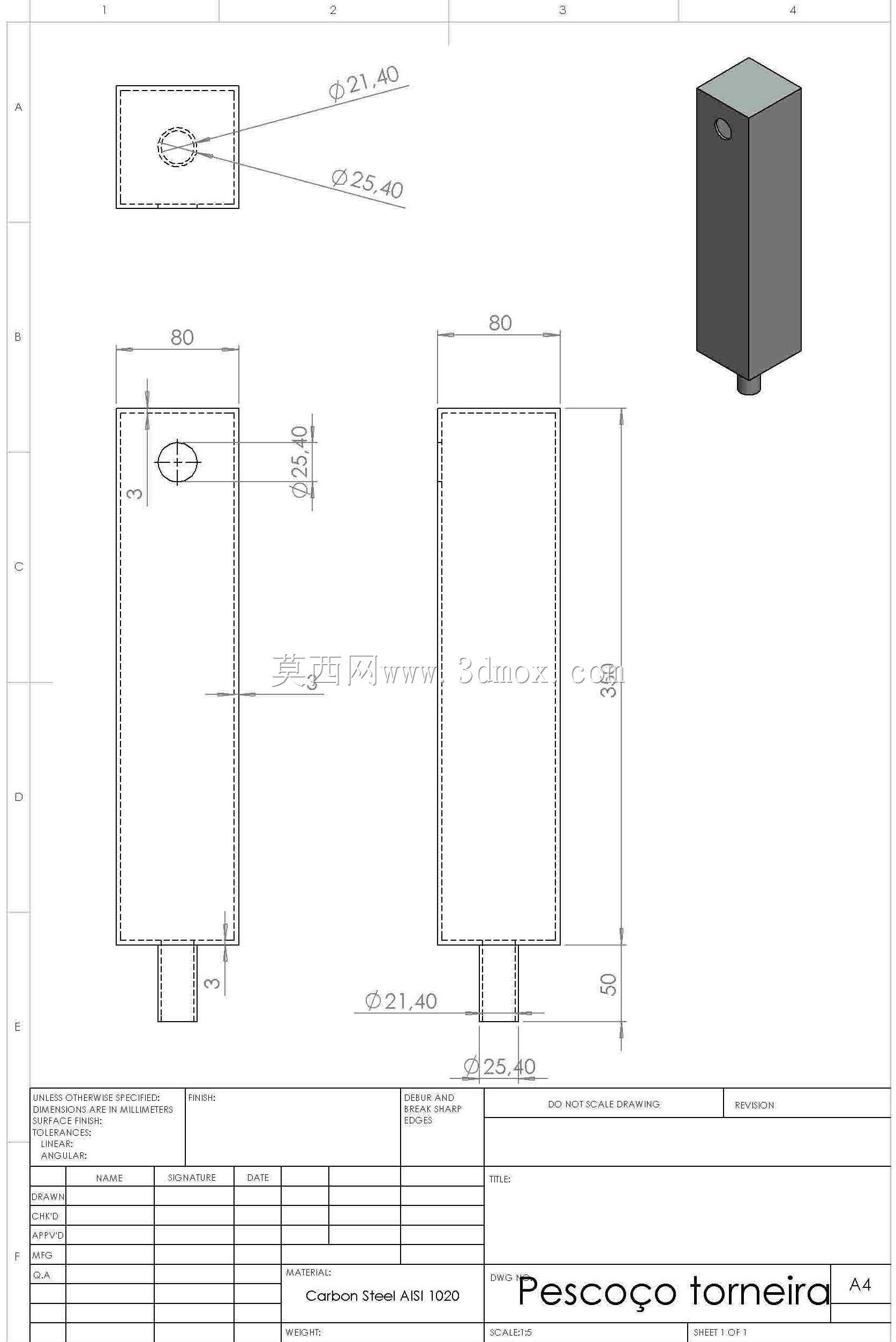

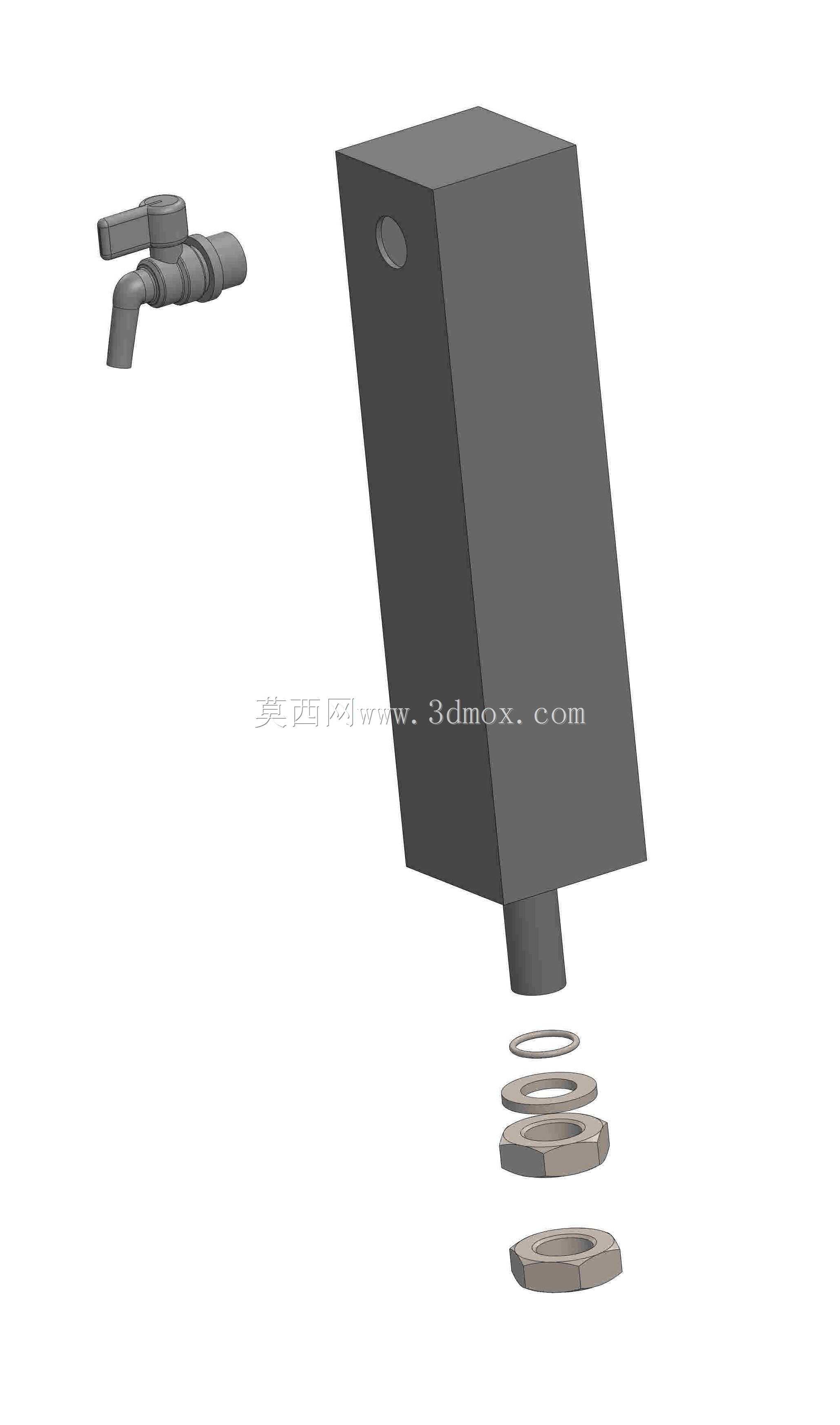

　　从安装边界来看，这套组件的整体外径与50L锅体的底部安装法兰尺寸完全匹配，上层环形板的安装孔位与锅体底部的预制螺柱位置一一对应，安装时无需额外打孔适配，下层环形板的孔位适配标准商用厨具机架的安装间距，可直接固定在通用的烹饪设备台架上，不需要定制专属机架。两层环形板的间距经过精准核算，刚好预留出常规商用烹饪配套离心泵的安装高度，同时预留了管路接头的操作空间，安装人员可在不拆卸锅体的情况下完成泵体的维护、管路的更换作业。组件的边缘全部做了圆角钝化处理，避免后厨安装、维护过程中划伤操作人员，所有安装孔都做了沉头设计，螺栓安装后不会突出板面，避免积存油污、食物残渣，方便后厨的日常清洁作业，符合餐饮设备的卫生设计要求。

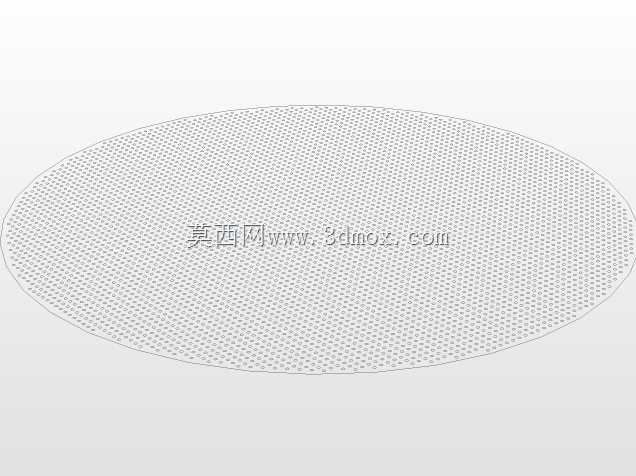

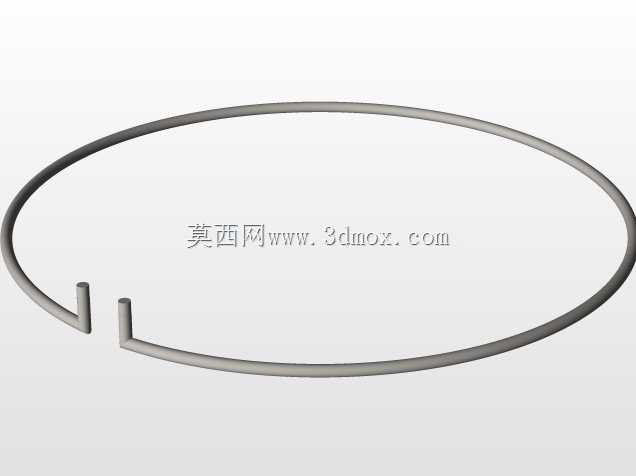

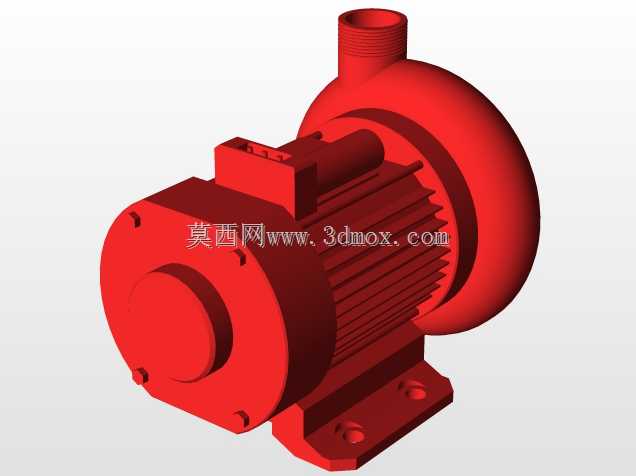

　　在实际使用场景中，这套支撑结构不仅承担锅体的承重作用，还可作为底部加热模块的安装基准，加热管或是燃烧器头可直接固定在支撑辐条的预留安装点上，保证加热源与锅体底部的距离一致，避免锅体局部过热导致的糊底问题。镂空结构也便于加热过程中的空气流通，让燃气燃烧更充分，或是让电加热模块的热量更均匀地分布到锅体底部，提升烹饪过程的温度均匀性。针对带泵的设计需求，支撑结构上还预留了泵体的减震安装位，可在泵体与支撑臂之间加装减震垫，减少泵体工作时的振动传递到锅体，避免烹饪过程中锅体晃动导致的汤汁溢出问题，同时降低设备运行的噪音，改善后厨的工作环境。
