多用途液压测试台结构设计方案

　　在液压元件生产制造、液压系统运维检修、液压产品研发验证的各类场景中，这类多用途液压测试台是车间与实验室里不可或缺的核心检测装备，它承担着液压阀、液压泵、液压缸、液压管路总成等各类液压元器件的耐压性能测试、密封性能检测、动作可靠性验证、负载模拟试验等核心工作，能覆盖从低压到中高压不同压力等级的测试需求，适配不同通径、不同安装形式的液压元件装夹测试，是液压行业质量管控环节的关键硬件支撑。

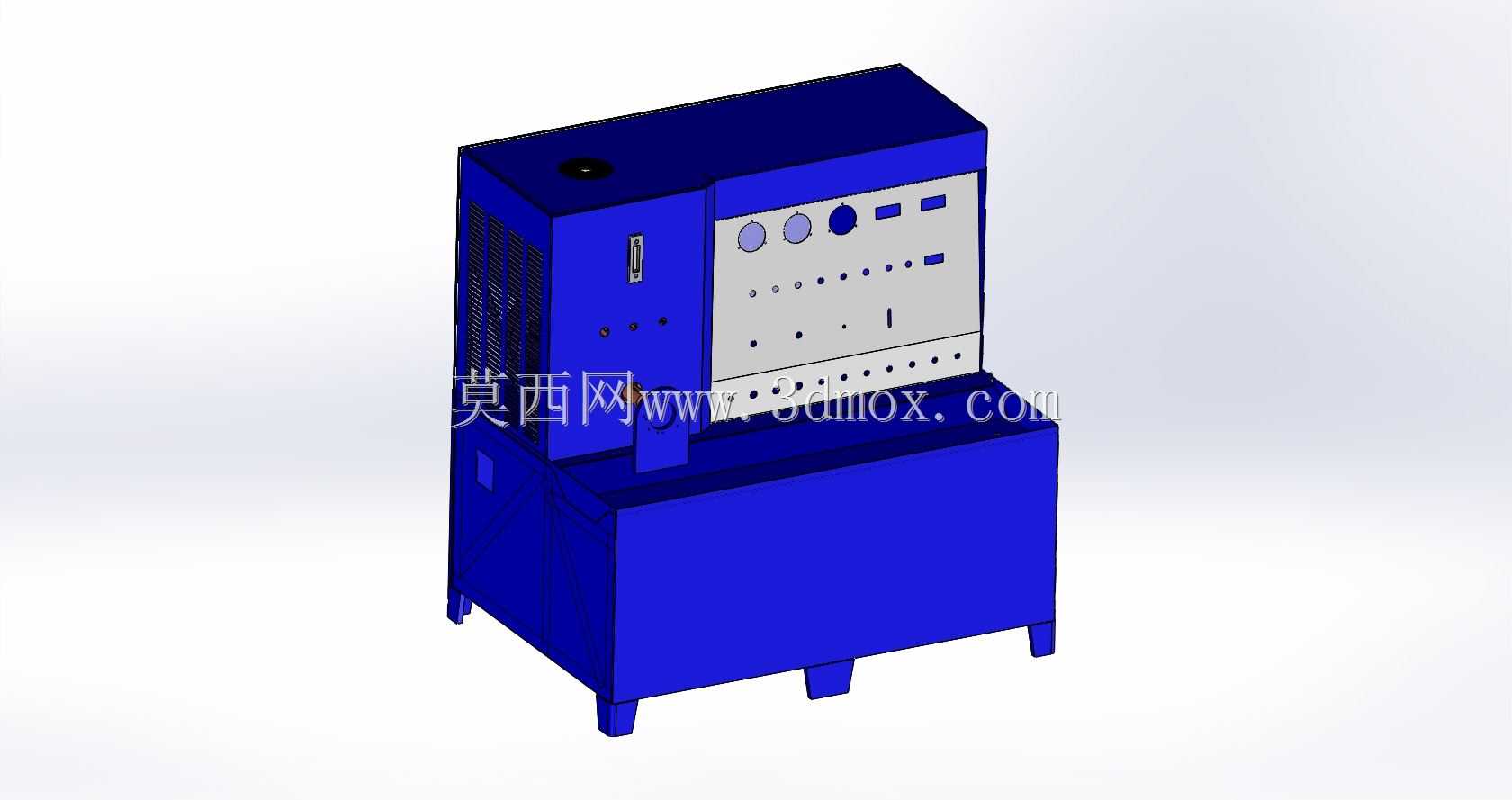

　　从整体结构布局来看，该测试台采用上下分层的柜式集成设计，下部为整体式储油柜体，既承担液压油箱的储油、散热、沉淀杂质功能，又作为整个设备的承重基座，柜体底部设置四个可调支撑脚，可在不平整的车间地面调整设备水平度，避免设备运行时因倾斜产生的油液液位偏差、管路应力集中问题；上部左侧为动力与温控集成舱，内部集成液压泵组、电机、溢流阀、冷却器、过滤器等动力与油液处理元件，舱体侧面开设通风格栅，保障动力元件运行时的散热通风，舱体正面设置液位液温计，可直观观察油箱内油液的液位高度与实时温度，无需打开舱门即可完成日常巡检；上部右侧为操作控制面板区域，面板采用倾斜式布局，符合操作人员站立操作的人机工程学角度，面板上排布压力表、压力调节旋钮、功能切换开关、测试接口组、状态指示灯，不同功能的元件按操作频率分区排布，高频操作的调压旋钮、快速测试接口布置在面板中下部伸手可及的区域，显示类仪表布置在面板上部便于观察的位置，降低操作人员的动作疲劳度。

　　设计过程中，首先考虑的是测试工况的通用性与扩展性，测试接口采用标准化的快插接头配置，搭配不同规格的过渡接头即可适配不同连接形式的被测元件，无需重新加工连接管路；油路系统采用分区设计，主压力油路、回油路、控制油路相互独立，通过换向阀组可快速切换不同的测试回路，既能完成单类元件的单项性能测试，也可模拟简单液压系统的联动工况测试。油液循环路径上依次设置吸油过滤器、压力管路过滤器、回油过滤器，三级过滤结构可避免被测元件带入的杂质损伤泵组与控制阀件，延长设备核心元件的使用寿命；冷却系统采用风冷与水冷兼容的预留设计，可根据车间现场的配套条件选择冷却方式，保障长时间连续测试时油液温度稳定在允许的工作区间，避免油温过高导致的油液粘度下降、密封件老化加速、测试数据偏差问题。

　　安装边界方面，设备整体为一体式集成结构，无需现场拆分组装，就位后仅需连接电源、按需连接冷却水管即可投入使用，设备后侧预留足够的管路检修空间，侧面预留扩展模块的安装位，后续可根据测试需求扩展流量检测、数据自动采集、远程控制等功能模块，无需对主体结构进行大规模改动。操作面板与测试工位之间设置安全防护挡板，测试过程中可阻挡可能出现的油液喷溅，保护操作人员安全；柜体下部设置可拆卸的检修门，日常维护时可快速打开检修门更换滤芯、调整阀组压力、排查管路渗漏点，无需吊装上部结构即可完成大部分日常维护工作。

　　从实际使用的角度出发，这类集成式液压测试台相比分散搭建的测试回路，占地面积更小，油液泄漏点更少，操作流程更规范，能有效降低测试过程中的油液浪费与安全隐患，同时统一的结构布局也便于新操作人员快速掌握设备操作方法，减少人为操作失误导致的设备损坏或测试数据失真问题。在结构建模过程中，所有管路的走向都经过排布优化，避免管路出现急弯、交叉干涉，减少油路的压力损失，同时给管路接头预留足够的扳手操作空间，方便后续的管路拆装与密封件更换；柜体框架采用型钢焊接结构，整体刚性充足，可承受泵组运行时的振动与高压测试时的管路冲击力，避免设备长期运行后出现框架变形、面板错位的问题。
