PCB板载DB50 D-SUB连接器结构设计

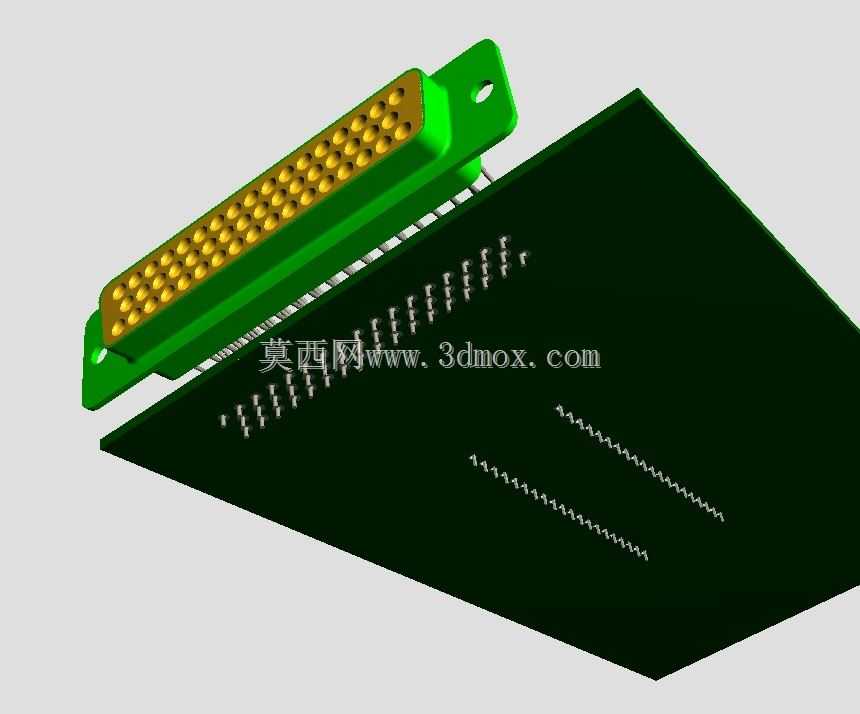

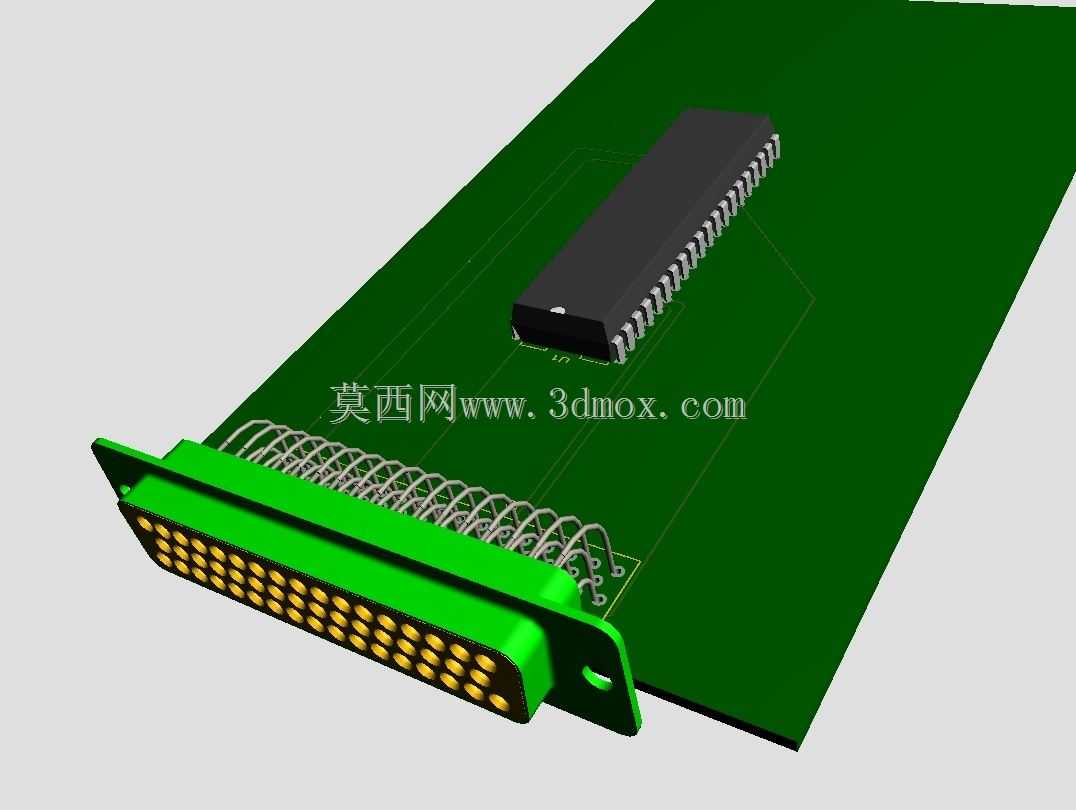

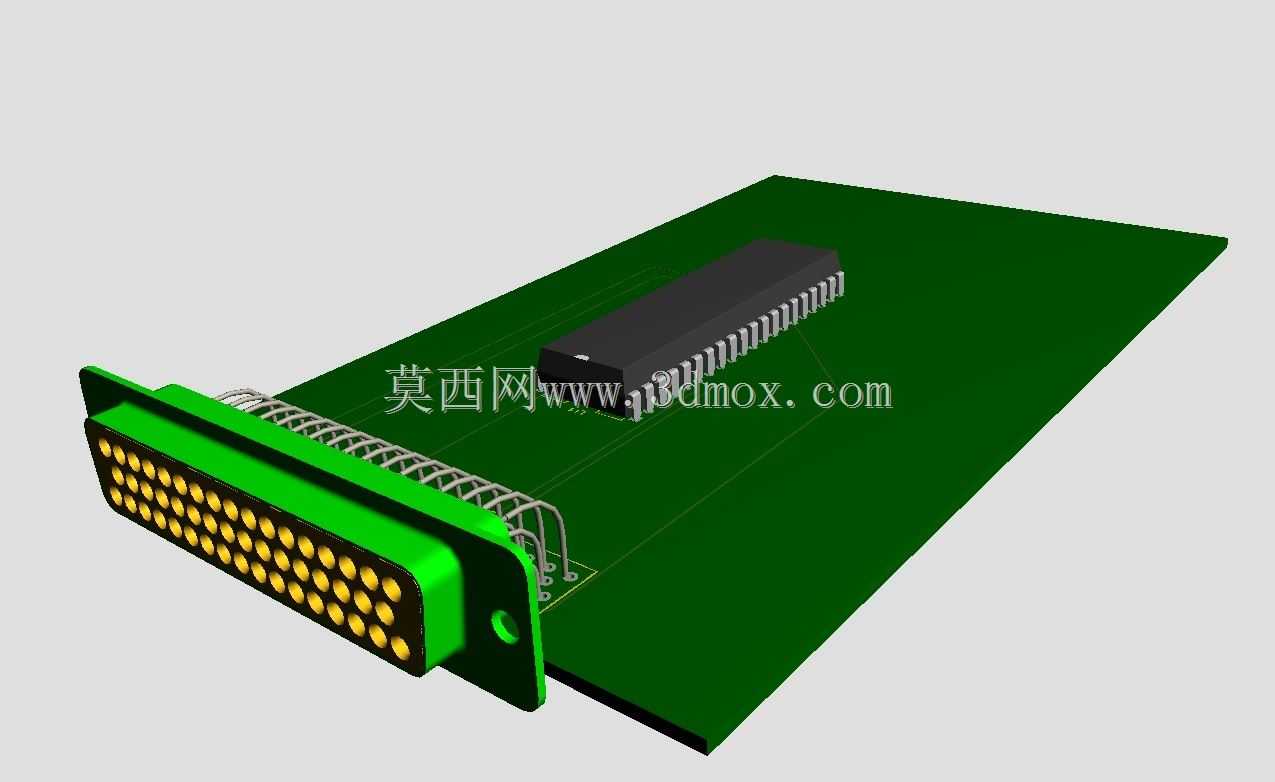

　　在工业控制板卡、测试测量设备、老旧数据传输外设的硬件设计场景中，板载D-SUB连接器是实现多信号并行传输的核心互联部件，DB50规格的D-SUB连接器凭借50个信号触点的排布能力，常被用于高密度IO信号转接、多通道数据采集板卡、工业总线接口扩展等场景，相比常见的DB9、DB15、DB25规格，DB50的触点密度更高，能在有限的板卡空间内完成更多路信号的对接，同时保留D-SUB系列连接器经典的梯形防呆结构，避免插接过程中出现针脚错位、反插的问题。从实际使用的角度看，这类板载连接器需要同时兼顾焊接可靠性、插接锁紧力、信号传输稳定性三个核心要求，在结构设计阶段，首先要确认连接器的安装边界：连接器主体采用绿色绝缘基座，

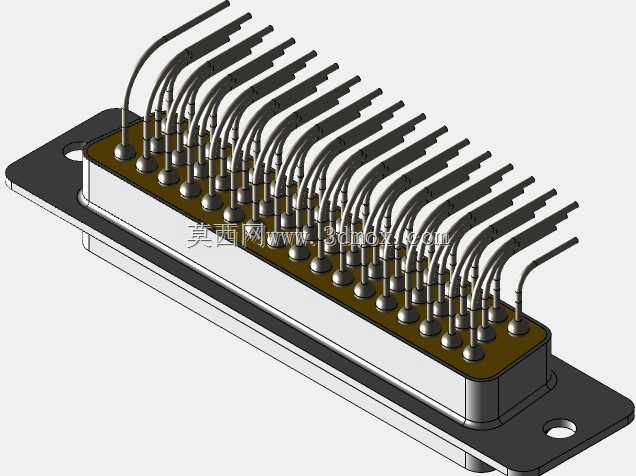

　　前端为标准D型金属外壳导向结构，两侧预留安装固定耳，固定耳上的通孔可配合螺丝完成与外接插头的锁紧，避免设备运行过程中受振动影响出现接插件松脱、信号中断的问题。连接器的针脚采用弯针设计，针脚弯折角度严格匹配PCB板的焊接面高度，所有信号针的排布遵循D-SUB接口的标准触点间距，每排针脚的位置公差控制在0.1mm以内，确保焊接时所有针脚能准确对应PCB上的焊盘，不会出现虚焊、连焊的问题。在PCB布局的匹配设计上，连接器的安装位置需要预留足够的插拔操作空间，前端要留出外接插头的插接行程距离，两侧固定耳的位置要对应预留螺丝过孔，焊盘的设计需要根据针脚直径做匹配调整，保证焊锡的附着强度，同时在连接器金属外壳的对应位置预留接地焊盘，

　　实现连接器外壳与PCB地网的可靠连接，提升信号传输过程中的抗干扰能力，这一点在工业场景的电磁复杂环境下尤为重要，能有效减少外部电磁干扰对多通道弱信号传输的影响。从结构细节来看，连接器的绝缘基座采用耐高温工程塑料材质，能够承受波峰焊过程中的高温冲击，不会出现基座变形、针脚移位的问题，触点部分采用镀金处理，降低接触电阻，提升多次插拔后的接触可靠性，避免长期使用后出现触点氧化、信号接触不良的故障。弯针部分的根部做了应力释放结构设计，避免在焊接、插拔受力过程中出现针脚断裂的问题，金属外壳的厚度满足结构强度要求，在多次插拔受力后不会出现外壳变形、导向失效的问题。在实际选型应用中，这类板载DB50连接器常被用于多通道模拟量采集卡、

　　工业运动控制卡、老式并行数据传输接口、专用测试设备的信号转接板上，相比排线转接的连接方式，直接板载焊接的连接器结构更紧凑，连接可靠性更高，能适应工业现场的振动、温变等复杂工况。设计过程中还需要考虑连接器与板上其他元器件的间距，避免连接器的金属外壳与周边贴片元器件出现安全距离不足的问题，尤其是高压信号场景下，要预留足够的电气间隙，同时在连接器周边的PCB走线要做阻抗匹配处理，针对高速信号传输的场景，还要对相邻信号针做接地隔离，减少信号串扰。另外，连接器的插拔力设计也需要符合行业通用标准，插入力不会过大导致现场操作困难，拔出力也能保证连接后的接触可靠性，不会因为轻微拉扯就出现连接断开的情况。固定耳的位置设计要与标准DB50插头的锁紧螺丝位置完全匹配，确保不同厂商生产的标准DB50公头都能顺利与该板载母座对接锁紧，不存在结构干涉的问题。从三维建模的角度来看，这类连接器的建模需要准确还原每一个针脚的位置、弯折角度、基座的外形轮廓、固定耳的安装尺寸，确保在PCB结构设计阶段就能完成准确的装配干涉检查，避免后期开板后出现连接器与外壳、其他部件干涉的问题，同时准确的模型也能帮助硬件工程师在布局阶段评估连接器的占用空间，优化板卡的整体布局，提升板卡的空间利用率。
