多切口螺旋叶片式流体输送转子结构

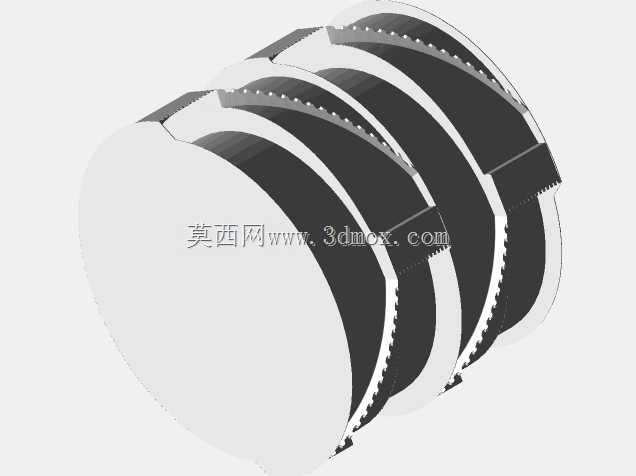

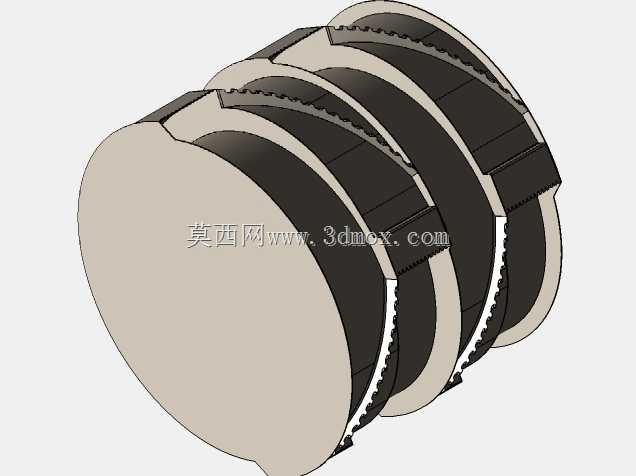

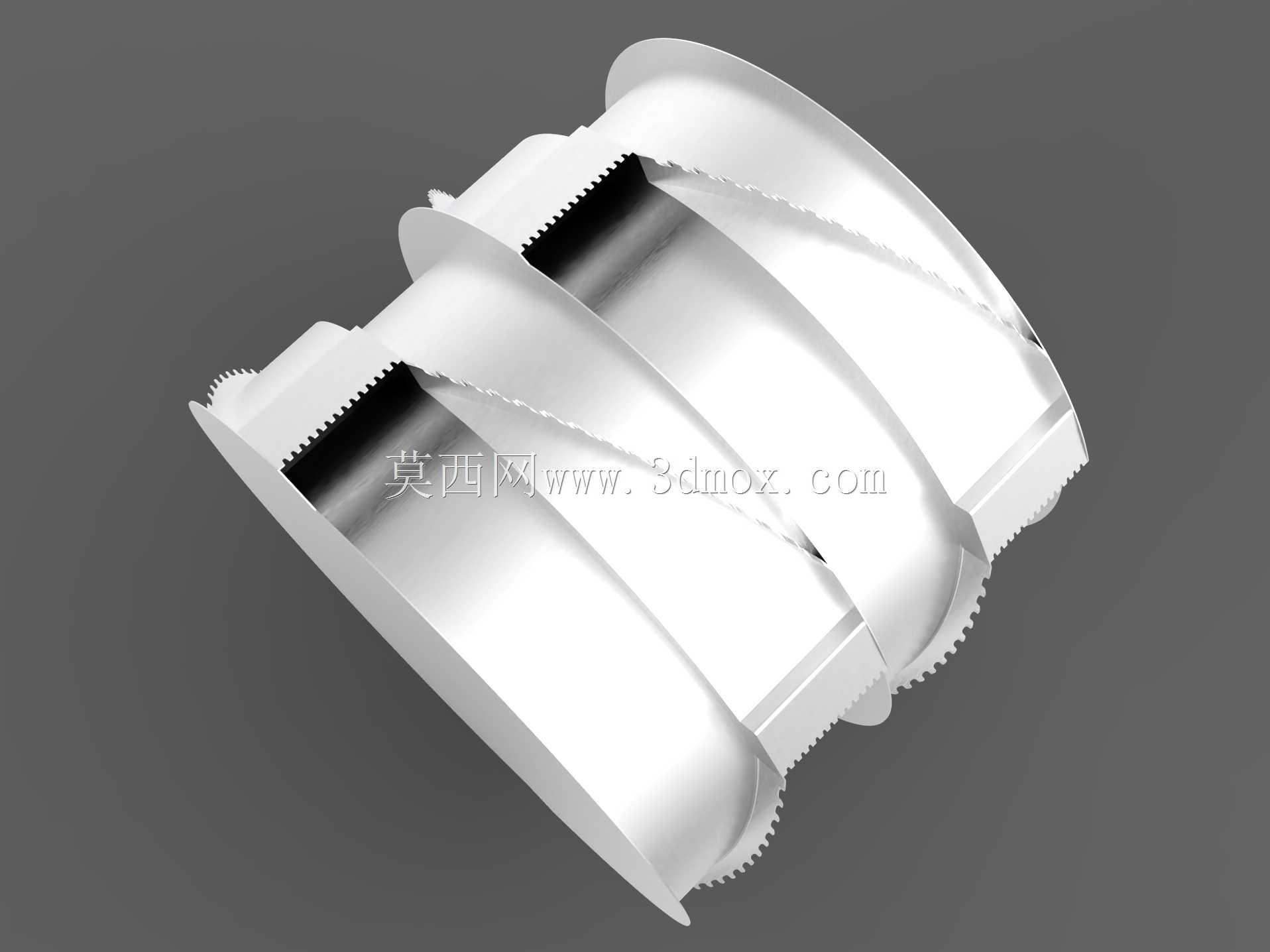

　　该结构属于流体输送设备的核心做功部件，主要应用在高粘度介质输送、高硬度颗粒物料混输的工况场景中，比如粘稠化工原料输送泵、含硬质颗粒的浆料输送设备、粘性食品物料的推送机构上，这类工况下常规单螺旋叶片的转子容易出现叶片受力过大、局部应力集中导致的叶片变形、磨损过快问题，同时物料粘附在叶片表面会造成输送效率持续下降。从结构设计来看，该转子采用了多段螺旋叶片串联的布局，相比常规单螺旋结构，特意减小了叶片的螺旋角，这个设计改动的核心作用是降低叶片在推送物料过程中承受的法向载荷，当输送密度高、硬度大或者带有粘性的介质时，更小的螺旋角可以让物料对叶片的反作用力沿叶片轴向的分力占比提升，径向分力相应降低，既可以减少转子运行过程中的径向跳动，

　　也能降低支撑轴承的径向载荷，延长整套转动部件的使用寿命。叶片边缘设计了多切口结构，这种切口不是随意开设的，每一处切口的位置都对应叶片受力的应力集中区域，通过切口可以打散粘附在叶片表面的粘性物料团，避免物料在叶片表面形成连续的粘附层，同时在输送含颗粒物料时，切口可以给硬质颗粒提供临时的容纳空间，减少颗粒卡在叶片与泵壳内壁之间的概率，降低叶片边缘的磨粒磨损速率。转子整体采用筒状基体加外伸螺旋叶片的结构，基体两端预留了与传动轴连接的安装接口，接口处设计有齿状啮合结构，安装时可以和传动轴端的配合齿完全咬合，传递扭矩过程中不会出现相对滑动，相比平键连接的结构，这种齿状配合的接触面积更大，同等扭矩下接触面的压应力更低，适合大扭矩、

　　频繁正反转的输送工况。从安装边界来看，转子的外圆直径需要和配套的泵壳内壁保持均匀的间隙，间隙值控制在0.2mm到0.5mm之间，间隙过大会造成输送过程中的介质回流，降低容积效率，间隙过小则会因为转子的热胀冷缩、运行跳动出现叶片与壳体内壁的刮擦，造成部件损坏。转子的轴向安装尺寸需要匹配泵体的腔体长度，两端的密封件安装位要和腔体两端的密封座精准对位，避免出现密封偏磨导致的介质泄漏。材质选用上，该结构适配镁合金材质时整体重量仅2.3kg，相比同尺寸钛合金材质5kg以上的重量，大幅降低了转子的自身转动惯量，设备启动时的驱动扭矩需求更低，运行过程中的动态响应速度更快，适合需要频繁调整转速、切换输送方向的工况；如果应用在腐蚀性更强的工况中，

　　也可以更换为不锈钢材质，只需要对应调整叶片的壁厚，保证结构强度满足载荷要求即可。在实际建模过程中，螺旋叶片的曲面生成需要严格控制螺旋角的渐变误差，每一段叶片的螺旋角偏差不能超过0.5度，否则会造成相邻叶片的衔接处出现台阶，物料输送到这个位置时会出现流动阻滞，同时叶片表面的粗糙度要控制在Ra1.6以下，减少物料粘附的概率，叶片边缘的切口要做圆弧过渡处理，避免切口处的应力集中造成叶片运行过程中出现裂纹。转子做动平衡校验时，要在两端的基体上去重，不能在螺旋叶片表面打孔去重，否则会破坏叶片的曲面完整性，影响物料的推送效率，动平衡精度要达到G6.3级，满足工业泵类设备的运行要求。
