巴哈越野赛车钢管焊接车架框架结构

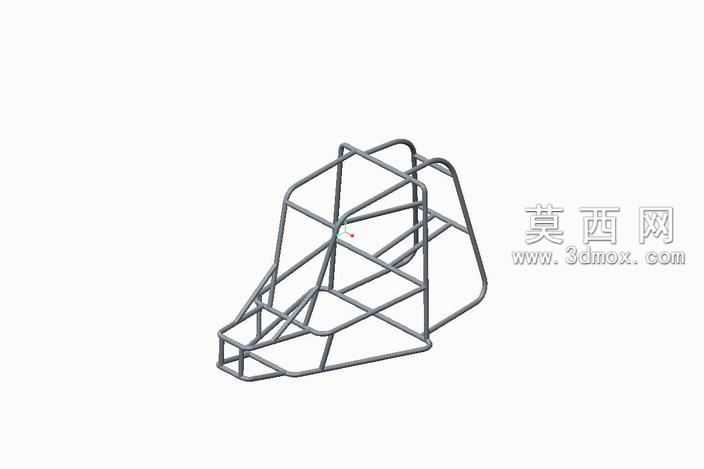

本模型为巴哈越野赛事专用赛车的钢管车架框架，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循巴哈赛事的车架安全设计规范，对每一段管材的走向、连接节点位置、管径参数都进行了精准的参数化定义，确保模型可直接对接后续的结构仿真与加工下料环节。建模阶段首先搭建整车的基准坐标系，确定驾驶舱人机工程边界、动力总成安装点位、悬架硬点位置、转向系统安装基准，以此为基础绘制主防滚环、前防滚环、侧边防撞结构、前部吸能结构的中心线路径，再通过扫掠特征生成对应规格的钢管实体，对所有管材衔接的节点位置做了贴合实际焊接工艺的切口处理，避免出现建模中管材穿插错位的问题，还原真实车架的焊接装配逻辑。材质渲染阶段为钢管结构赋予了哑光黑色金属材质，模拟真实赛车车架的喷塑防锈处理效果，材质参数调整了金属粗糙度、环境反射强度，在渲染场景中模拟地下停车场的柔和漫射光照环境，通过光影变化清晰展现车架的空间层次与管材衔接细节，让整体结构的通透感与力量感得到充分呈现。结构设计上，车架采用空间桁架式受力结构，主防滚环采用大管径高强度钢管作为核心受力构件，侧边防撞梁采用斜向交叉支撑布局提升侧向抗冲击能力，前部设计了逐级溃缩的吸能管段结构，在发生正面碰撞时可通过管材的有序变形吸收冲击能量，保护驾驶舱内的乘员安全；驾驶舱区域预留了符合人机工程的乘坐空间、方向盘安装位、安全带固定点位，车架前部预留了发动机、传动系统、前悬架的安装接口，后部预留了后悬架、油箱、散热系统的安装位置，底部设置了多根横向与纵向的加强横梁，提升车架整体的抗扭刚度，避免越野工况下车架出现过度形变影响操控稳定性。设计过程中反复校核了各结构之间的间隙，确保所有安装部件不会与车架结构发生运动干涉，同时在满足结构强度与安全规范的前提下，尽可能优化管材的布局走向，去除冗余的非受力结构件，实现车架轻量化与结构强度的平衡，让整车在复杂越野路况下既拥有足够的结构可靠性，又能降低整车整备质量提升动力表现。
