12英寸摆头台式家用桌面风扇结构

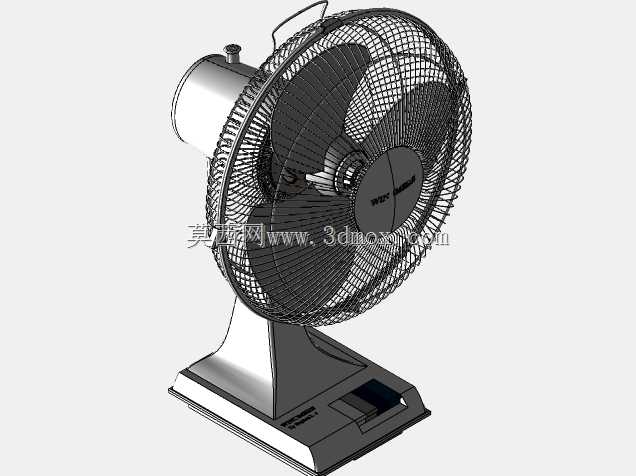

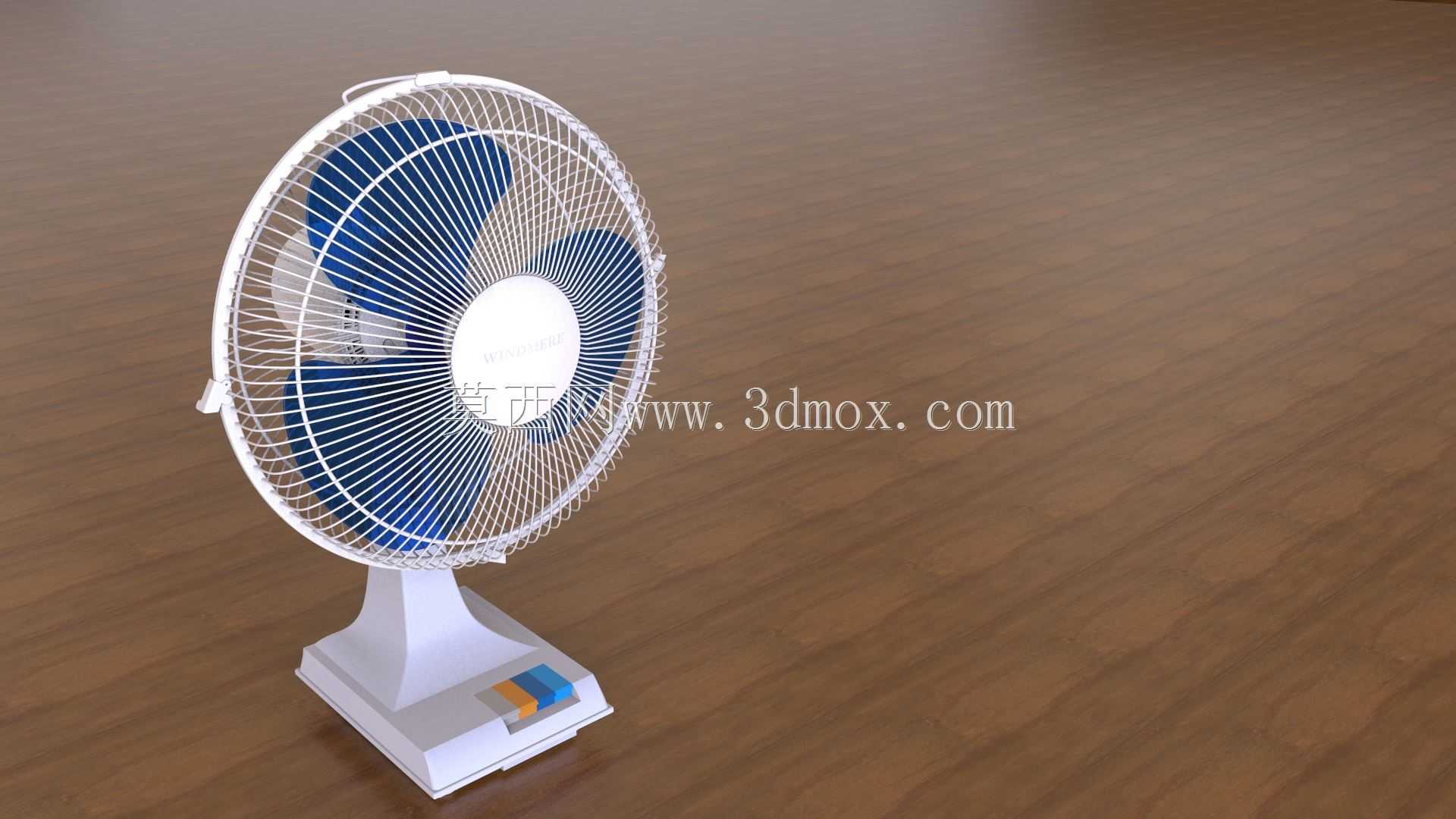

　　日常办公与居家场景中，桌面送风设备的结构合理性直接决定使用体验，这款12英寸摆头台式风扇的三维结构，完整还原了台扇从底座支撑到网罩扇叶、摆头机构的全装配关系，可作为小家电结构设计、同类产品改型的参考依据。从实际使用场景来看，这类台式风扇主要放置于办公桌、书桌、卧室床头柜等平面区域，送风覆盖范围适配单人局部降温需求，相比落地扇占用空间更小，相比无叶风扇送风距离更远、风感更直接，是民用小家电中普及率极高的通风降温设备。

　　从功能特性来看，这款台扇具备左右自动摆头送风、多档位风速调节的核心功能，结构上分为底座支撑组件、立柱连接段、机头驱动总成、前后防护网罩、扇叶组件、控制开关组件几个核心部分。底座采用加宽平底结构，整体重心落在底座投影范围内，正常摆放时倾斜15度不会发生侧翻，符合小家电安规的稳定性要求；底座内部预留了配重块安装腔、电源线走线槽以及摆头驱动的连杆避让空间，底部的四个脚垫采用软质橡胶材质，既可以避免刮伤放置台面，也能降低风扇运行时的振动传递，减少运行噪音。

　　机头部分是风扇的核心功能区，内部集成了驱动电机、扇叶锁紧结构、摆头传动机构，电机采用单相交流异步电机结构，输出轴直接连接扇叶，传动路径短、运行损耗小；扇叶为三片式轴流风叶，叶型经过扭角优化，在额定转速下可以推动空气形成稳定的轴向气流，叶根位置做了加厚处理，避免长期高速旋转出现叶根疲劳断裂，扇叶中心的锁紧帽采用反牙螺纹设计，电机运转时螺纹会越转越紧，不会出现扇叶松动脱落的风险。前后网罩采用环形卡扣加锁紧扣的固定方式，网罩钢丝间距控制在12mm以内，符合家电安全防护要求，避免手指伸入触碰运转的扇叶，后网罩直接固定在电机前端的安装法兰上，定位精度高，装配后网罩不会出现偏心晃动。

　　摆头机构采用齿轮减速加连杆传动的结构，电机尾端输出动力经过减速齿轮组降低转速后，带动偏心曲柄做圆周运动，通过连杆带动机头围绕立柱顶端的转轴做左右往复摆动，摆动角度覆盖75度范围，可将送风范围扩展到扇形区域，满足多人小范围同时送风的需求；摆头机构设置了离合控制结构，通过底座上的控制按键可以切换摆头与固定送风模式，离合脱开时，机头可以手动调整俯仰角度，俯仰调节的阻尼结构设置在机头与立柱的连接转轴处，调整后可以在任意俯仰角度保持定位，不会出现机头自动下坠的问题。

　　控制组件设置在底座上方的斜面上，按键位置符合人手操作的人机工程学高度，按压行程清晰，档位切换时有明确的触感反馈，按键下方的电路板做了绝缘密封处理，避免日常清洁时液体渗入造成电路短路；电源线从底座尾部的出线孔引出，出线位置设置了防弯折护套，避免长期弯折造成电源线内部铜丝断裂。从安装边界尺寸来看，这款12英寸台扇的网罩直径约300mm，整机高度约480mm，底座前后深度约220mm，左右宽度约200mm，放置时仅需要占用A4纸大小的台面空间，机头俯仰调节范围为向上15度、向下10度，摆头时网罩最外侧的运动轨迹不会超出底座投影范围太多，不会与桌面放置的其他物品发生干涉。

　　在结构设计思路上，这款台扇优先考虑了装配便捷性与后期维护性，所有结构件的连接螺丝规格统一，网罩、扇叶都可以徒手拆卸，不需要专用工具就能完成日常清洁；整机的塑料结构件都采用圆角过渡，没有尖锐的棱角，避免搬运、使用过程中划伤用户；电机外壳设置了散热筋结构，长时间运行时可以快速散出电机工作产生的热量，延长电机的使用寿命。从结构验证的角度，这个三维模型完整还原了各部件的装配间隙，运动部件都预留了合理的活动余量，摆头运动、扇叶旋转过程中不会出现部件干涉，可直接用于结构干涉检查、装配工艺模拟，也可以作为同类台扇产品改型设计的基础框架，调整扇叶参数、网罩造型、底座外观时，只需要修改对应部件的参数，不需要重新搭建整体装配结构。
