两板结构带冷却水路注塑模具结构

　　这套模具采用标准两板模架结构，整体为叠层式矩形装配布局，上下模座通过导柱导套实现精准合模导向，适配卧式注塑机的安装接口，顶部中心设置定位圈与注塑机炮嘴对位，保证注塑过程中熔料注入的同轴度，减少射胶偏移产生的飞边缺陷。从结构布局来看，动定模分型面设置在模架中部叠层位置，开模后塑件随动模侧脱离定模型腔，后续可通过顶出机构完成塑件脱模，适配大部分平板类、壳体类热塑性塑件的批量成型生产，常见于消费电子外壳、日用塑料配件、小型家电结构件的生产场景。

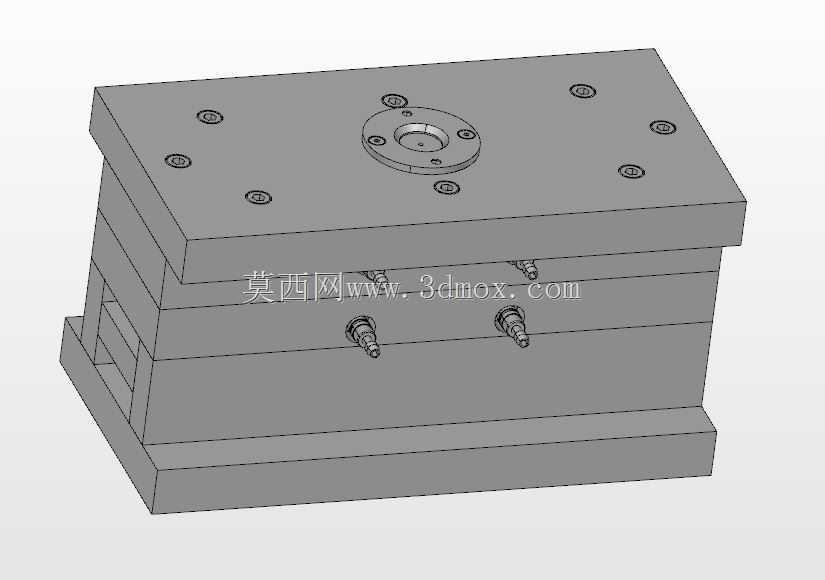

　　模具侧面外露的两组水嘴为冷却回路的外接接口，对应模架内部钻设的直通式冷却水道，水道环绕型腔周边均匀排布，成型过程中通过循环恒温介质带走熔料固化释放的热量，保证型腔内各区域温度均匀，避免塑件因冷却速率不一致产生翘曲、缩痕、内应力集中等成型缺陷，稳定成型周期内的模温波动范围，提升批量生产的尺寸一致性。上下模座表面分布的多组内六角螺钉为模架板件的锁紧连接件，按照受力均匀的原则对称排布，合模锁紧后可承受注塑过程中熔料填充产生的型腔内胀力，避免模架板件错位产生分型面溢料。

　　设计过程中优先考虑了加工工艺性与装配维护便利性，所有板件均采用标准模架规格的平磨加工板材，导柱、导套、水嘴、螺钉均选用通用标准件，无需定制特殊非标配件，可降低加工与备件成本；冷却水道的钻孔路径避开了顶针孔、螺钉孔、导柱孔等内部装配结构，避免水路穿孔造成的漏水故障，水道端部采用标准堵头密封，维护时可快速拆卸清理水道内的水垢杂质。安装边界方面，模座底部的安装槽位适配常规注塑机的T型槽压块固定方式，顶部定位圈的凸台尺寸匹配对应吨位注塑机的定位孔直径，外接水嘴采用标准管螺纹规格，可直接对接车间常规的冷却水快插接头，无需额外转换配件。

　　从实际生产适配性来看，这套模架结构预留了足够的型腔加工空间，设计人员可根据具体塑件的结构形状，在模架板件上加工对应型腔、型芯、顶针、浇口等结构，无需重新设计模架主体，可大幅缩短模具的整体设计周期；合模行程、开模距离均匹配对应吨位注塑机的参数范围，顶出位置预留了标准顶棍孔接口，可直接对接注塑机的顶出系统，无需额外加装顶出配件。日常生产维护中，可直接拆开模架板件清理型腔残留的塑料飞边、检查冷却水道的通畅性、更换磨损的导柱导套配件，整体拆装流程无需特殊工装，适配车间常规的模具维护作业流程。
