嵌入式工业触控平板显示终端结构设计

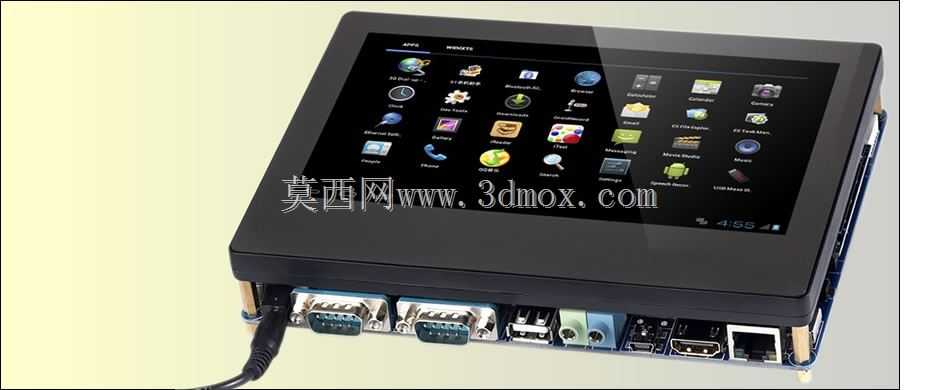

　　这款嵌入式工业触控平板的结构设计，首先要匹配工业现场控制柜的嵌入式安装需求，前面板做了窄边齐平设计，安装时可直接卡入控制柜预留的标准开孔，面板边缘做了微小的倒角处理，避免安装时划伤操作人员手部，同时保证面板与控制柜表面贴合紧密，达到基础的防尘防泼溅效果，适配车间多尘、偶尔有液体飞溅的使用场景。从接口布局来看，设备底部集中排布了双DB9串口、USB接口、音频接口、HDMI接口以及RJ45以太网口，这种集中式下出接口的设计，一方面方便柜内走线整理，所有线缆可以顺着控制柜内部线槽统一排布，不会出现线缆杂乱缠绕的情况；另一方面不同接口的间距做了合理预留，即使是带金属屏蔽壳的工业级接头，插接时也不会出现互相干涉的问题，

　　双串口的配置可以同时连接PLC、工业传感器两类现场设备，无需额外扩展串口模块，减少现场接线的复杂度。设备的外壳采用高强度ABS工程塑料注塑成型，壳体壁厚均匀控制在2.5mm，既保证了整体结构强度，在车间设备运行产生的持续振动环境下不会出现壳体开裂、接口松动的问题，又能控制整体重量，降低安装时对控制柜面板的承重要求。触控屏幕采用电容式触控方案，表面覆盖钢化玻璃保护层，可承受工业现场操作人员戴劳保手套的触控操作，避免普通消费级平板屏幕容易被尖锐工件划伤、触控失灵的问题，屏幕与前面板的贴合处做了密封胶条压合处理，可阻挡粉尘从屏幕缝隙进入设备内部，延长内部电路板的使用寿命。内部结构采用分层堆叠设计，最上层是触控屏与显示模组，

　　中间层是核心处理电路板，底层是接口扩展板，各层之间通过铜柱支撑固定，板与板之间采用排针排母连接，既减少了内部飞线带来的信号干扰问题，也方便后期维护时拆解更换故障部件，不需要完全拆散整个设备即可完成模块更换。散热设计上没有采用主动散热风扇，而是在壳体两侧预留了细密的通风栅格，依靠内部电路板上的散热铜片将热量传导至壳体，通过自然对流完成散热，这种无风扇设计避免了风扇转动带入粉尘、风扇长期运转失效的问题，可适应7*24小时不间断运行的工业现场使用需求。安装固定方式采用侧面卡扣式结构，设备推入控制柜开孔后，侧面的弹性卡扣会自动卡紧在控制柜内壁，不需要额外使用螺丝固定，大幅提升现场安装效率，同时卡扣上预留了螺丝孔位，在振动强度较高的设备旁安装时，可以加装螺丝进一步加固，避免设备长期受振动出现松脱移位的情况。设备的供电接口采用工业级端子台设计，可适配宽电压直流输入，应对车间现场电压波动较大的供电环境，不会因为瞬时电压波动导致设备重启、数据丢失，端子台的接线螺丝做了防滑处理，接线完成后即使受振动影响也不会出现线头松脱断电的问题。从实际应用场景来看，这类触控平板可直接作为小型自动化设备的人机交互终端，安装在设备操作面板上，用来展示设备运行参数、设置工艺参数、显示故障报警信息，也可以作为小型产线的状态监控终端，通过以太网连接产线上的各个传感器节点，实时展示产线运行节拍、产量统计、设备故障点位等信息，相比传统的按钮式操作面板，

　　触控交互的方式可以展示更丰富的信息，同时减少面板上的按钮开孔数量，提升面板的整体防护性能。在建模过程中，所有接口的尺寸都严格按照对应工业接口的标准尺寸绘制，DB9串口的固定螺丝孔位、RJ45接口的弹片避让空间、USB接口的插拔深度都做了精准还原，安装卡扣的弹性行程也按照实际注塑件的弹性参数做了对应设计，确保模型导出后可直接用于壳体开模验证、安装开孔尺寸核对，不需要二次调整尺寸参数。前面板的屏幕显示区域做了等比例的黑边预留，对应实际屏幕的非显示边框区域，避免建模时屏幕尺寸与实际显示区域不匹配，导致后期做UI界面适配时出现显示内容被边框遮挡的问题。壳体的合模线位置做了合理规划，设置在设备侧面的边角位置，既方便注塑模具的开模脱模，也不会让合模线出现在正面可视区域，影响设备的外观质感，同时合模线位置做了微小的错位避让，避免合模时出现飞边影响壳体装配精度。
