板件成型注塑模具三维结构设计

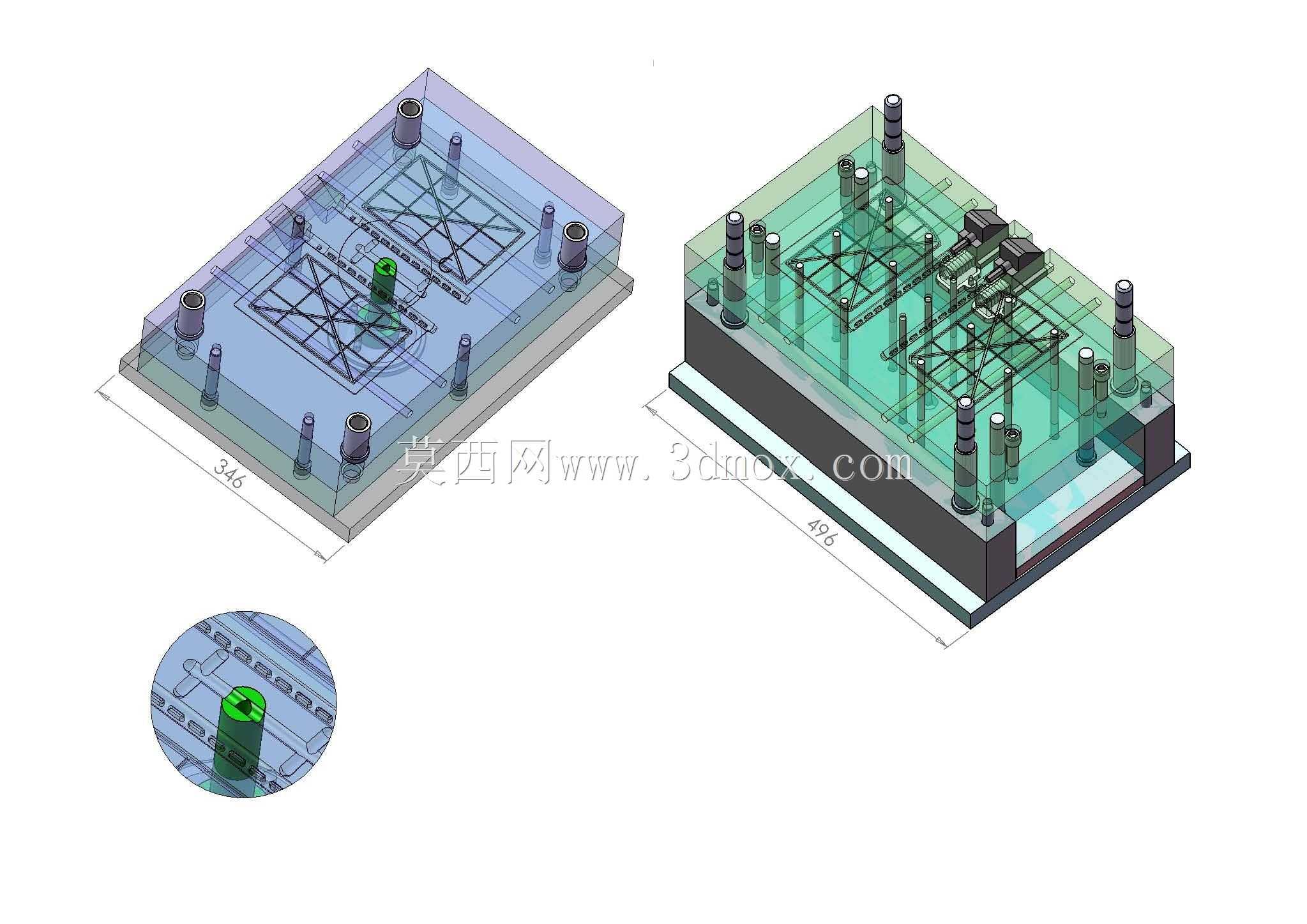

　　这套模具结构针对平板类带网格加强筋的塑胶件量产需求开发，日常应用场景覆盖家电外壳内衬、电子设备托盘、工业塑胶盖板类零件的注塑生产环节，适配常规卧式注塑机的安装接口，可直接匹配对应吨位设备的哥林柱间距、定位环尺寸与顶出杆排布。从结构布局来看，整套模具采用两板模标准模架搭配，定模侧设置型腔镶件，动模侧布置型芯与顶出机构，导向部件采用多组精密导柱导套对称排布，在模具合模过程中可保证型腔与型芯的对位精度，避免合模错位导致的产品飞边、壁厚不均问题，导柱端部做了导入倒角设计，合模时可自动修正微小的位置偏差，降低生产过程中导柱拉伤的概率。冷却回路采用随形排布设计，在型腔与型芯的镶件内部钻设循环水路，水路距离成型面的间距控制在均匀范围内，

　　保证注塑过程中型腔各区域温度一致，减少塑胶件冷却不均产生的翘曲变形，针对产品上的网格加强筋结构，型芯侧对应位置做了局部冷却强化，避免筋位处积温过高导致的冷却周期拉长、表面缩痕问题。顶出机构采用顶杆顶出布局，顶杆位置避开产品外观面与装配配合面，对应产品的边缘、加强筋交汇位置布置，保证顶出力均匀分布，避免顶出过程中产品出现顶白、顶穿缺陷，顶杆与型芯的配合段采用精密间隙配合，既保证顶出动作顺畅，又避免塑胶溢料产生飞边。从安装边界尺寸来看，模具长宽方向的外形尺寸适配对应注塑机的最大模厚与最小模厚调节范围，定位环采用标准规格尺寸，可直接卡入注塑机定模板的定位孔内，浇口套的球面半径与注塑机喷嘴球面尺寸匹配，保证射胶过程中无溢料问题。

　　模具的浇注系统采用侧浇口进料，浇口位置设置在产品边缘非外观区域，填充过程中塑胶熔体可从侧边均匀填充整个型腔，避免熔体直冲型腔壁产生的喷射痕、气纹缺陷，流道截面采用圆形设计，减少熔体流动过程中的压力损失，同时保证流道凝料可顺利脱出。排气结构开设在型腔的填充末端位置，采用分型面排气槽配合镶件间隙排气的组合方式，排气槽深度控制在塑胶溢边值以内，可在填充过程中快速排出型腔内的空气，避免产品出现困气烧焦、填充不足的问题。整套结构在设计时充分考虑了量产过程中的维护便利性，型腔与型芯均采用镶件式结构，当局部出现磨损、拉伤时可单独更换对应镶件，无需更换整套模仁，降低后期维护成本，模架部分采用标准模架配件，导柱、导套、顶杆、

　　弹簧等易损件均采用通用标准规格，备件采购与更换十分便捷。针对产品上的小尺寸柱位结构，对应型芯位置做了镶针设计，既方便加工时保证柱位的同轴度，也可在柱位出现磨损、断针时快速更换镶针，减少修模时间。模具的动定模之间设置了锁模扣结构，在开模过程中可保证开模顺序符合设计要求，避免定模侧带料导致的产品拉伤，同时在模具吊装位置设置了标准吊环孔，方便模具的吊装、转运与上机安装。
