室外多接口2型消防栓结构设计

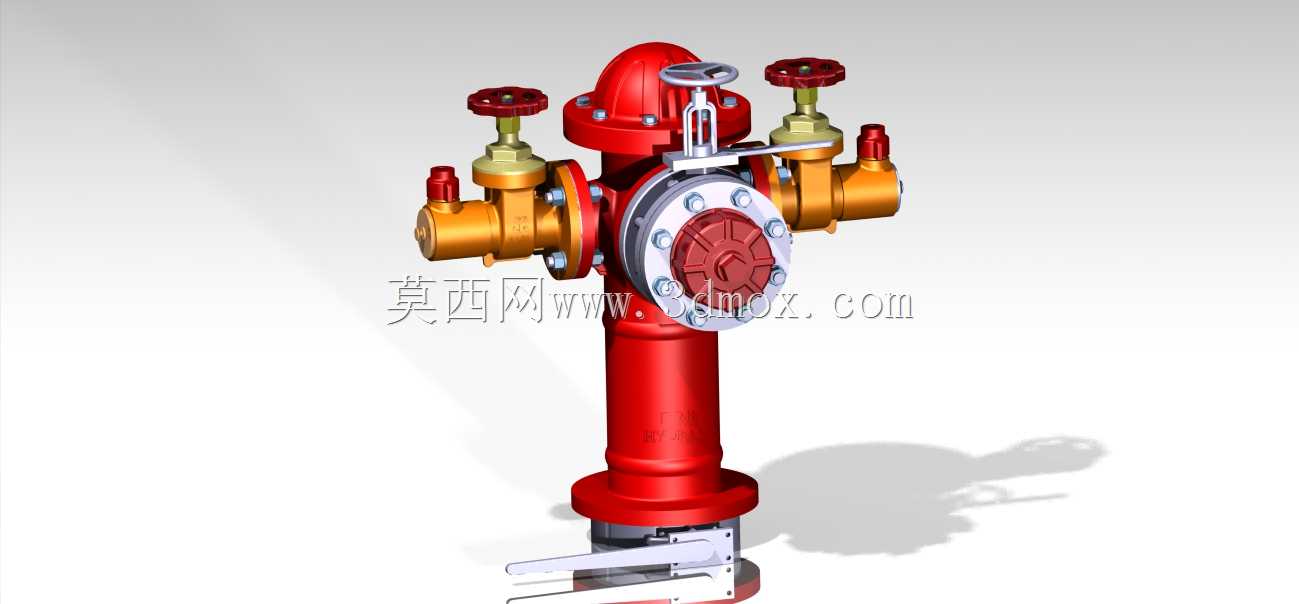

　　日常市政消防供水体系里，这类多接口室外消防栓是城区、厂区、仓储园区室外消防供水的核心接驳节点，主要承担火灾发生时为消防水带、移动消防水泵提供高压水源的作用，平时也可配合市政管网完成部分区域的供水压力调试、管网冲洗作业的临时取水功能。从结构设计逻辑来看，这款2型消防栓采用地上式立式布局，主体为直立柱状承力结构，底部设置带法兰盘的安装基座，安装时需与地下预埋的供水立管通过法兰紧固连接，安装基面需高于周边地面100-150mm，避免雨季地面积水淹没栓体造成锈蚀或内部进水结冰胀裂部件，安装位置需距离建筑物外墙不小于5m，距离道路路缘石不大于2m，同时要保证周边1.5m范围内无遮挡物，方便消防人员快速操作接口。栓体上部共设置三个出水接口，

　　其中两个为侧置的DN65内扣式接口，一个为正面的DN100大口径接口，不同口径接口可匹配不同流量需求的消防作业：小口径接口可直接接驳常规消防水带完成单干线出水灭火，大口径接口可适配大流量水炮或为消防水车提供水源补给，每个接口都配备独立的密封阀瓣与启闭控制端，不用时接口处配有防尘堵盖，避免杂物进入栓体内部堵塞供水通道。顶部的控制旋钮采用防滑式铸铜结构，操作时通过顶部阀杆带动内部升降式阀瓣完成主水路的启闭，阀瓣处采用橡胶密封副，相比传统硬密封结构，关闭状态下的渗漏量更低，同时能适配管网内一定范围的压力波动，不会因为管网水锤现象出现自动启闭失效的问题。栓体侧面的两个红色凸起部件为自动泄水装置，当消防栓完成使用关闭主阀后，

　　栓体内腔残留的存水会通过泄水装置自动排空，避免冬季低温环境下存水结冰造成栓体胀裂，这一结构设计对于北方寒冷地区的室外消防布设尤为关键，能大幅降低冬季消防栓的冻损故障率。建模过程中需要重点关注几个装配公差的匹配：一是底部法兰与地下立管的同轴度公差需控制在φ2mm以内，避免安装后栓体倾斜影响上部阀杆的启闭顺畅度；二是各接口的密封面平面度公差需控制在0.1mm以内，保证接口接驳水带后不会出现高压漏水问题；三是顶部阀杆与栓体上盖的配合间隙需控制在0.2-0.3mm之间，既要保证阀杆转动顺畅无卡滞，也要避免间隙过大造成外部雨水、灰尘进入栓体内部锈蚀阀杆螺纹。从实际布设的场景来看，这类消防栓的保护半径通常不超过120m，

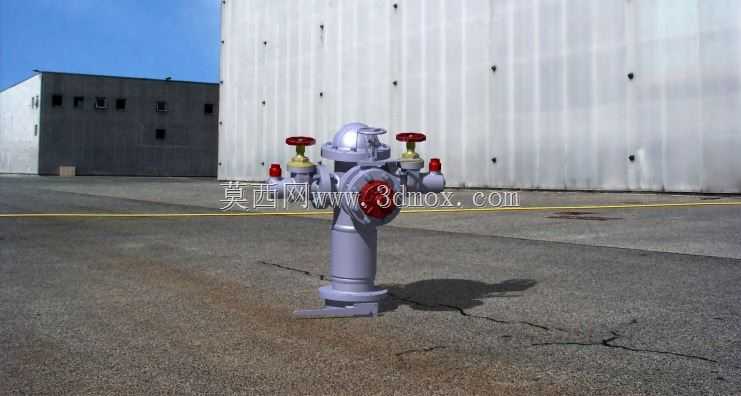

　　布设间距在市政主干道旁不超过120m，在仓储厂区内部根据存储物品的火灾风险等级，间距会压缩到80-100m，安装时栓体的出水接口方向需要朝向便于操作的开阔侧，避免接口被绿化植被、路障遮挡。栓体外部的涂装采用消防专用大红漆与浅灰底漆搭配，外露的操作部件采用防锈铜质材料，整体结构无尖锐外凸棱角，避免日常通行时磕碰行人，同时外露部件的抗外力冲击强度需满足GB 4452的相关要求，能承受普通车辆低速剐蹭不会出现结构破损或漏水问题。在结构受力设计上，栓体主体采用铸铁一体铸造成型，壁厚根据不同部位的受力情况做差异化设计：底部基座部位壁厚不小于8mm，承受安装紧固力与管网水压力的双重载荷，中部栓身壁厚不小于6mm，承受日常的外力磕碰与内部水压，上部接口部位做局部加厚处理，承受接驳水带时的拉扯力与供水时的水锤冲击力。内部的阀杆采用不锈钢材质，避免长期接触水体出现锈蚀造成启闭卡滞，阀瓣的密封橡胶采用耐水耐老化的丁腈橡胶材质，使用寿命不低于10年，无需频繁更换密封件。
