多连杆联动偏心驱动动力传输结构

项目分类:通用机械零部件 发布时间:2022-02-05 ID:544822
  • 多连杆联动偏心驱动动力传输结构
  • 多连杆联动偏心驱动动力传输结构

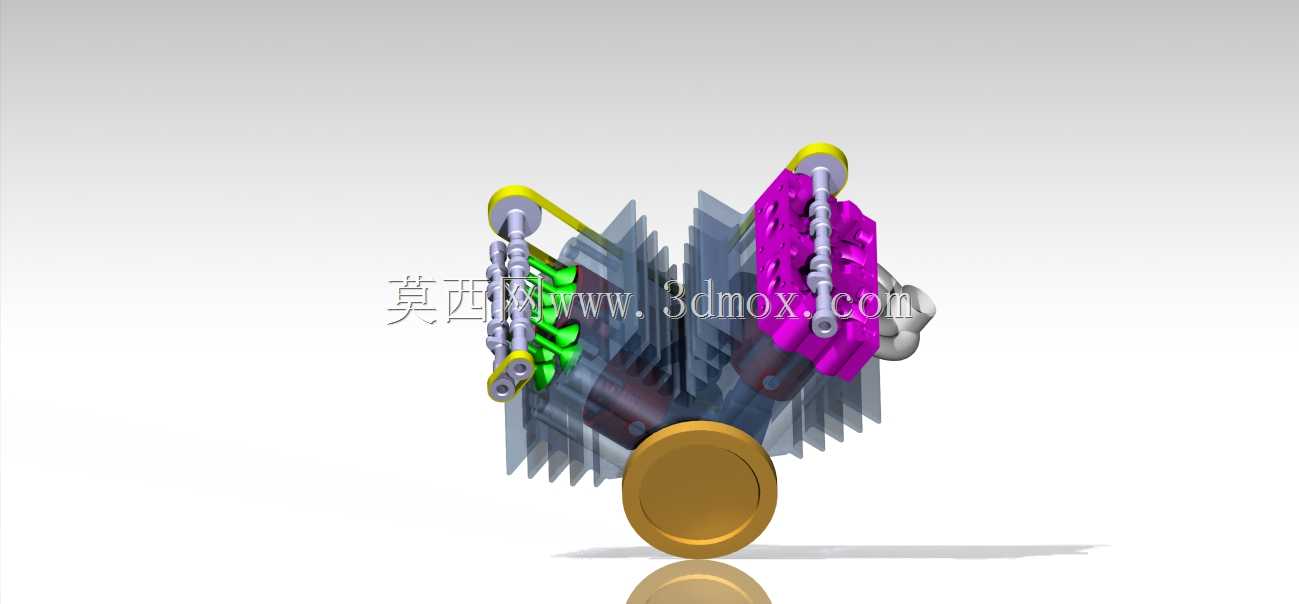

  这套动力传输结构的设计初衷,是解决小型自动化产线中多工位同步动作的动力分配问题,常见于小行程往复送料、多工位同步压合、小型分拣机构的动力输出端,能通过单动力输入实现多个执行端的同步差异化动作,省去多电机排布带来的布线复杂、同步校准难度高的问题。从结构组成来看,下部的偏心驱动盘是整个机构的动力输入核心,输入轴连接动力源后,偏心盘做圆周回转运动,通过铰接的金色连杆将回转运动转化为上部各分支连杆的往复摆动,不同长度、不同铰接点位的连杆,能输出不同行程、不同动作时序的往复运动,匹配不同工位的动作需求。设计过程中首先要确定的是偏心盘的偏心距,这个参数直接决定了主驱动连杆的总行程,需要结合所有执行端的最大行程需求反推,

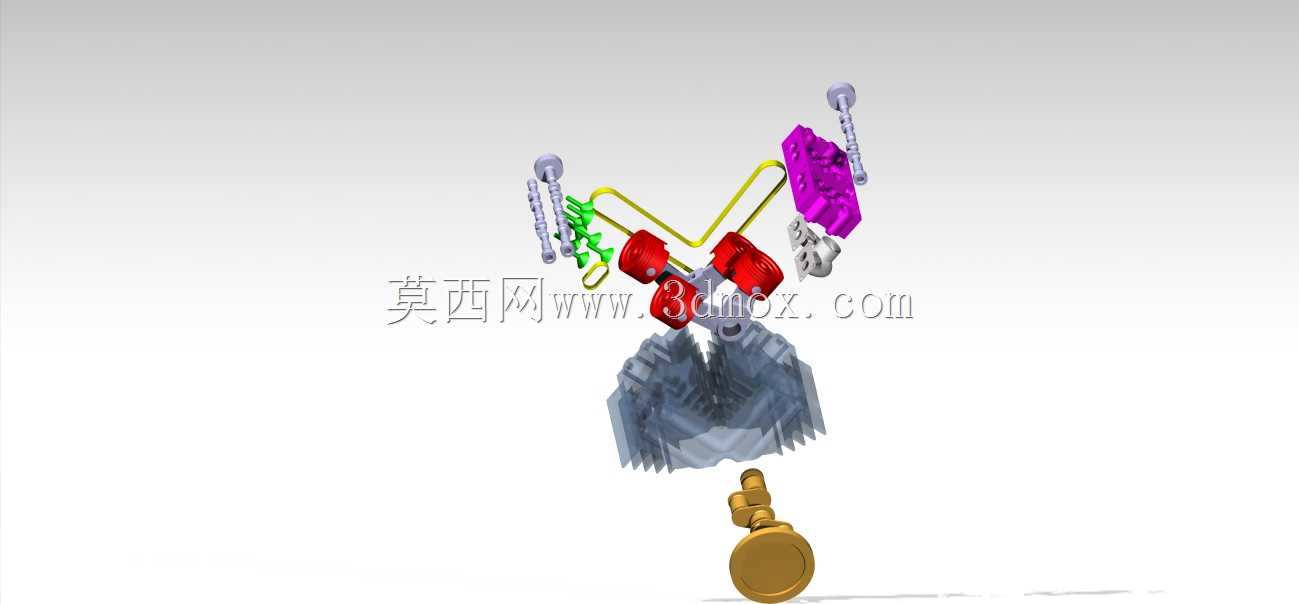

  同时要预留15%左右的行程余量,避免连杆运动到死点位置出现卡滞。上部的多组连杆采用对称式排布,左右两侧的紫色铰接座是整个上部结构的固定安装支点,所有摆动连杆都绕这两个支点做定轴摆动,设计时需要严格计算每个铰接点的旋转半径,避免不同连杆在运动过程中出现空间干涉,尤其是相邻连杆的运动包络线,要在三维建模阶段做全行程的干涉检查,确保0-360度回转范围内所有部件都不会出现碰撞。红色的铰接滑块是行程调节的关键部件,通过调整滑块在黄色导向连杆上的固定位置,可以改变对应分支输出端的行程大小,适配不同工位的动作行程需求,不需要重新加工整套连杆,就能实现一定范围内的参数调整,降低后续改造成本。绿色的缓冲限位件安装在左侧连杆的运动极限位置,

  采用弹性材质制作,能吸收连杆运动到极限位置时的冲击载荷,减少机构运行时的噪音和铰接点的磨损,延长整套结构的使用寿命。安装边界方面,整套结构的固定安装位集中在下部的输入轴支座和上部的两个紫色铰接座,三个安装点的同轴度、位置度公差需要控制在0.05mm以内,避免安装偏差带来的额外运动阻力,输入轴的轴向窜动量要控制在0.1mm以内,防止偏心盘运转时出现抖动。结构的外形轮廓在全行程运动下的最大包络尺寸,需要在安装前提前核算,和周边的设备机架、其他执行机构预留至少10mm的安全间隙,避免运行过程中出现剐蹭。铰接点的配合间隙统一设计为H7/g6的间隙配合,既能保证连杆转动灵活,又不会因为间隙过大出现运动精度丢失的问题,

  所有铰接销轴都设计有润滑注油孔,方便日常维护时加注润滑脂,减少铰接面的磨损。这套结构相比传统的凸轮多工位驱动结构,加工难度更低,不需要加工复杂的凸轮轮廓,普通的铣削、钻削设备就能完成所有零件的加工,制造成本能降低40%左右,同时调整行程更加方便,只需要调整滑块位置就能改变输出行程,适合小批量定制化的自动化设备使用,在3C产品小零件组装、文具生产加工、小型五金件冲压送料等场景都有广泛的应用空间。设计时还需要考虑动平衡问题,偏心盘的对侧需要做配重处理,避免高速运转时出现振动,整套结构的最高稳定运行转速可以达到120转每分钟,能满足大部分中低速自动化产线的动作频率需求,连杆材质选用45号钢调质处理,表面做发黑防锈处理,铰接销轴选用轴承钢淬火处理,硬度达到HRC55-60,保证长期运行下的耐磨性能。
