PF113A型11针继电器安装底座结构设计

　　在工业控制回路的布线实施环节，继电器底座是连接控制元件与现场线路的核心承载部件，这款PF113A型11针继电器底座，主要适配对应针脚规格的小型中间继电器，广泛应用在低压配电柜、自动化控制箱、设备操作回路的信号中转、小功率负载通断场景中，替代传统直接焊接继电器引脚的布线方式，大幅降低后期元件更换、线路检修的操作难度。从实际使用场景来看，这类底座常部署在工厂生产线的控制机柜内，需要适配多股铜芯硬线、软线的压接安装，同时要承受车间内的温度波动、轻微振动，避免继电器插装后出现接触不良、引脚脱开的故障。

　　从结构设计逻辑来看，这款底座采用了分体式卡装的结构思路，主体基座采用绝缘工程塑料一体成型，上部的圆形针座区域按照11针继电器的引脚排布做了精准的孔位设计，每个插孔内部都预留了导电夹片的安装槽，夹片采用弹性铜材冲压成型，表面做镀镍防氧化处理，既保证继电器插装时的插拔力度适中，又能长期维持稳定的接触电阻，避免大信号传输时出现接触压降超差的问题。基座下部的接线端采用了螺钉压接的结构，每个接线位都对应独立的导线容纳槽，可容纳截面积0.5-2.5平方毫米的控制导线，压接螺钉下方带有压线垫片，锁紧时不会损伤导线线芯，同时能提供足够的压紧力，防止设备运行振动导致导线松脱。

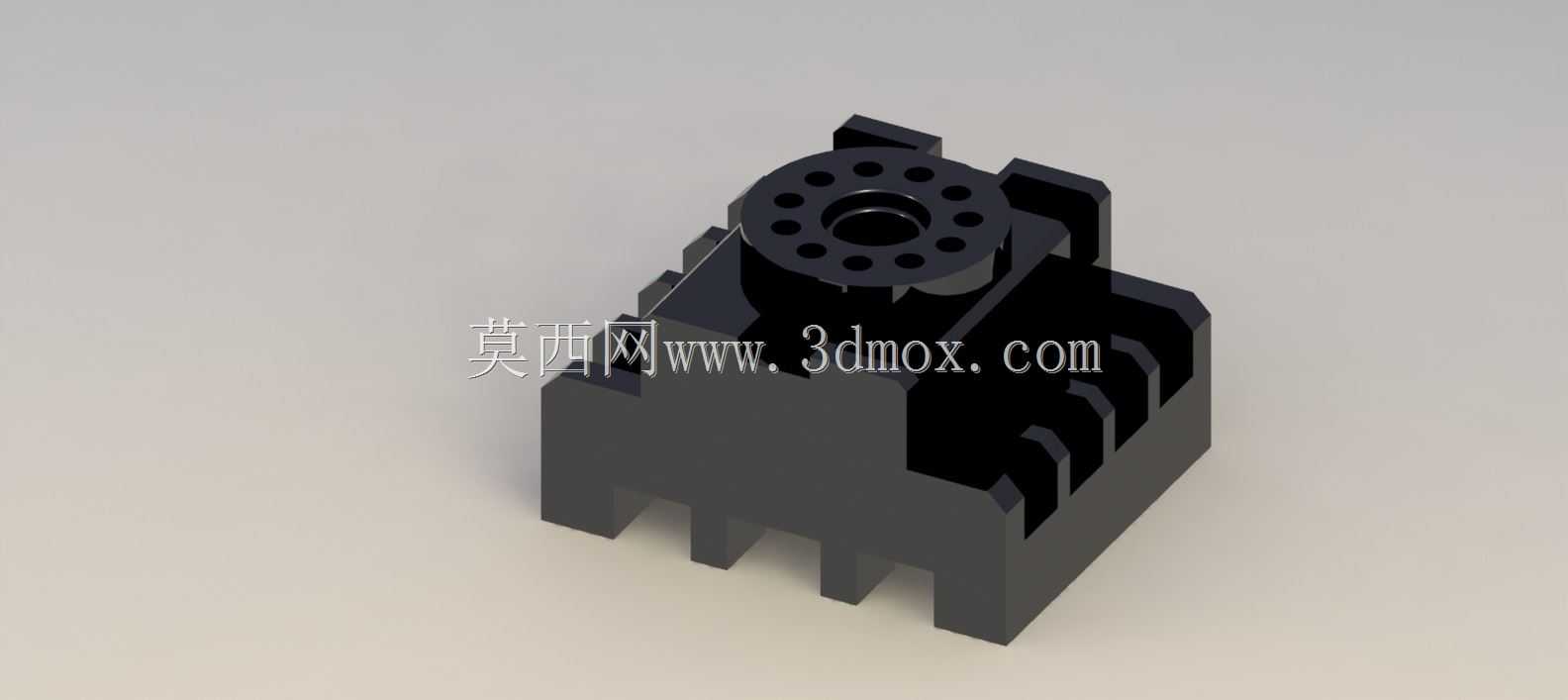

　　外形与安装边界方面，这款底座整体采用方块式基座结构，底部带有标准的导轨安装卡扣，可直接卡装在DIN35mm标准电气安装导轨上，无需额外打孔固定，适配绝大多数工控机柜的安装规范；底座的侧边带有相邻拼接的定位卡槽，多只底座并排安装时可以通过卡槽互相嵌合，保持排布整齐，避免导轨上的底座出现滑移错位。上部的圆形插装区域做了凸起的定位挡边，继电器插装时可以通过挡边快速对位，防止插反导致的引脚接错、元件烧毁问题；插装孔的排布完全匹配对应型号继电器的引脚定义，每个插孔旁都预留了标识刻印的平面，可直接打印线号、回路编号，方便现场布线时的核对校验。

　　从功能特性上看，这款底座的绝缘基座采用阻燃级工程塑料制作，可耐受常规工控环境的温度变化，阻燃等级满足低压电气元件的安全要求，即使回路出现短时过载打火，也不会出现基座熔融蔓延的风险。基座侧面的散热槽结构，既可以减少材料用量降低成本，又能在继电器长期带载工作时，辅助散发引脚接触部位产生的微量热量，避免局部温度过高加速绝缘材料老化。底座的插拔结构做了阻尼优化，继电器插装到位后会有轻微的卡扣锁止感，防止设备运输、振动过程中继电器从底座上松脱，拆卸时只需轻微撬动卡扣即可拔出元件，无需使用额外工具。

　　在实际选型应用中，这类11针继电器底座通常适配三开三闭带公共端的小型中间继电器，可同时完成多路控制信号的中转，常见于机床控制回路、生产线信号联锁回路、照明控制箱的元件部署中，相比直接将继电器焊接在电路板上的安装方式，底座式安装可以在继电器触点老化、线圈烧毁时快速更换元件，无需重新布线焊接，大幅缩短设备故障停机的维修时间。设计过程中需要重点把控插孔的位置度公差，保证每个插孔与继电器引脚的同轴度偏差在允许范围内，避免插装时出现引脚弯折、接触偏斜的问题；同时接线端的爬电距离、电气间隙要满足低压电气的安全规范，相邻接线端子之间的绝缘隔离筋要足够高，防止导线毛刺、积尘导致的极间短路问题。
