12V直流行星减速齿轮电机三维结构

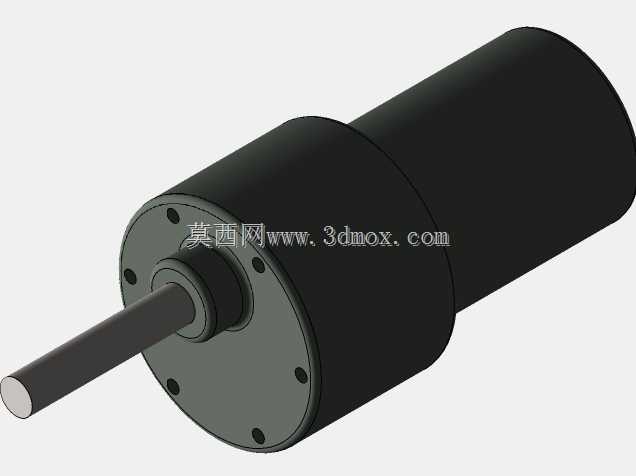

　　做小型自动化设备选型的时候，这类带齿轮减速的直流电机是绕不开的动力元件，尤其是桌面级小型输送、智能小车驱动、小型阀门执行、家用小电器传动这类对安装空间有严格限制、又需要低转速大扭矩输出的场景，选对减速电机的结构参数能省掉后期大量的调试麻烦。这个模型还原的是一款12V供电的直齿减速电机，从结构上看是把常规的高速直流有刷电机和一级直齿减速箱做了集成式设计，输出轴直接从减速箱端盖中心伸出，不需要额外加装联轴器或者外置减速结构，对紧凑安装的场景适配性很强。

　　先从安装边界说起，做结构排布的时候首先要卡的就是外形尺寸，这款电机的减速箱端盖直径是37mm，后端驱动电机的机壳直径是28.54mm，不含输出轴的整机长度是63mm，输出轴的轴伸长度是30mm，这些尺寸在做安装座设计的时候必须留够公差，尤其是端盖上的6个安装孔，是沿端盖圆周均匀分布的，做安装法兰的时候孔位要和端盖孔位完全对齐，避免装配的时候出现应力别劲的问题，长期别劲运行会加速减速箱齿轮的磨损，还会导致输出轴跳动超差。输出轴是光轴结构，没有做键槽，靠顶丝或者过盈配合和负载轮、传动摇臂连接，适合小扭矩的轻载传动场景，额定输出扭矩能到3.43N·m，也就是常说的35公斤厘米，输出转速是每分钟100转，这个参数刚好匹配小型传送带的驱动、自动售货机的货道推送、小型云台的转动驱动这类不需要太高转速、但需要一定启动力矩的场景。

　　从设计思路上看，这款电机采用的是同轴式直齿减速结构，高速电机的输出轴直接和减速箱的输入齿轮连接，通过齿轮组的减速增扭之后把动力传递到输出轴，同轴结构的好处是整机的对中性好，转动的时候径向跳动小，不需要额外做偏心调整，而且直齿齿轮的加工成本低，传动效率比蜗轮蜗杆结构高，适合低压直流供电的低功耗场景，不会因为减速结构的损耗导致电池供电的时候续航大幅缩水。端盖采用的是发黑处理的金属材质，既可以起到防锈的作用，也能在电机运行的时候辅助散热，毕竟直流有刷电机长时间运行的时候电枢和碳刷会产生热量，金属端盖可以把减速箱和电机内部的热量快速传导到外部安装结构上，降低整机的温升。

　　实际选型应用的时候要注意几个边界条件，首先是供电电压必须匹配12V直流，过压会导致电机转速超标、碳刷磨损加快，欠压则会出现扭矩不足、启动困难的问题；其次是径向负载的限制，因为输出轴是悬臂结构，安装同步轮或者链轮的时候不能让带轮离端盖太远，否则会给输出轴轴承带来过大的径向力，长期运行会导致轴承旷量、输出轴偏心；另外这款电机的减速箱是润滑脂密封结构，不需要后期额外加注润滑油，装配的时候不要随意拆解减速箱端盖，避免润滑脂流失或者齿轮错位导致传动卡滞。

　　在做三维建模的时候，这个模型把端盖的安装孔位、输出轴的轴径公差、机壳的台阶过渡都做了还原，导入装配体的时候可以直接用来做干涉检查，不用再自己测绘尺寸，尤其是做小型设备的布局设计时，可以直接把这个模型拖入装配环境，排布安装座的位置、预留接线空间、核对和周边传动部件的连接尺寸，能大幅缩短前期方案设计的时间。要注意的是这类集成减速电机的输出轴和机壳是有同轴度公差的，做安装孔设计的时候不要把输出轴的过孔做的太小，要留0.2到0.3mm的间隙，避免加工误差导致输出轴和安装板刮蹭。另外电机的尾部是接线端，做结构设计的时候要在电机尾部预留至少10mm的接线空间，不要把其他结构件紧贴电机尾端布置，防止挤压导线导致绝缘破损短路。

　　从应用场景拓展来说，除了常规的小型自动化设备，这款电机也可以用在小型智能家居的传动结构上，比如电动窗帘的驱动、自动晾衣架的升降动力、小型宠物喂食器的出料机构，因为12V属于安全电压，在家用场景下使用不会有触电风险，而且100转的输出转速不会因为转速太快导致机构动作过猛，搭配简单的PWM调速电路还可以实现转速调节，适配不同的动作速度需求。在做负载匹配的时候要注意，不要让电机长期在堵转状态下运行，堵转的时候电流会大幅升高，很容易烧坏电枢绕组，必要的时候要在传动链上加装过载保护结构，比如摩擦离合器或者扭力限制器，避免负载卡死的时候损坏电机。
