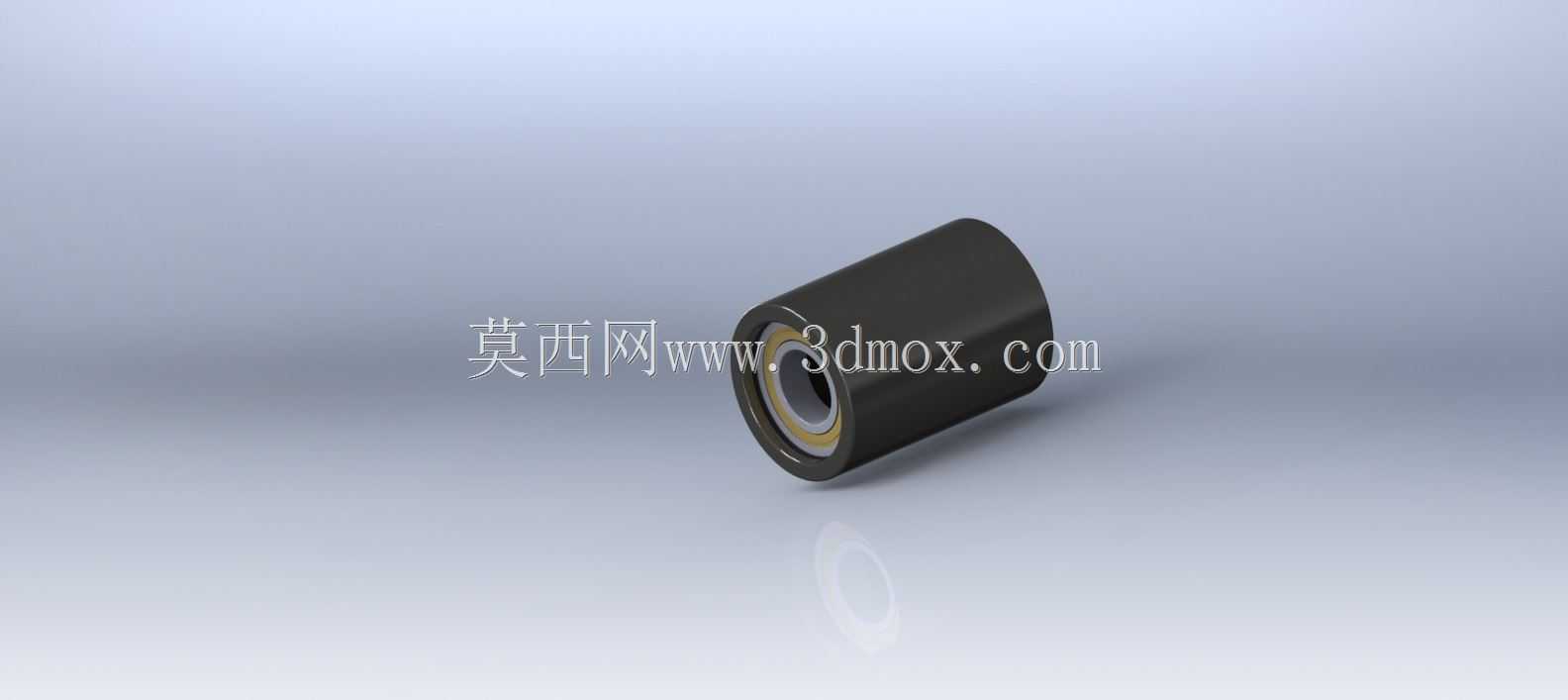

带内部卡环的25毫米轴承箱结构

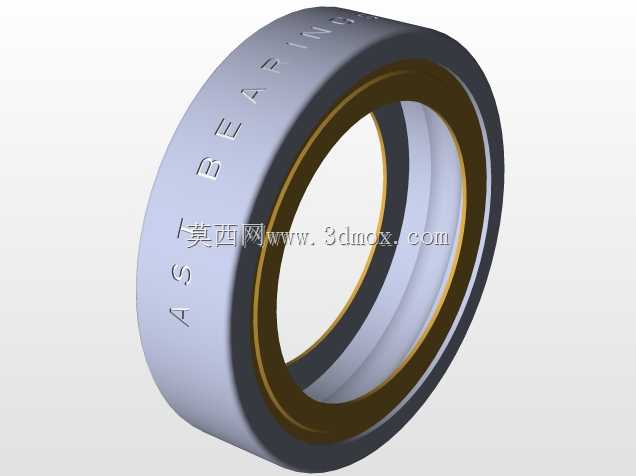

　　在常规的中小功率传动轴系布局里，这类25毫米规格的轴承箱往往承担着轴系径向定位、轴承外圈约束以及载荷传递的核心作用，区别于一体式轴承座的厚重结构，这种筒式轴承箱更适配安装空间紧凑、轴系需要贯穿布置的场景，比如小型输送线的从动辊支撑、轻型搅拌设备的轴端固定、小型风机的叶轮轴定位等工况，都能看到这类结构的实际应用。从实际使用的角度出发，这类筒式轴承箱的核心功能是为标准深沟球轴承或者角接触轴承提供稳定的外圈安装基准，内部集成的卡环槽结构，是为了替代传统的端盖压装固定方式，在轴向安装空间受限的场景下，通过孔用弹性卡环直接限制轴承外圈的轴向窜动，既减少了端盖加工、螺栓固定的工序，也能有效压缩整个轴系支撑段的轴向尺寸，

　　适配那些对安装长度有严格限制的紧凑设备布局。设计这类结构的时候，首先要匹配对应内径规格轴承的外径公差，筒体内孔的尺寸精度通常要控制在H7级别的公差带，保证轴承外圈压装后不会出现松旷跑圈的问题，同时内孔的圆柱度误差需要控制在0.01毫米以内，避免轴承安装后出现内圈外圈偏斜，导致轴系回转卡滞、轴承提前磨损的问题。内部的卡环槽尺寸需要严格匹配对应规格孔用卡环的标准尺寸，槽的宽度要略大于卡环的自由厚度，槽的深度要保证卡环装入后，露出槽体的高度能够完全挡住轴承外圈的端面，同时槽的位置要和轴承安装后的端面位置精准对齐，保证卡环装入后不会对轴承外圈产生额外的轴向预紧力，避免轴承工作时因为轴向过盈导致温升过快、润滑脂失效加速。

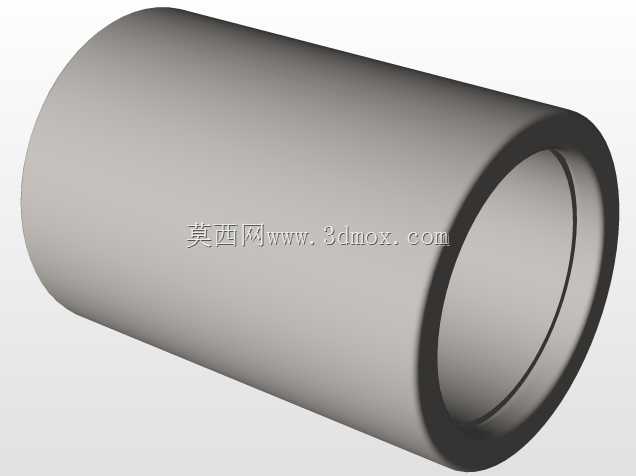

　　外形上采用等直径的圆筒结构，外圆面可以根据实际安装需求设计成过盈配合压入安装机架的孔位，也可以额外加工法兰边通过螺栓固定在设备墙板上，25毫米的内通径对应的是适配轴径25毫米的标准轴承，整个筒体的长度可以根据实际安装的轴承宽度、卡环安装预留间隙以及轴系的跨距需求做调整，安装边界上需要注意，筒体压入安装孔的时候，入口端需要设计15到30度的导入倒角，避免压装过程中刮伤安装孔的内壁，同时筒体内孔的两端也需要设计小尺寸的倒角，方便轴承压装的时候顺利导入，不会磕伤轴承外圈的配合面。在载荷传递的设计考量上，筒体的壁厚需要根据实际承受的径向载荷做核算，常规轻型工况下壁厚不小于5毫米即可满足强度要求，如果是承受冲击载荷的工况，还需要适当增加壁厚，

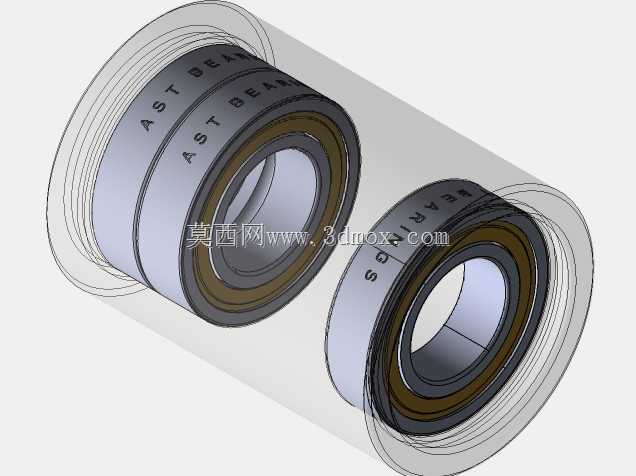

　　同时可以在筒体外圆对应轴承承载区的位置做局部加厚处理，提升支撑刚性，避免载荷作用下筒体出现形变导致轴承孔失圆。另外这类结构的润滑设计也比较灵活，可以在筒体壁上加工润滑油孔，对应轴承的滚动体位置，方便日常维护的时候加注润滑脂，不需要拆解整个轴系就能完成润滑保养，相比封闭式的轴承座结构，维护操作更加简便。实际装配的时候，需要先将卡环装入筒体内部的卡环槽内，确认卡环完全卡入槽底没有翘起之后，再将轴承从筒体的另一端平稳压入，直到轴承端面贴合卡环表面，压装过程中需要保证压装力均匀作用在轴承外圈端面，不能通过滚动体传递压装力，避免损伤轴承的滚道和滚动体。这种结构相比分体式的轴承座，零件数量更少，加工工序更短，同轴度更容易保证，因为整个轴承安装孔是一次装夹加工完成的，不存在分体式座体合装带来的同轴度误差，对于回转精度要求较高的轻型轴系来说，能够有效降低轴系的回转跳动，提升设备运行的平稳性。在一些需要做轴系密封的场景下，还可以在筒体的两端内孔预留密封件的安装槽位，加装骨架油封或者毡圈密封，避免外界的粉尘、水汽进入轴承内部，同时防止轴承内部的润滑脂泄漏，适配多粉尘、潮湿的恶劣工况，比如小型粮食加工设备、户外轻型输送设备的轴系支撑，都可以通过这种附加密封槽的设计提升结构的环境适应性。
