工业设备用红色蘑菇头急停操作部件

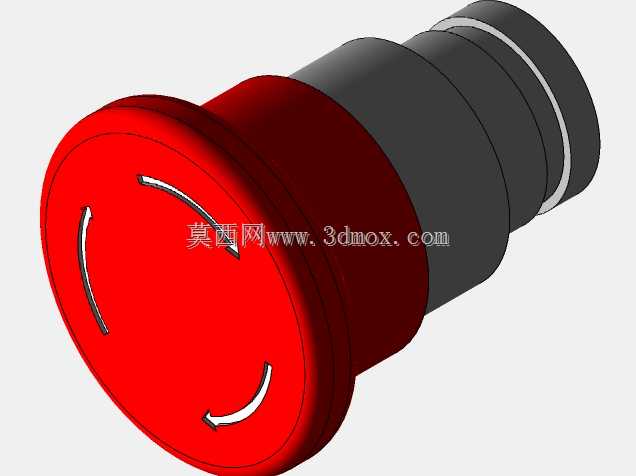

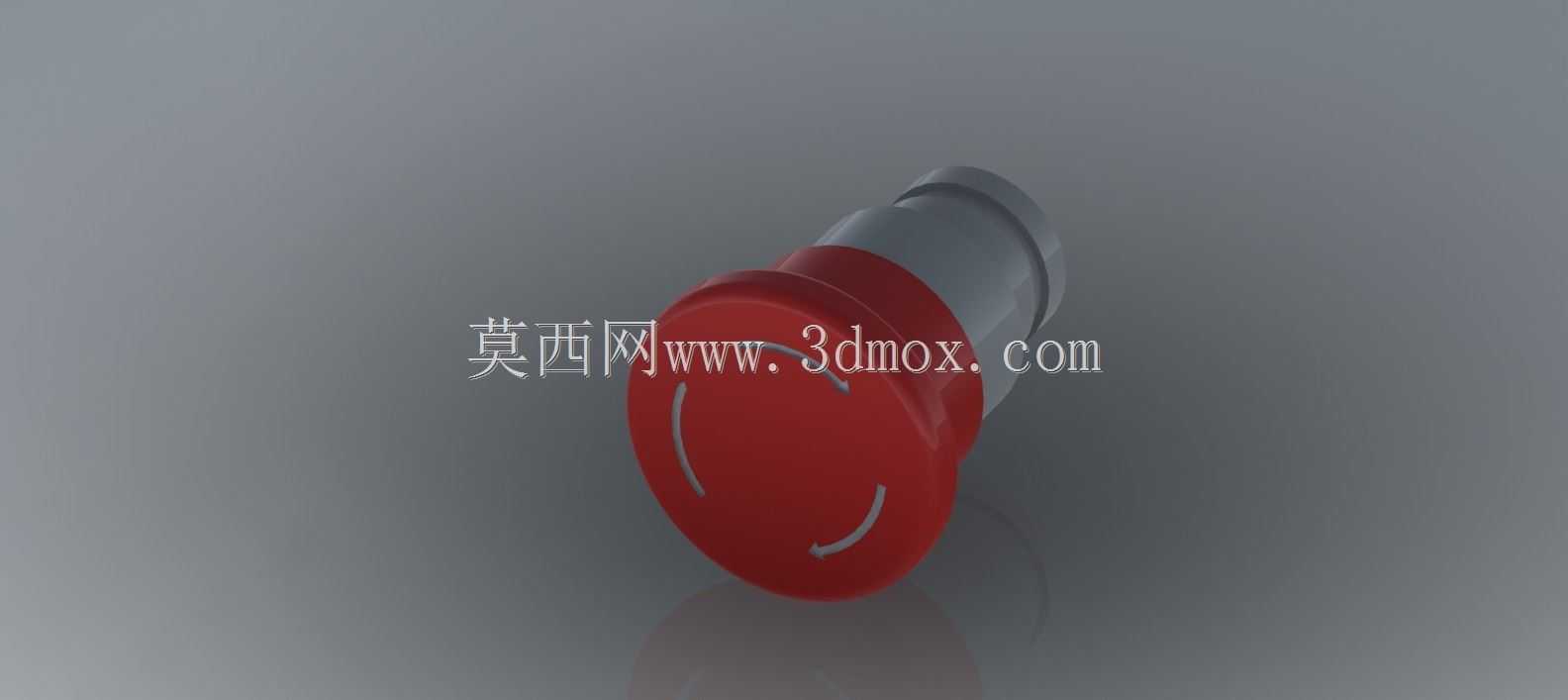

　　在各类工业生产设备的操作回路设计中，急停操作部件是不可缺失的安全冗余配置，这类部件的核心作用是在设备出现异常工况、人员操作失误或者现场出现安全隐患时，能够以最直接的操作方式切断设备的动力输出回路，让运行中的设备快速进入停止状态，避免安全事故扩大。这款红色蘑菇头式的急停操作部件，在结构设计上充分考虑了现场操作的实际需求，头部采用大直径的红色蘑菇造型，区别于设备面板上其他常规的功能按钮，操作人员在出现紧急情况时不需要精准定位按钮位置，仅凭视觉上的醒目红色提示和大尺寸的按压面，就可以快速完成拍按操作，哪怕是佩戴劳保手套的状态下，也不会出现按空、按偏的情况。

　　从安装适配的角度来看，这款急停部件的主体采用圆柱式安装结构，适配工业领域通用的面板开孔尺寸，安装时只需要将主体从面板正面穿入预留开孔，在背面通过配套的锁紧螺母完成固定即可，不需要额外设计定制化的安装结构，能够直接适配绝大多数电控柜、设备操作面板的安装布局，安装边界的预留尺寸只需要考虑蘑菇头头部的旋转复位空间，不需要额外预留过大的操作间隙，对于紧凑布局的小型设备操作面板也能友好适配。

　　功能设计层面，这款急停部件采用按压触发、旋转复位的经典结构逻辑，当操作人员拍按下蘑菇头之后，内部的触点结构会完成状态切换，常闭触点断开以切断设备的控制回路，同时蘑菇头会保持在锁定位置，不会因为外力消失就自动复位，避免设备在故障未排除的情况下意外重启；只有当故障排查完成，现场确认安全之后，操作人员按照标识方向旋转蘑菇头，部件才会回弹到初始位置，触点恢复导通状态，设备才能重新启动，这种锁定式的结构设计从机械层面规避了误复位带来的安全风险。

　　在实际的场景适配中，这类急停部件广泛应用在自动化生产线、机床设备、输送设备、起重设备等各类需要安全急停控制的工业场景中，设计选型时除了考虑安装尺寸的匹配，还要结合设备的控制回路电压、触点容量来匹配对应的触点模块，这款部件的结构预留了标准的触点模块安装位，可以根据实际的回路需求配置不同数量的常开、常闭触点，满足不同设备的安全回路设计要求。建模过程中，对蘑菇头表面的防滑凹槽做了精准的结构还原，这部分结构不仅是外观标识，在旋转复位操作时能够增加手指与按钮表面的摩擦力，即便是手上沾有少量油污、冷却液的工况下，也能顺利完成旋转复位操作，不会出现打滑的情况；按钮主体的金属安装基座做了台阶式的结构设计，既能够保证安装时的结构强度，避免长期拍按操作导致部件松动，也能和面板之间形成良好的贴合，配合密封垫圈还可以实现基础的面板防护能力，适配车间多粉尘、少量溅液的使用环境。

　　从结构设计的细节来看，蘑菇头与基座之间的活动间隙做了合理的控制，既保证按压、旋转操作时的顺畅度，不会出现卡滞的情况，也避免间隙过大导致粉尘、碎屑进入部件内部，影响触点的接触可靠性。部件的整体配色采用工业安全标准规定的醒目标识红色，和设备面板上的其他启动、停止、功能按钮形成明确的视觉区分，操作人员在距离设备一定距离的位置就能快速识别急停按钮的位置，符合工业安全设计的人机工程要求。在三维建模的过程中，所有的安装配合尺寸都按照行业通用的急停按钮规格进行还原，包括安装螺纹的规格、基座的长度、蘑菇头的突出高度等参数，都可以直接用于设备操作面板的开孔设计、布局干涉检查，不需要再对模型进行额外的尺寸修正，能够直接导入到设备的整体装配模型中，完成虚拟装配验证，检查操作空间是否充足、和周边其他操作部件是否存在干涉，提前规避实际加工装配时出现的尺寸不匹配问题。
