盘头十字槽塑料自攻螺钉结构模型

项目分类:通用五金配件 发布时间:2022-02-05 ID:544895

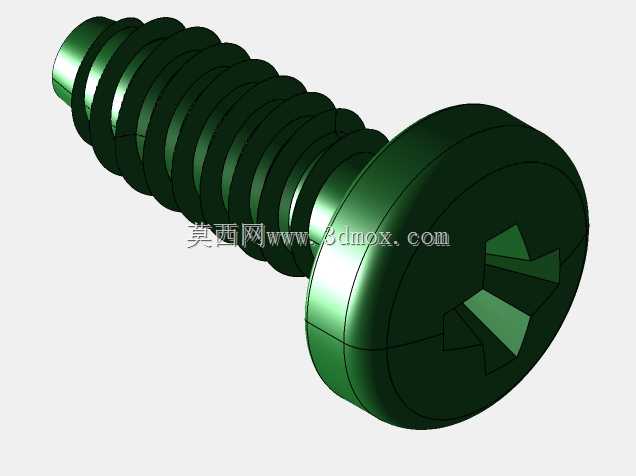

  • 盘头十字槽塑料自攻螺钉结构模型

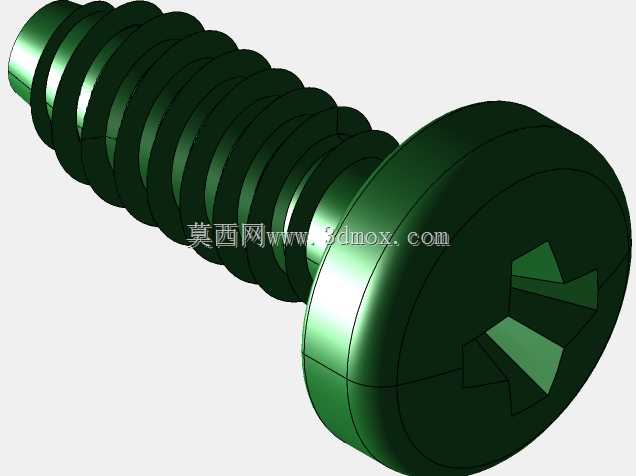

  • 盘头十字槽塑料自攻螺钉结构模型

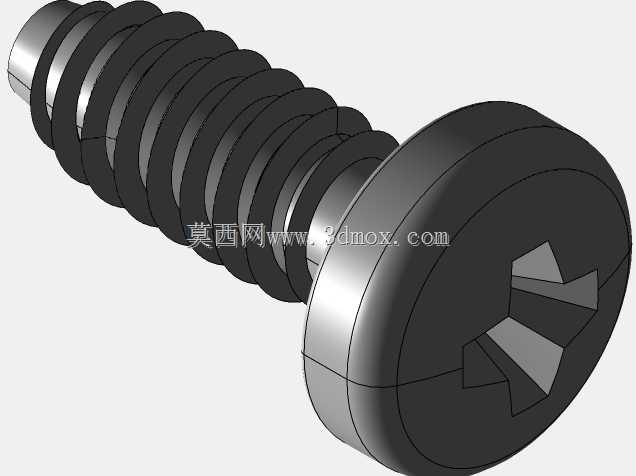

  • 盘头十字槽塑料自攻螺钉结构模型

  在消费电子外壳装配、小型家电壳体拼接、塑料玩具结构固定这类场景里,盘头十字槽自攻螺钉是出镜率极高的紧固件,不需要预先在塑料基材上攻出内螺纹,拧入过程中螺钉的螺纹会在预制的光孔内壁挤压出匹配的螺纹牙型,大幅降低塑料件的装配工序成本,也减少了额外螺母、垫片的零件管理成本。做这类螺钉的三维建模时,首先要明确它的安装边界:公称直径3mm,有效螺纹长度8mm,盘头的外径要控制在5.4-5.6mm区间,盘头厚度控制在1.8-2.0mm,这个尺寸是为了保证拧入后盘头的承压面足够覆盖塑料件的安装孔边缘,不会因为压强过大导致塑料孔周压裂、发白,同时盘头的高度不会突出装配面过多,避免干涉外壳的外观面或者相邻零件的装配空间。

  十字槽的尺寸要匹配对应规格的十字螺丝刀批头,槽深不能过浅否则容易拧花打滑,也不能过深否则会削弱螺钉头部的结构强度,拧入时头部容易出现开裂变形。螺纹部分的设计要适配塑料件的特性,牙型角比机用螺钉稍大,牙距更宽,螺纹大径和小径的差值控制在合理范围,这样拧入塑料时不会因为切削量过大导致塑料孔壁崩碎,同时能保证足够的咬合力,在设备正常的振动、温度变化工况下不会出现松脱。建模过程中要注意螺纹收尾的过渡处理,靠近螺钉末端的螺纹要做逐渐收窄的导向结构,方便螺钉对准安装孔,初始拧入时不会偏斜,避免孔位被顶歪导致装配错位。盘头和螺杆衔接的位置要做微小的圆角过渡,避免应力集中,因为螺钉拧紧时这个位置承受的扭矩最大,

  直角过渡很容易在拧紧力矩超标时出现螺杆从头部断裂的问题。实际选型应用时,要注意匹配塑料件的安装孔尺寸:光孔的内径要略小于螺钉螺纹小径,一般控制在2.4-2.6mm,孔的深度要比螺钉拧入深度深1mm左右,给螺钉拧入时挤压产生的塑料形变预留容留空间,避免塑料被挤压后向上溢出顶起螺钉头部,导致装配面出现缝隙。这类螺钉主要用于热塑性塑料件的连接,比如ABS、PP、PC这类常用的工程塑料壳体,相比机螺钉加螺母的连接方式,它的装配效率更高,只需要单侧操作就能完成紧固,适合自动化装配线的批量作业,在小型电器的内部结构固定、电路板和塑料支架的连接、塑料外壳的拼合位置都能用到。建模时还要还原盘头的承压面细节,承压面要做平整处理,不能有凸起或者歪斜,

  否则拧紧后螺钉头部会出现偏斜,导致受力不均,连接可靠性下降。十字槽的槽型要做轻微的脱模斜度,和实际生产的冷镦成型工艺匹配,避免模型出现和实际加工不符的尖锐直角结构,方便后续做装配仿真、干涉检查的时候能准确还原真实零件的装配状态。在做整机的装配校核时,要预留螺丝刀的操作空间,螺钉头部上方至少要留出15mm的垂直空间,保证批头能完全卡入十字槽,不会被周边的加强筋、立柱结构挡住,导致无法顺利拧紧。另外要注意,这类螺钉不适合用于频繁拆卸的位置,多次拧入拧出会破坏塑料孔内挤压形成的螺纹牙,导致连接滑牙,如果是需要经常拆卸的维护位置,一般会在塑料件里预置铜螺母,再配合机螺钉使用,但对于一次性装配、很少拆卸的壳体结构,这类自攻螺钉的综合成本和装配效率优势非常明显。建模时的螺纹部分如果是用于外观展示,可以做简化的装饰螺纹,如果是用于有限元受力分析、装配扭矩仿真,就要还原真实的牙型轮廓,准确计算螺纹和塑料孔壁的接触面积,校核不同拧紧力矩下的塑料件应力,避免出现拧紧时塑料件开裂的问题。
