CPC软管倒钩无阀直列式管接头插入件

　　在液冷温控、小型流体输送回路的搭建过程中，接头作为管路衔接的核心基础元件，其结构合理性直接决定了回路的密封可靠性、拆装效率与长期运行稳定性，这款CPC系列直列式软管倒钩无阀插入接头，就是针对小通径流体回路的快速接驳需求开发的专用衔接部件。从实际应用场景来看，这类接头广泛覆盖电子设备液冷散热、实验室小型流体管路、医疗设备冷却回路、小型工业温控装置等领域，尤其适合需要频繁拆装维护、管路通径较小、工作压力处于中低压区间的回路场景，相比传统的卡套、粘接式接头，它的拆装无需额外工具，能大幅缩短设备维护时的管路拆装耗时，同时避免粘接固化等待、卡套预装错位带来的密封失效风险。

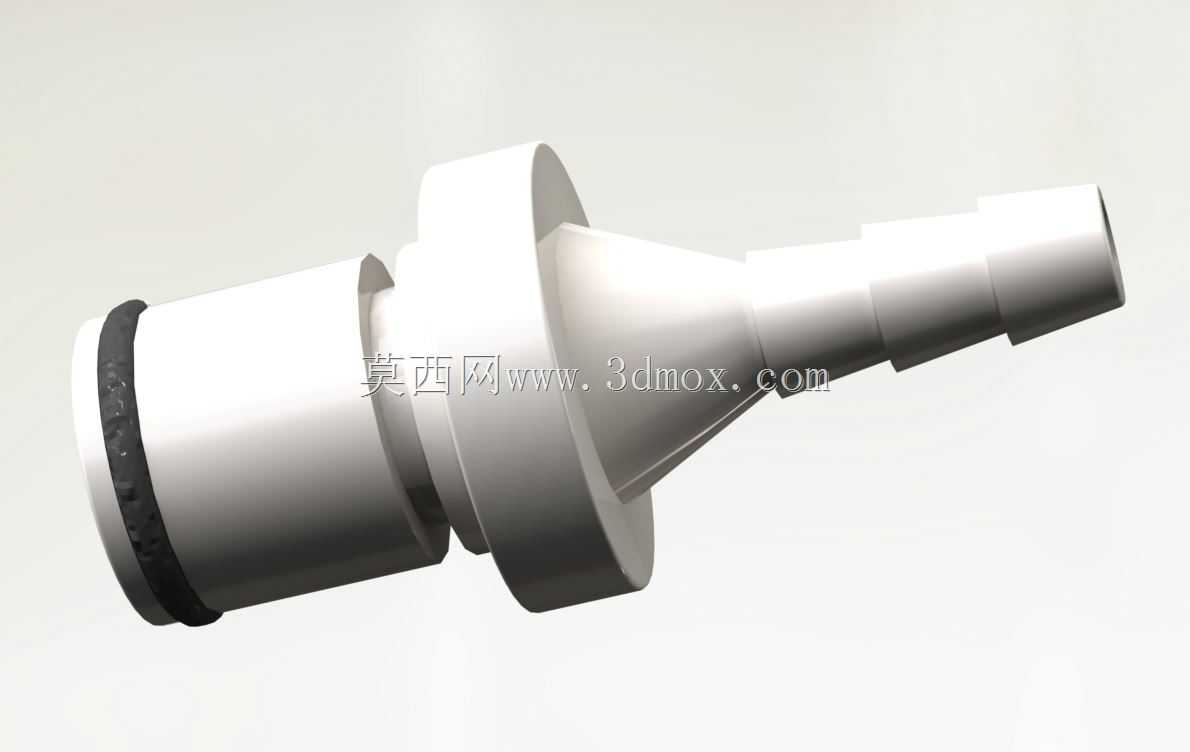

　　从功能特性上看，这款接头采用无阀直通式结构，内部没有设置截止阀芯，流体通过时的流阻极低，不会出现带阀接头常见的节流压损问题，能保证冷却介质、输送流体在管路内的顺畅流通，不会因为接头处的通径突变造成局部紊流，影响整个回路的流量稳定性。接头的一端为标准CPC公端插入结构，外侧设置有密封胶圈与定位卡合结构，与对应规格的CPC母端对接时，能通过卡合结构实现轴向锁定，配合胶圈的径向挤压密封，在额定工作压力范围内不会出现松脱、渗漏问题，对接到位时会有清晰的卡合反馈，操作人员无需额外检查即可确认连接到位，避免虚接引发的漏液故障。另一端为阶梯式软管倒钩结构，倒钩的外径尺寸略大于对应规格软管的内径，插入软管后，倒钩的逆向止退齿能牢牢咬合软管内壁，即使管路受到一定的轴向拉拽力，也不会出现软管脱落的问题，阶梯式的结构设计可以兼容一定范围内不同内径的软管，减少现场选型时的规格匹配难度，倒钩的边缘做了圆弧过渡处理，插入软管时不会割伤软管内壁，避免长期使用过程中软管内壁破损产生碎屑堵塞回路。

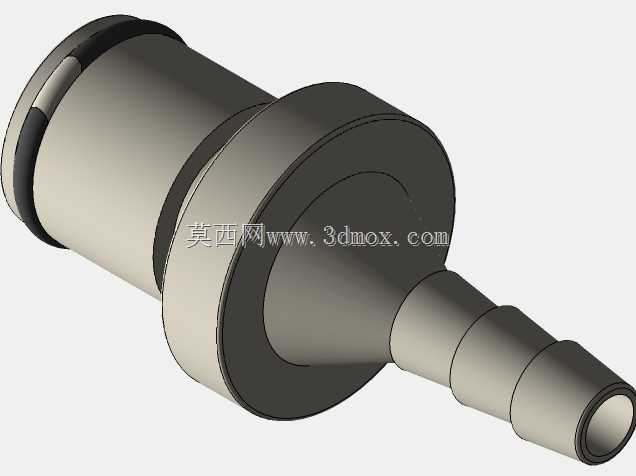

　　从设计思路层面拆解，这款接头的整体结构遵循流体通路同轴设计原则，从公端入口到倒钩端出口的整个流道保持同轴度一致，没有出现偏心、台阶错位的问题，能最大程度降低流体通过时的局部阻力，减少流道内的介质滞留死角，避免输送带有微小颗粒的介质时出现杂质沉积堵塞的问题。接头中部的法兰凸缘结构，一方面作为对接时的轴向定位面，控制公端插入母端的深度，避免插入过深顶坏母端内部结构，或是插入过浅导致密封配合长度不足引发渗漏；另一方面也可以作为管路固定时的受力面，在需要对接头进行轴向固定的场景下，可以通过管卡、支架卡在法兰凸缘位置，避免管路运行过程中的振动传递到对接位置，造成密封面磨损。接头整体采用耐温耐腐的工程塑料材质注塑成型，相比金属接头重量更轻，不会在长期接触水基冷却介质时出现锈蚀问题，同时材质本身的自润滑特性也能降低对接插拔时的摩擦力，提升多次插拔后的结构耐用性，外侧的密封胶圈采用弹性耐老化材质，长期压缩状态下也能保持足够的弹性回弹力，保证密封性能的长期稳定。

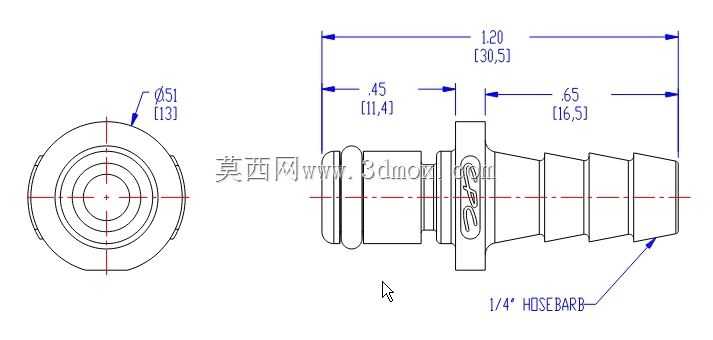

　　从安装边界与尺寸适配角度来看，这款接头的公端插入尺寸严格匹配CPC标准PMC121/4系列母端接口，对接时的插入深度、密封配合直径、卡合槽位置都遵循统一的尺寸规范，能和同规格的标准CPC母端实现完全互换，不需要针对特定品牌的母端做结构修改。倒钩端适配的软管内径覆盖常用的小通径软管规格，插入软管后需要配合对应规格的喉箍在倒钩位置做二次紧固，在压力波动较大、振动较强的应用场景下，能进一步提升软管连接的可靠性。接头整体的径向最大尺寸为中部法兰位置的外径，在做管路布局设计时，需要预留足够的径向操作空间，保证对接插拔时手指或是辅助工具能有足够的操作空间，轴向尺寸上要考虑对接完成后公端插入母端的深度，预留足够的轴向安装余量，避免管路布局时尺寸链计算失误造成接头受轴向顶压，长期受力导致结构损坏。在实际选型应用时，需要根据回路的工作压力、介质类型、工作温度范围确认接头材质与密封件的兼容性，避免使用在超出材质耐受范围的工况下，比如输送有机溶剂、高温油类介质时，需要确认塑料材质与密封件的耐介质性能，防止长期接触后出现材质溶胀、强度下降引发的故障。
