车载点烟器式充电接头结构设计

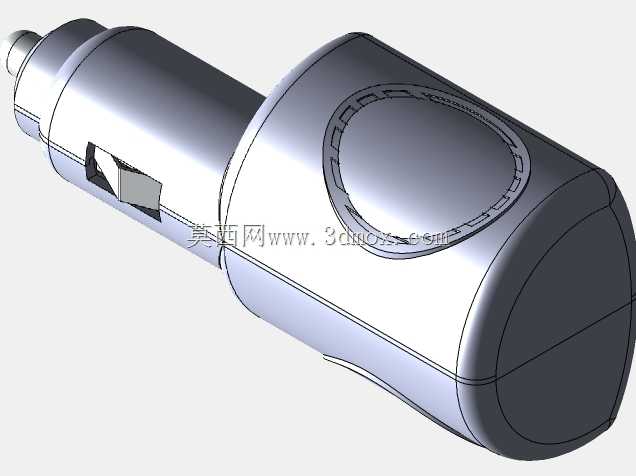

　　这款车载充电接头的设计完全围绕乘用车12V点烟器接口的使用场景展开，日常使用中，驾乘人员需要在行车过程中为手机、导航仪、行车记录仪等便携电子设备补能，而车辆原生的USB接口往往存在数量不足、输出功率不够、位置不合理的问题，这类插入点烟器取电的充电接头就成了车内补能的核心配件。从结构设计逻辑来看，整体采用分段式柱体布局，插入端做了收窄导向处理，适配不同车型点烟器套筒的内径公差，避免插入时出现卡滞或者接触不良的问题，接触弹片的位置经过反复校核，刚好对应点烟器套筒内壁的正负极接触区域，插入后能保证稳定的导电接触，即使车辆行驶在颠簸路面，也不会出现断电、接触打火的问题。主体中段设置的弹性卡扣结构，是为了匹配不同深度的点烟器安装位，

　　部分车型的点烟器套筒内嵌深度较深，普通车充插入后会完全陷入面板内，拔取十分不便，这个弹性卡扣既能在插入到位后提供适度的卡紧力，防止车辆颠簸时接头松脱甩出，又能预留合适的拔取受力位，不需要借助工具就能轻松取出。尾端的大直径圆弧端面，一方面是为了内部电路板的布局预留足够空间，现在的车充往往集成多协议快充芯片、滤波电容、过载保护模块，这些元器件都需要一定的排布空间，大直径端盖可以在不增加整体插入长度的前提下，拓展内部的径向安装空间，避免元器件堆叠带来的散热问题；另一方面圆弧过渡的外形不会在车内形成尖锐凸起，即使遇到紧急制动、碰撞等极端情况，也不会对驾乘人员造成额外的磕碰伤害。从安装边界来看，

　　整体插入段的外径控制在标准点烟器接口的公差范围内，适配绝大多数乘用车辆、部分商用车辆的12V点烟器取电口，外露段的直径做了加大处理，但不会遮挡点烟器周边的按键、储物格或者其他接口，不会影响车内原有功能的使用。功能设计上，内部集成的过流、过压、过热保护模块是核心安全设计，车辆启动瞬间的电压波动、发电机输出的电压不稳都可能损伤外接的电子设备，保护模块可以在电压异常时瞬间切断输出，避免连接的设备被烧坏，同时外壳采用阻燃耐高温的工程塑料材质，即使内部电路出现异常发热，也不会出现熔融、自燃的风险。设计过程中还充分考虑了日常使用的人机交互细节，尾端端面上预留的标识区域，可以用来标注输出参数、接口位置，

　　用户在车内光线不足的情况下也能快速找准充电接口的位置，不需要反复摸索；整体外壳的分模线做了隐藏处理，既提升了外观的精致度，也避免分模线的毛刺划伤用户手指。内部的导电部件采用弹性铜材，兼顾导电性能和弹性寿命，经过多次插拔测试后依然能保持足够的接触压力，不会因为长期使用出现接触电阻变大、发热严重的问题。散热结构的设计也融入到整体外形中，外壳的拼接缝隙预留了微小的散热通道，内部元器件产生的热量可以通过金属接触弹片、外壳材料缓慢散出，不需要额外开设散热孔，避免车内的灰尘、不慎洒入的液体进入设备内部造成短路。这类车充产品的设计不需要追求过于复杂的外形，核心是保证取电稳定、使用安全、适配性强，在满足电气性能要求的前提下，尽可能优化安装尺寸，适配更多车型的安装环境，同时兼顾日常使用的操作便利性，减少用户使用过程中的不必要麻烦。
