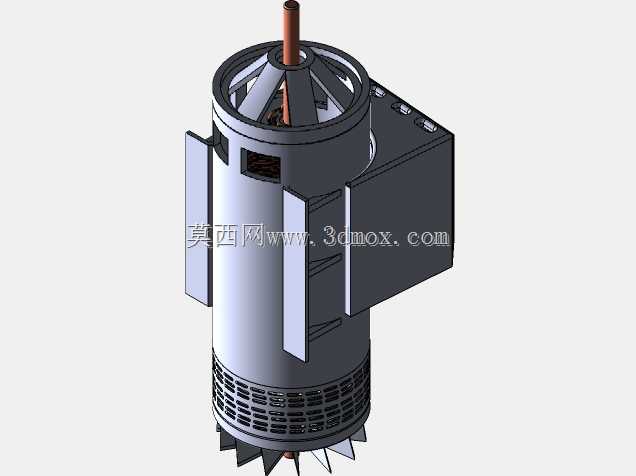

轴流式叶轮式电动发电装置结构设计

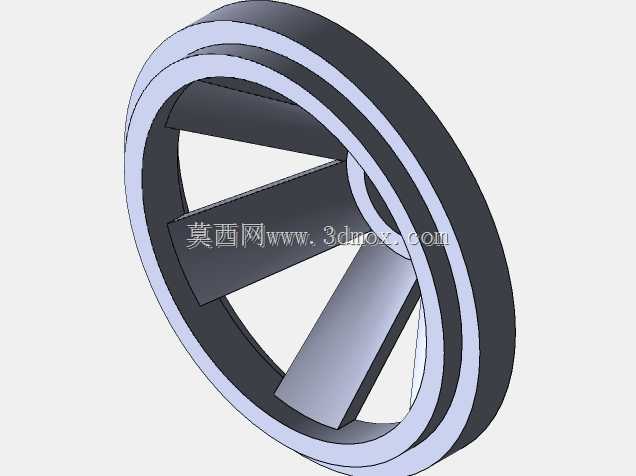

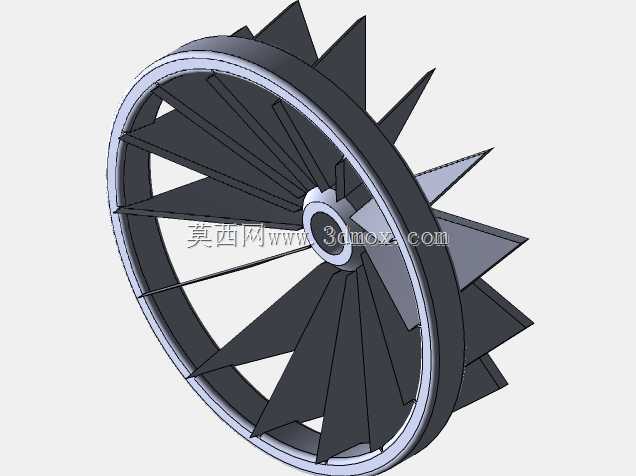

　　该结构属于流体动能与机械能转换的核心回转部件，常见于小型分布式能源回收、低品位余压利用、微型水力或风力发电场景，也可适配小型管道式流体能量回收单元，在工业管网余压发电、小型离网供电系统、便携应急发电装置中均有适配空间。从功能实现逻辑来看，该部件通过周向均匀布置的动叶片承接流体冲击，将流体的轴向动能转化为轮盘的回转机械能，再通过轮毂处的连接轴传递扭矩，带动后端发电模组完成电能输出，反向工况下也可作为电动驱动的叶轮部件，驱动流体定向流动，实现一机两用的功能切换。设计阶段首先要确定的是轮毂比，也就是轮毂直径与叶轮外径的比值，这个参数直接决定了流道的通流面积与叶片的展弦比，针对低流速、大流量的应用场景，会选取偏小的轮毂比，

　　保证足够的通流截面，降低流体入口的节流损失；如果是高流速、高压差的工况，则适当放大轮毂直径，提升轮盘整体的结构刚度，避免高转速下叶片根部出现应力集中。叶片采用等厚度直板叶型的简化设计，并非追求极致的气动效率，而是面向小批量加工、快速成型的应用需求，叶片与轮盘、轮毂的连接采用一体化成型结构，减少了装配式结构的连接松动风险，同时降低了装配工序的复杂度，适合3D打印、精密铸造这类近净成型加工工艺。叶片的安装角经过匹配计算，在设计工况下保证流体入口的攻角处于合理区间，避免出现大攻角下的流动分离，降低运行过程中的气动噪声与能量损失，每片叶片的周向排布严格遵循等角度均分原则，保证回转过程中的动平衡精度，减少运行时的径向振动，

　　降低对后端轴承组件的冲击载荷。轮盘外缘设置的加厚凸边，一方面是作为叶轮的外缘围带，减少叶片顶部的流体泄漏损失，提升能量转换效率，另一方面可以作为动平衡校正的加工基准，在叶轮完成初成型后，可通过外缘凸边的微量切削完成动平衡调校，不需要额外设计工艺基准结构。轮毂中心的通孔为轴连接结构，可适配平键、花键等多种扭矩传递连接方式，孔的轴向长度经过优化，保证与转轴的配合长度足够，传递额定扭矩时不会出现压溃、打滑的问题，同时轮毂与叶片根部的过渡位置设置了圆角，避免直角结构带来的应力集中，提升部件的疲劳寿命，在长期交变载荷作用下不会出现根部断裂的问题。安装边界方面，该叶轮的轴向尺寸紧凑，

　　安装时只需要保证叶轮外缘与外部壳体之间的径向间隙控制在合理范围，间隙过大会增加泄漏损失，间隙过小则容易因为热胀、振动出现刮擦故障，轴向定位需要保证叶片入口与来流方向对齐，避免出现偏流导致的侧向力。实际选型适配时，需要根据应用场景的额定流速、设计扭矩匹配对应的转速区间，该结构的强度冗余可以覆盖常规小型发电装置的工况需求，不需要额外做加强结构，整体重量控制合理，不会给转轴带来过大的悬臂载荷，适配常规深沟球轴承即可满足支撑需求。在建模过程中，所有叶片的特征采用圆周阵列方式生成，保证每个叶片的几何一致性，曲面过渡连续，没有碎面、尖角等不利于加工的特征，导出的模型可以直接导入仿真软件做流场分析、结构应力校核，也可以直接对接加工工艺生成刀路，减少二次建模的工作量。
