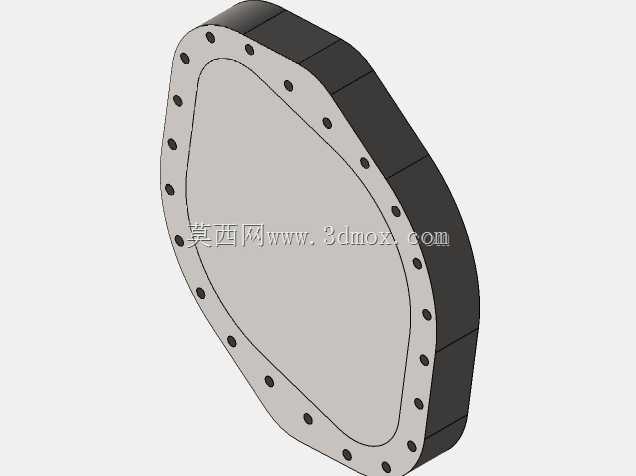

在承压类设备的端盖密封设计环节,爆破板作为超压泄放的核心承压元件,其结构强度与密封可靠性直接决定整套承压系统的运行安全,这类带周向均布螺栓连接的椭圆形爆破板结构,常见于化工反应釜端盖、小型压力容器人孔、高压管路盲端封堵等场景,核心作用是在内部介质压力超过设计阈值时率先发生塑性变形泄放压力,避免主设备本体出现不可逆的结构破坏。
从实际工程应用的反馈来看,这类端盖结构的失效大多不是发生在板体中心区域,而是出现在螺栓孔周边、密封面压合边界这两个应力集中位置,因此仿真分析阶段不能只关注板体的整体变形量,更要对局部应力梯度做精细化的网格划分。本次分析的结构采用周向均匀排布的螺栓连接形式,螺栓预紧载荷按照实际工况取工作内压产生轴向载荷的1.3倍,这一取值是工程中经过大量现场验证的经验值,既可以保证内压作用下密封面不会出现间隙导致介质泄漏,也不会因为预紧力过大造成螺栓屈服、密封垫片过度压缩失去回弹能力。

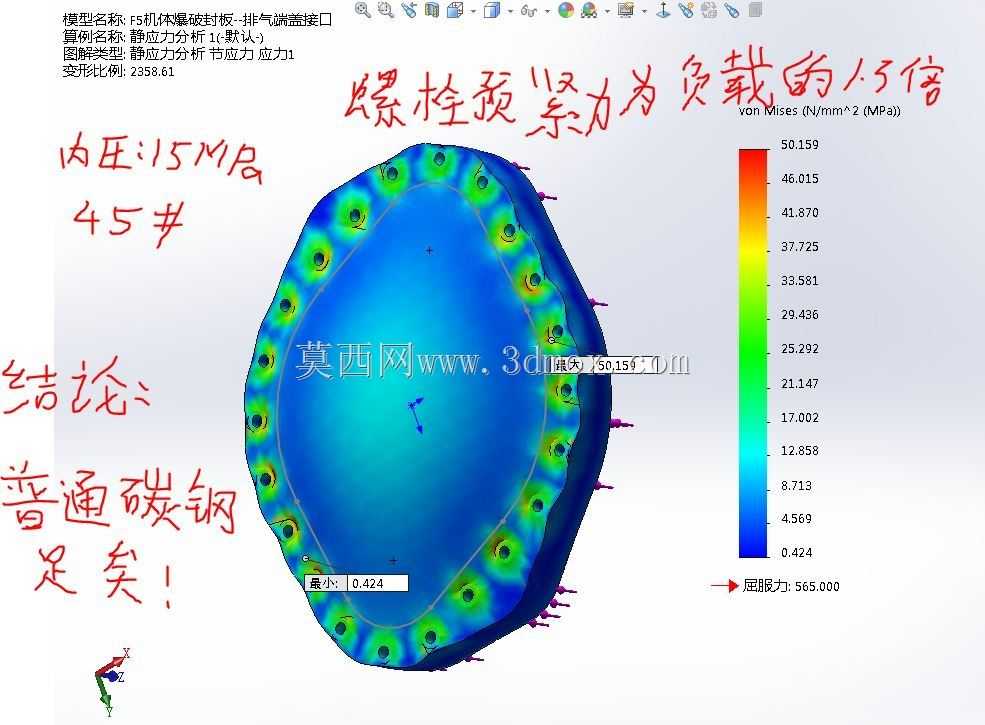

材料选型层面,针对15MPa的工作内压工况,普通碳素钢的力学性能完全可以满足强度要求,不需要选用成本更高的合金钢材。从仿真得到的von Mises应力云图可以看到,板体中心区域的应力水平整体处于较低区间,应力从中心向边缘螺栓孔位置逐步升高,螺栓孔周边的应力峰值出现在孔壁靠近密封面的一侧,最大应力值远低于碳素钢的屈服极限,密封面区域的压应力分布均匀,没有出现局部压应力不足或者压溃的区域。
设计过程中首先要确定的是端盖的外形安装边界,椭圆形的端盖轮廓需要和设备筒体的端部法兰完全匹配,周向螺栓的孔位分度圆直径、螺栓孔数量、单个螺栓的规格,都要和配对法兰的参数保持一致,避免现场安装时出现孔位错位无法装配的问题。端盖的厚度取值需要结合内压大小、板体材料的许用应力、螺栓间距综合计算,厚度过小会导致板体挠曲变形过大拉扯密封面造成泄漏,厚度过大则会增加材料成本、提升螺栓的预紧载荷要求,无端造成结构冗余。
密封结构的设计是这类端盖的核心要点,密封面的平面度需要控制在合理的公差范围内,表面粗糙度要匹配所选垫片的密封要求,螺栓的预紧顺序要采用对角分步拧紧的方式,避免单个螺栓预紧力过大造成端盖翘曲。仿真分析阶段除了施加额定的工作内压,还要考虑温度波动带来的热应力影响、螺栓预紧力的松弛效应,对极端工况下的结构变形做校核,确保在1.5倍工作压力的水压试验工况下,结构不会出现塑性变形,密封面不会出现泄漏。
从现场运维的角度来看,这类爆破板结构需要定期检查密封面是否有介质渗漏痕迹、螺栓是否出现松动、板体是否有异常的鼓胀变形,仿真阶段得到的应力分布结果,可以为运维检查的重点位置提供参考,对螺栓孔周边、密封面边缘这些高应力区域做重点排查,提前发现潜在的失效隐患。很多现场出现的端盖泄漏问题,本质上不是板体强度不足,而是螺栓预紧力不均匀、密封面有磕碰损伤、垫片选型不匹配造成的,因此在结构设计阶段,就要充分考虑装配过程的工艺性,预留足够的螺栓操作空间,密封面的结构形式要便于垫片的更换和日常维护。
针对这类承压端盖的建模过程,要注意对螺栓孔、密封面过渡圆角这些细节特征的还原,不能为了简化计算随意删除这些会造成应力集中的结构,否则仿真得到的应力结果会和实际工况出现较大偏差,失去指导设计的意义。网格划分时要对高应力区域做网格加密,保证应力计算结果的收敛性,边界条件的施加要和实际安装状态一致,将配对法兰的连接刚度纳入考虑范围,避免因为约束设置不合理造成计算结果失真。
