图像序列三维重建旋转扫描实验装置

　　这套装置主要面向小尺寸物体的三维形貌逆向采集场景，在文创产品数字化、小型工业零件尺寸检测、果蔬农产品外观品质分级、文物残件数字化存档这类场景中都能适配使用，区别于结构光扫描设备的高成本特性，这套基于普通工业相机搭建的采集装置，能在常规实验室环境下完成物体全周图像序列的采集，为后续多视图几何三维重建算法提供连续无遮挡的原始图像素材。

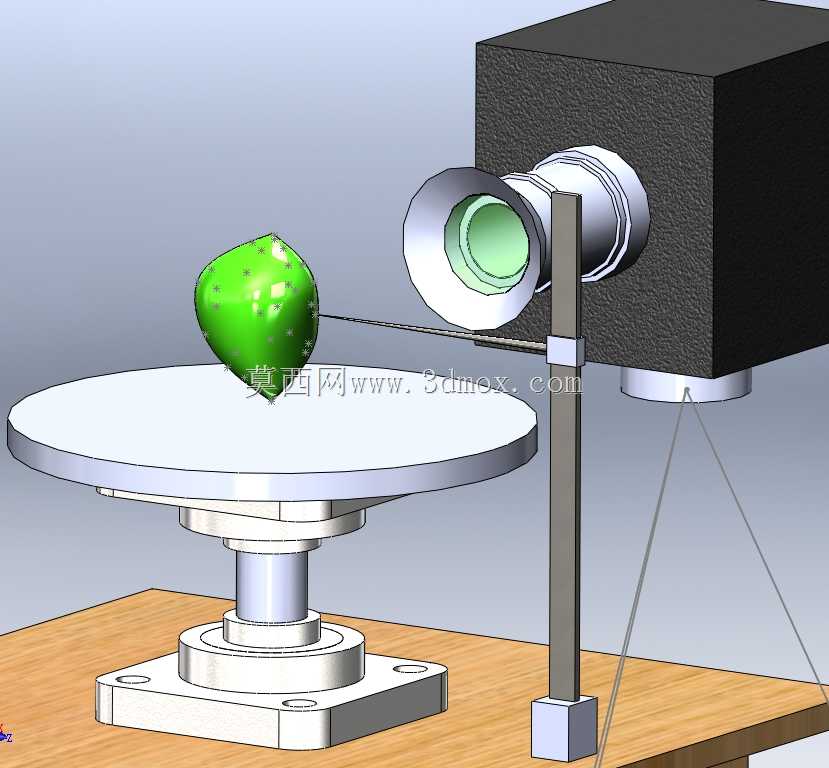

　　从结构布局来看，装置核心分为旋转载物单元、相机固定支架、光学补光模块三个部分，底部安装基板采用常用的木质绝缘操作台面，也可根据使用场景更换为铝合金光学平板，方便在标准光学实验台上完成固定。旋转载物单元的底座采用方形法兰式安装结构，四个角预留沉头安装孔，可直接通过内六角螺栓固定在基板上，底座上方集成回转支撑结构，承载转盘直径设计为200mm，可承载最大重量5kg的被测物体，转盘端面做平面度处理，保证被测物体放置后不会出现偏心倾斜，回转驱动采用底部的步进电机直连结构，可根据采集需求设置固定角度步进，每旋转一个预设角度触发相机完成一次图像采集，保证相邻图像之间的重叠率满足三维重建的特征匹配要求，避免出现特征点断连导致的模型破面问题。

　　相机固定支架采用单立柱悬臂结构，立柱为方形截面型材，通过底部的方形固定座锁在基板上，悬臂高度可沿立柱的滑槽上下调整，调整范围覆盖100mm到300mm区间，可根据被测物体的高度调整相机光轴的中心高度，保证被测物体始终处于相机视场的中心区域。相机采用卧式安装方式，镜头前端正对载物台中心，镜头选型适配1/2.3英寸工业传感器，焦距可根据工作距离更换，常规配置下工作距离为250mm时，视场范围可覆盖150mm见方的区域，能满足绝大多数小型被测物体的采集需求。装置额外预留了补光光源的安装位，可在相机两侧加装环形补光灯或者条形漫射光源，避免采集图像出现局部高光或者阴影，提升后续特征点提取的准确率。

　　设计过程中优先考虑了装置的拆装便捷性，所有结构件都采用模块化设计，旋转载台、相机支架、光源支架都可单独拆卸更换，不需要整体拆解装置就能完成部件维护。安装边界方面，整套装置的整体占地尺寸为350mm*300mm，不需要占用过大的实验台空间，整体高度最高可调整至400mm，常规实验室的置物架层高能满足存放需求。在实际使用过程中，需要先完成相机的内参标定，通过标定板获取相机的焦距、主点、畸变系数等参数，再调整载台的旋转中心与相机光轴的相对位置，保证旋转过程中被测物体始终处于视场范围内，避免出现物体转出画面的问题。采集过程中可根据被测物体的表面纹理复杂度调整旋转步进角度，对于纹理丰富的物体可采用10度每步的采集间隔，全周采集36张图像就能满足重建需求，对于表面纹理较少的弱纹理物体，可缩小步进角度至5度，增加采集图像数量提升特征匹配的成功率。

　　这套装置的结构设计没有采用复杂的定制加工件，大部分结构件都可通过常规的机械加工方式制作，回转支撑部分可选用标准的回转平台组件，降低整体的制作成本，对于高校实验室、小型创业团队的三维重建算法验证场景来说，这套装置能以较低的成本搭建稳定的图像采集环境，避免手持相机采集带来的角度不稳定、图像重叠率不可控的问题。在实际测试中，针对表面哑光的小型零件，采集完成的图像序列通过常规的多视图三维重建流程处理，可得到精度在0.1mm级别的三维网格模型，能满足常规的逆向建模、外观展示、尺寸初检的使用需求。装置的载台表面可额外铺设哑光黑色植绒布，减少背景反光对图像分割的干扰，方便后续算法自动提取被测物体的轮廓区域，减少图像预处理的工作量。
