纯正弦波2000W逆变电源结构设计

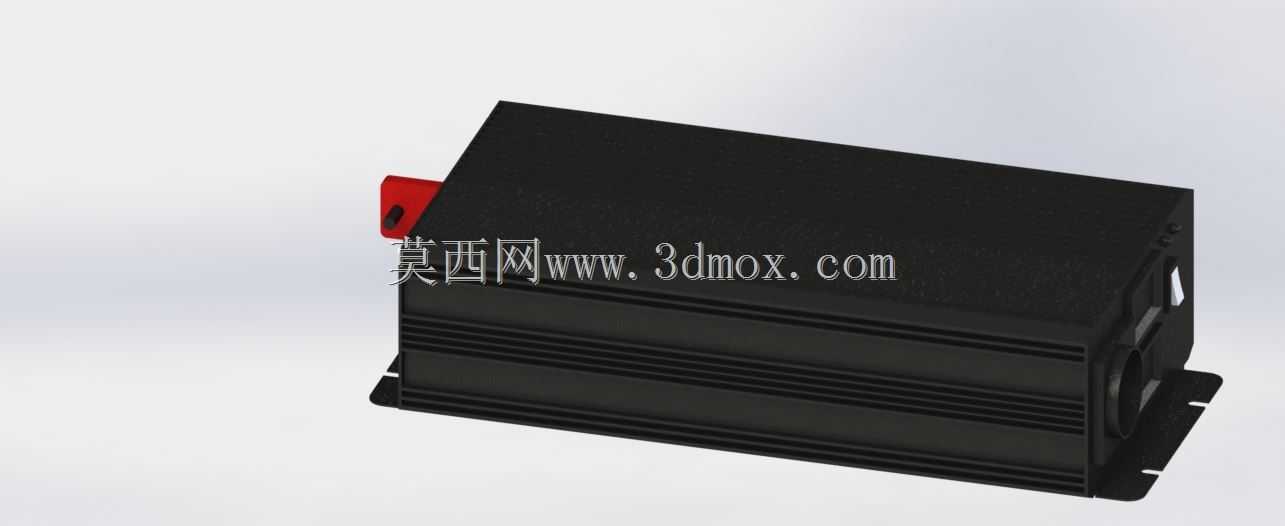

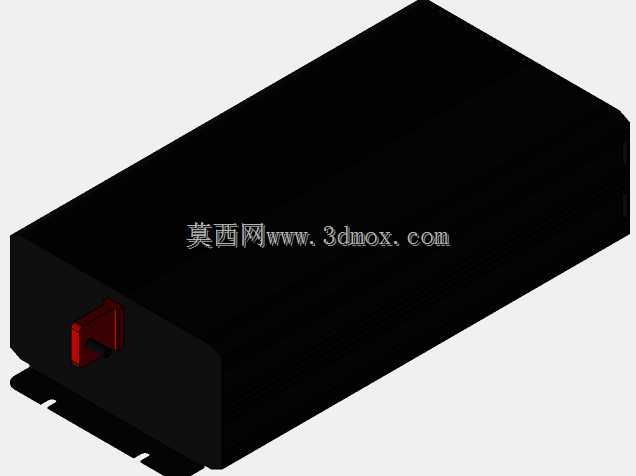

　　这款2000W纯正弦波逆变装置的结构设计，首先要匹配户外离网作业、车载应急供电、小型光伏储能配套这类实际使用场景的需求，这类场景下设备往往需要在颠簸、温湿度波动较大的环境下长期运行，因此壳体的防护与散热设计是整个结构方案的核心考量点。从外形来看，整体采用挤压铝型材拼接的壳体方案，主体型材段自带多道平行散热鳍片，不需要额外加装外置散热片就能满足2000W功率等级下的自然散热需求，鳍片的间距经过核算，既保证足够的散热接触面积，也避免积灰后堵塞散热通道，适配多尘的户外使用环境。设备两端采用端板封盖结构，其中一侧预留直流输入接线端的安装位，红色护罩的端子为直流正极输入，对应另一侧设置交流输出插座的安装开孔，同时端板上预留了散热对流孔，

　　配合壳体上下的安装固定耳，形成完整的安装固定体系。两侧伸出的安装耳采用折弯钣金件，和铝型材主体通过螺丝锁附，安装耳上开有长圆形的固定孔，允许安装时存在±2mm的位置偏差，降低现场安装的对位难度，不管是固定在车载设备舱的支架上，还是储能机柜的安装梁上，都能快速完成固定。设计过程中，内部的功率器件安装位直接贴合铝型材壳体内壁，导热路径最短，不需要额外设置导热转接板，既减少了装配零件数量，也降低了热阻，让功率器件工作时产生的热量能直接传导到外部散热鳍片上。壳体的拼接缝隙处预留了密封胶条的安装槽，在需要高防护等级的使用场景下，可以加装三元乙丙密封胶条，实现IP54级的防护能力，阻挡雨水、扬尘进入设备内部。接线端的位置特意做了下沉式设计，

　　接线完成后线缆不会突出设备主体轮廓，避免设备在推入安装位时剐蹭线缆，也能减少外力对接线端子的直接冲击。交流输出端的开孔尺寸适配通用的国标三孔插座，也可以根据使用地区的需求更换对应规格的插座模块，端板的开孔采用通用化尺寸，不需要修改主体型材结构就能适配不同地区的插座规格，降低衍生型号的开模成本。设备整体的长宽高比例经过优化，在容纳下2000W功率所需的变压器、功率板、滤波电容等元器件的前提下，尽可能压缩横向占用空间，适配狭小的设备舱安装空间，安装耳的位置设置在壳体重心的两侧，固定后设备的承重均匀分布在四个固定点上，长期车载颠簸使用时不会出现固定点应力集中导致的壳体变形。直流输入端的红色护罩采用绝缘阻燃材质，

　　既可以区分正负极避免接线错误，也能防止金属异物意外搭接正极造成短路，护罩和端子座采用卡扣式连接，接线时不需要完全拆下护罩就能完成螺丝锁附，提升现场接线的效率。壳体表面采用黑色硬质阳极氧化处理，相比普通喷涂工艺，氧化层和铝基体结合强度更高，长期使用不会出现表层脱落的问题，同时氧化层的绝缘性能可以避免壳体意外带电时的触电风险，表面的哑光质感也不会在户外强光下产生反光干扰。在内部结构的布局上，高压功率部分和低压控制部分做了分区隔离，中间设置金属隔离板，避免功率部分的开关干扰影响控制电路的运行稳定性，隔离板同时也作为辅助散热结构，将部分控制板上发热元件的热量传导到壳体上。设备的边角位置做了小尺寸的倒角处理，没有尖锐的棱角，安装操作时不会划伤操作人员的手部，也避免和周边设备磕碰时造成壳体凹陷。从安装边界来看，设备固定后需要在接线端一侧预留至少80mm的接线操作空间，散热鳍片一侧需要预留30mm以上的空气对流空间，不能直接贴靠在密闭的舱壁上，否则会影响散热效率导致设备过热保护。这款结构方案没有采用多余的装饰性结构，所有的外形特征都服务于散热、安装、防护的实际功能需求，零件数量控制在较低水平，适合批量生产装配，同时各个易损部件都采用可拆换的设计，后期维护时不需要破坏壳体主体就能更换端子、插座这类易损件，降低全生命周期的使用成本。
