医用氧气流量调节与湿化一体装置结构

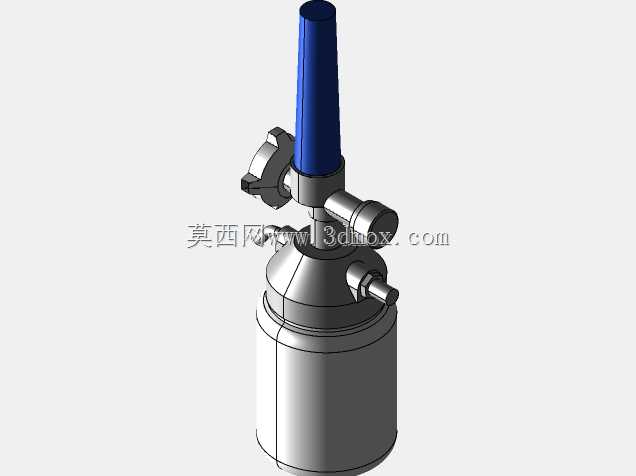

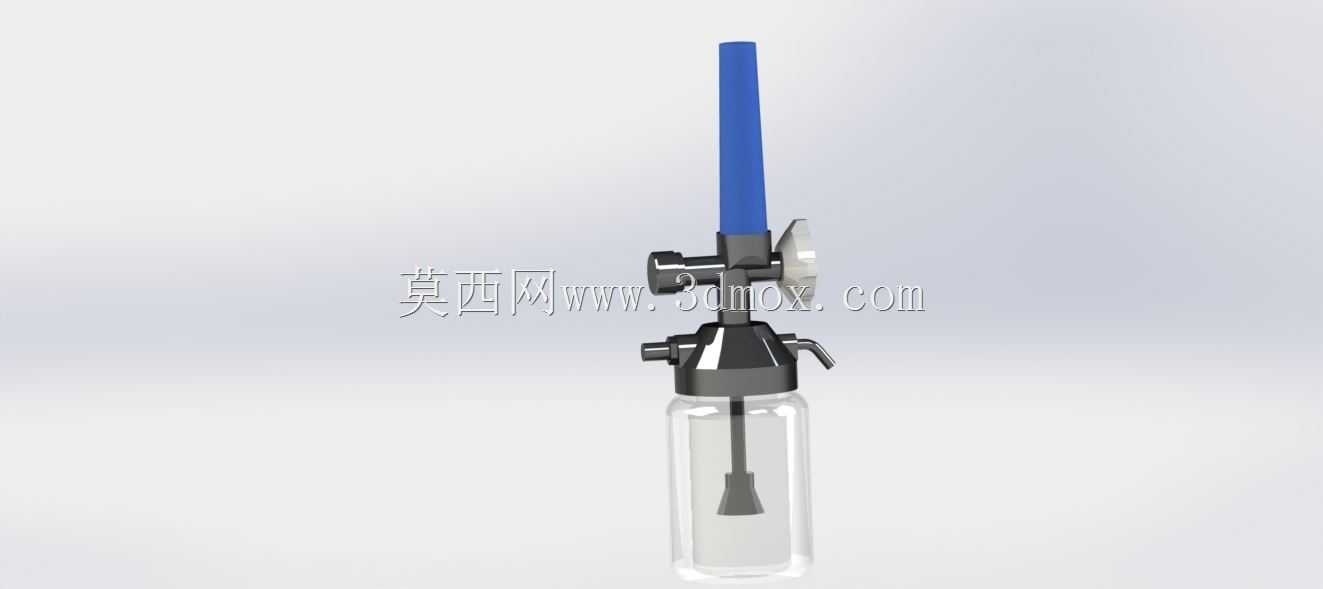

　　在临床供氧系统的终端配套部件里，这类集成流量调节与湿化功能的装置是病房、急诊、氧疗场景里的常用配套件，核心作用是对高压输入的医用氧气进行流量精准调控，同时让干燥的氧气通过湿化液携带水汽输出，避免患者长时间吸入干燥氧气造成呼吸道黏膜损伤、不适等问题。从结构设计逻辑来看，整个装置分为上部的流量调控阀体、中部的连接锁紧结构、下部的湿化储液瓶三个核心区段，上部的流量调节旋钮采用防滑侧齿结构，医护人员佩戴医用手套操作时也能顺畅转动调节，不会出现打滑脱手的情况，旋钮旁配套的流量标识刻度直接蚀刻在阀体金属基座上，长期使用不会出现标识磨损脱落的问题，能保证流量读数的准确性。阀体的进气端采用标准的医用供氧终端快速接头结构，可直接适配病房墙式供氧终端、

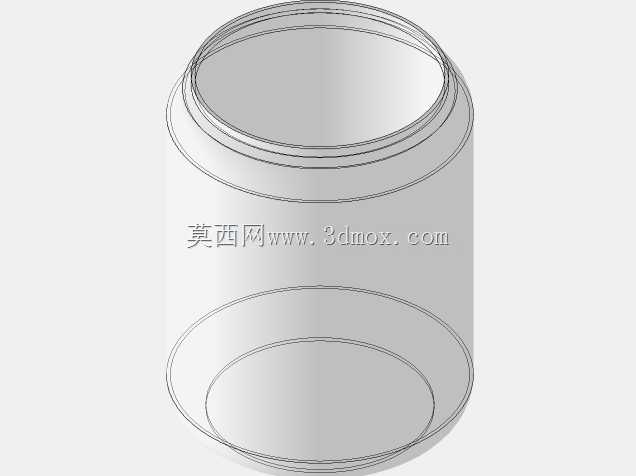

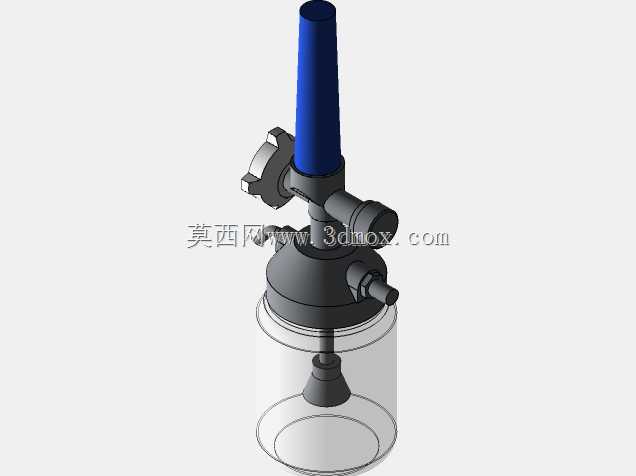

　　移动式氧气瓶的出口接口，不需要额外加装转换接头，安装时对准接口推入即可自动锁紧密封，拆卸时按压接头锁环就能直接拔出，操作效率能满足急诊场景下快速接驳的需求。下部的湿化瓶采用透明医用级材质制作，瓶身带有清晰的液位上下限刻度，日常巡检时可以直接观察瓶内湿化液的剩余量，及时补充更换，避免湿化液不足导致氧气未经过湿化直接输出，或是液位过高造成氧气带液进入患者呼吸道的风险。瓶体与上部阀体的连接采用旋压式密封结构，内置食品级硅胶密封垫圈，日常更换湿化液、消毒瓶体时可以直接旋下瓶身，安装时旋紧到位即可保证密封性能，不会出现氧气泄漏的问题。湿化瓶内部的出气管延伸至瓶底位置，端部配套的气泡分散结构可以将输入的氧气打散成细小气泡，

　　增大气流与湿化液的接触面积，提升氧气的湿化效果，避免大气流直接冲起湿化液造成溅液。从安装边界来看，整个装置的上部阀体宽度控制在常规供氧终端的安装适配范围内，安装后不会遮挡旁边的负压吸引、空气终端等其他配套接口，下部湿化瓶的外径尺寸经过优化，在保证足够湿化液容积、减少更换频次的前提下，不会占用过多的设备带下方空间，不会与病床护栏、输液架等周边设施产生干涉。流量调节的量程覆盖临床常用的氧疗流量区间，从低流量的日常氧疗到较高流量的急救供氧需求都能覆盖，调节过程中流量变化线性平稳，不会出现调节时流量突增突减的情况，能保证给氧过程的稳定性。阀体的泄压结构设计在侧部位置，当输出端管路出现弯折堵塞、管路压力异常升高时，泄压阀会自动开启泄压，

　　避免管路压力过高造成患者不适或是设备损坏。整个装置的金属部件均采用抗氧化的医用级金属材质制作，长期接触氧气不会出现氧化锈蚀、掉屑的问题，所有与氧气接触的流道内壁都做了光滑无死角处理，不容易积存杂质，日常消毒清洁时可以很方便地擦拭到所有接触面，避免滋生细菌造成院感风险。在实际使用场景中，这类装置既可以配套固定在病房的中心供氧设备带上长期使用，也可以安装在移动式氧气瓶、转运呼吸机旁，作为转运过程中的氧疗配套部件使用，整体重量较轻，转运过程中不会给移动设备增加过多负载，抗颠簸性能经过优化，转运过程中不会出现连接处松动、湿化液渗漏的问题。设计过程中针对临床使用的痛点做了多处细节优化，比如流量调节旋钮的阻尼手感经过调校，转动时的阻力适中，既不会因为轻微触碰就改变流量设定值，也不会因为阻尼过大导致调节费力，瓶身与阀体的连接位置做了对位标识，安装时对准标识旋紧即可保证密封到位，不需要操作人员反复试探松紧度。
