医疗设备用壁装气路连接插座结构

　　这类壁装气路连接插座，核心应用场景集中在医用供气系统的终端布设环节，常见于医院病房、手术室、ICU监护区域的墙面设备带安装位，也会适配部分医用供气吊塔的侧壁固定点位，承担医用气体管路从墙面预埋管线到终端用气设备的转接导通作用，日常对接的介质包含氧气、负压吸引、压缩空气等医用常用气路，是医用供气系统末端不可或缺的转接部件。从实际使用功能来看，该部件首先要实现预埋管路与外接用气设备的快速对接，前端带蓝色密封套的快插接口可直接匹配标准规格的医用气管，插拔操作无需额外工具，接口内部的金属卡簧与密封胶圈配合，能在额定供气压力下保持可靠密封，避免气体泄漏影响供气压力稳定性；后端的圆柱段用于穿入墙面设备带的预设安装孔，搭配圆形法兰盘实现轴向定位，

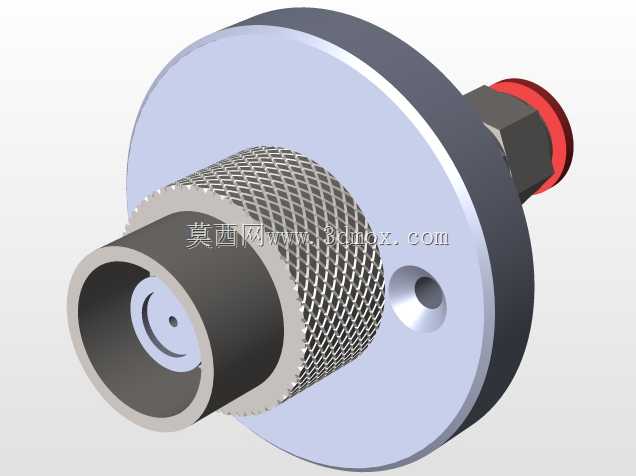

　　法兰盘上预留的两个小孔可穿入固定螺丝，将整个插座牢牢锁紧在安装面板上，不会因反复插拔气管出现松动移位。设计过程中，首先要明确安装边界尺寸，法兰盘的外径需要匹配常规医用设备带的安装槽宽度，避免出现法兰盘突出面板过多或者陷入槽内无法固定的问题，后端插入段的直径要适配墙面预埋的标准管路接头内径，插入深度要控制在合理范围，既要保证与预埋管插接后有足够的密封接触长度，又不能过长导致内部气路出现通径缩窄影响供气流量。结构设计上，中间的六方柱段是特意预留的扳手夹持位，安装时可以用开口扳手卡住六方部位施加扭矩，避免拧紧固定螺丝时整个插座跟转，导致后端管路出现扭曲变形甚至密封失效；前端快插接口外层的金属滚花环，一方面可以增强接口部位的结构强度，

　　避免反复插拔导致接口开裂，另一方面滚花表面能增加摩擦力，插拔气管时手部不易打滑，蓝色的密封端帽采用软质弹性材料制作，既可以在未插气管时阻挡灰尘进入气路内部，又能在气管插入后提供径向抱紧力，辅助提升接口处的密封性能。气路通径的设计需要匹配对应医用气体的流量要求，内部流道全程做平滑过渡处理，没有直角台阶或者突兀的缩径结构，能最大程度降低气体流经时的压力损失，保证终端用气设备获得稳定的气压供给；所有与气体接触的部位都采用无毒性、无析出的材料制作，不会对医用气体造成二次污染，金属部件表面做钝化处理，长期处于医院环境中也不会出现锈蚀脱落的问题，适配医用场景定期消毒擦拭的使用要求。安装时需要注意，法兰盘与墙面面板之间要加装薄型密封垫片，

　　避免清洁消毒时的液体顺着安装缝隙渗入墙面内部的管线区域，后端与预埋管连接部位要采用医用级密封胶圈做径向密封，不能使用生料带等易产生碎屑的密封材料，防止碎屑随气流进入终端设备造成堵塞；整个部件的外形轮廓没有尖锐棱角，所有边角都做了小圆角过渡处理，安装在墙面后不会剐蹭过往人员或者设备管线，符合医疗场所的安全设计要求。
