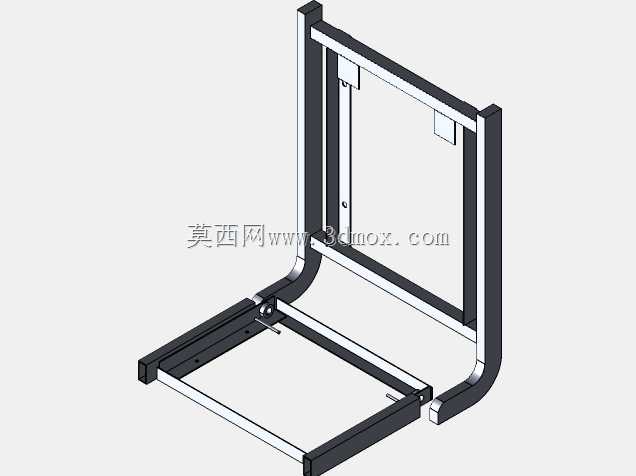

带直线导轨的回转式工装夹紧定位机构

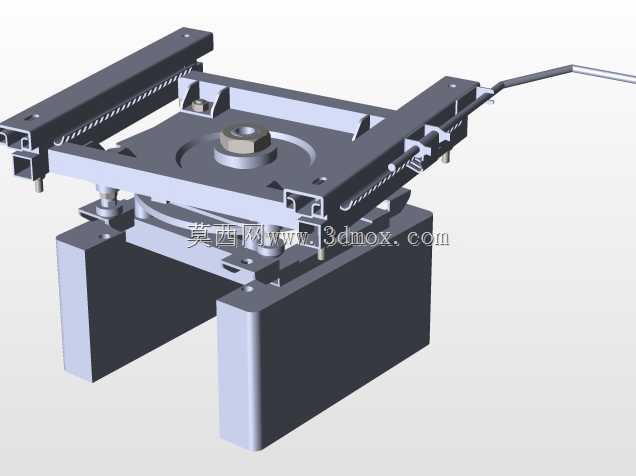

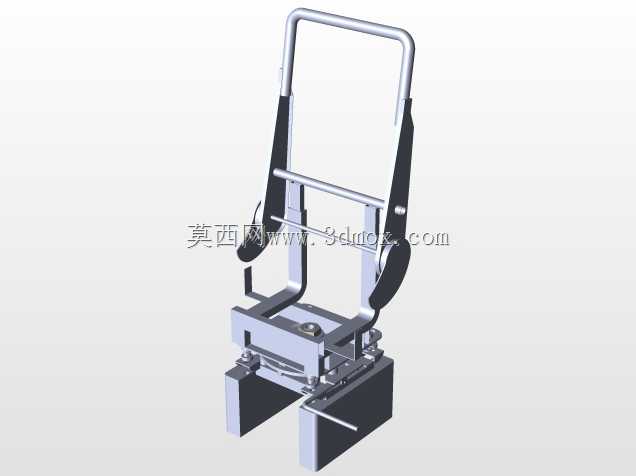

　　这套机构的核心设计逻辑，是解决小批量多品种工件加工、装配过程中，既要实现水平面内回转角度调整，又要完成两个正交方向的位置找正，同时保证装夹刚性的实际工位需求，常见于机加工辅助工位、小型部件装配台、检测工位的工装配置中。从结构分层来看，最下方的块状基座是整套机构的安装基准，设计时预留了与设备台架连接的安装孔位，安装面的平面度公差控制在0.02mm以内，避免基座变形传导至上部运动机构影响定位精度。基座上方承接的是回转支承结构，采用的是轻型交叉滚子回转支承，相比普通推力球轴承，它能同时承受轴向力、径向力和倾覆力矩，不需要额外设计复杂的压紧限位结构，就能保证回转过程中上部平台不会出现翘偏，回转角度的调节范围覆盖360度，

　　侧面预留的锁紧螺钉可以在角度调整到位后直接锁死回转副，避免加工或装配过程中出现角度偏移。回转平台上方布置的是正交分布的两组直线导轨副，其中一组导轨长度更长，搭配带操作手柄的丝杆传动结构，实现长行程方向的手动位移调节，另一组导轨为短行程结构，可根据工位需求配置微调丝杆或者快速锁紧结构，两组导轨的滑台上方共同承接顶部的工件安装板，安装板中心设置了带锁紧螺母的定位轴，既可以作为工件的中心定位基准，也能通过螺母压紧实现工件的快速装夹。在实际应用场景中，这类机构不需要搭配动力源，完全依靠手动操作就能完成位置和角度的调整，非常适合没有配置气源、电源的简易工位，或者是需要频繁换型、调整参数的试制车间使用。

　　设计过程中特意将导轨的安装基准面与回转平台的上表面做了一体化加工，减少了装配时的累积误差，导轨选用的是普通级别的滚珠直线导轨，空载运行阻力小，手动操作时手感顺滑，不会出现卡顿现象，单根导轨配置两个滑块，保证滑台移动过程中的支撑刚性，即使顶部装夹的工件重量达到50kg，也不会出现滑块倾覆的问题。安装边界方面，整套机构的总高度控制在220mm左右，长行程方向的导轨总长度为320mm，有效行程为180mm，短行程方向的导轨总长度为240mm，有效行程为100mm，基座的安装孔位按照160mm的中心距布置，能直接适配市面上多数标准工作台的T型槽间距，不需要额外加工过渡连接板。顶部工件安装板的尺寸为200mm见方，

　　表面按照20mm的间距布置了M6的螺纹安装孔，能适配不同规格的夹具、工件的安装需求，不需要重新打孔加工。在结构细节处理上，所有运动副的位置都预留了润滑脂注油孔，日常维护时只需要定期注入润滑脂就能保证运动顺畅，丝杆部位配置了防尘折布的安装位，在切屑较多的机加工工位使用时，可以加装防尘折布避免切屑进入丝杆螺母副造成磨损。操作手柄的长度设计为150mm，操作时的力臂长度合适，即使是锁紧状态下的丝杆，也不需要太大的力就能驱动滑台移动，手柄末端做了滚花处理，操作时不容易打滑。整套机构的所有零部件都采用常用的标准件和常用加工材料，基座和平台部分采用45号钢调质处理，导轨和丝杆采用标准外购件，加工成本低，后期维护更换配件也非常方便，不需要定制特殊规格的零部件。在实际使用时，操作人员只需要先将工件通过中心定位轴或者安装板上的螺纹孔固定在顶部平台上，松开回转支承的锁紧螺钉，调整好工件的回转角度后锁死，再分别操作两个方向的调节手柄，将工件的加工或者装配位置调整到对应工位的作业范围内，锁死导轨副的锁紧块就可以开始作业，整个调整过程不超过1分钟，相比传统的固定式工装，能大幅减少多品种小批量生产时的工装更换调整时间，提升工位的作业效率。
