老式1/4英寸磁带卷盘10.5英寸连接法兰

　　在专业模拟录音领域，开盘式磁带录音机至今仍在高端音频制作、复古音频修复、专业母带处理场景中保有不可替代的地位，而卷盘法兰作为承载磁带卷盘的核心连接部件，直接决定了磁带运行的稳定性与走带精度。这款适配1/4英寸磁带的10.5英寸老式卷盘法兰，是针对早期NAB标准卷盘设计的专用连接构件，主要承担卷盘与录音机主轴之间的扭矩传递、卷盘径向定位、轴向压紧的核心功能，是老式开盘机磁带装载系统中不可或缺的机械构件。

　　从实际应用场景来看，这类法兰主要适配专业级开盘式磁带录音机，包括广播级录音设备、专业录音棚母带处理设备、复古音频重放设备，用于安装标准10.5英寸规格的1/4英寸开盘磁带卷盘。在设备运行过程中，法兰需要随主轴同步转动，带动整盘磁带以恒定线速度经过磁头组件，因此其自身的动平衡精度、形位公差、安装配合精度都会直接影响磁带的走带张力稳定性，一旦法兰存在端面跳动超差、定位间隙过大的问题，就会导致磁带张力波动，引发抖晃率超标、磁迹偏移、磁带磨损加剧等问题，直接影响音频记录与重放的质量。

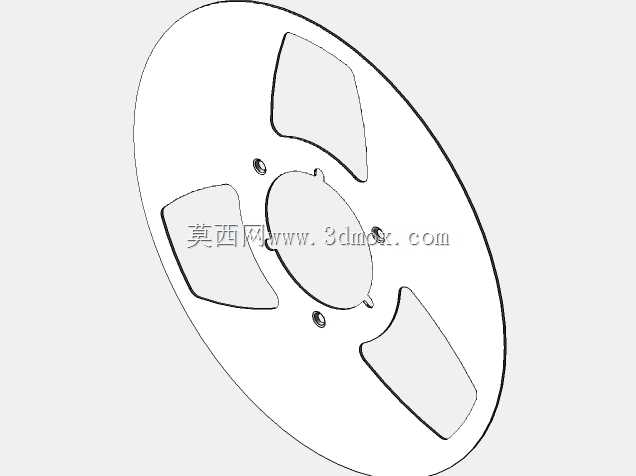

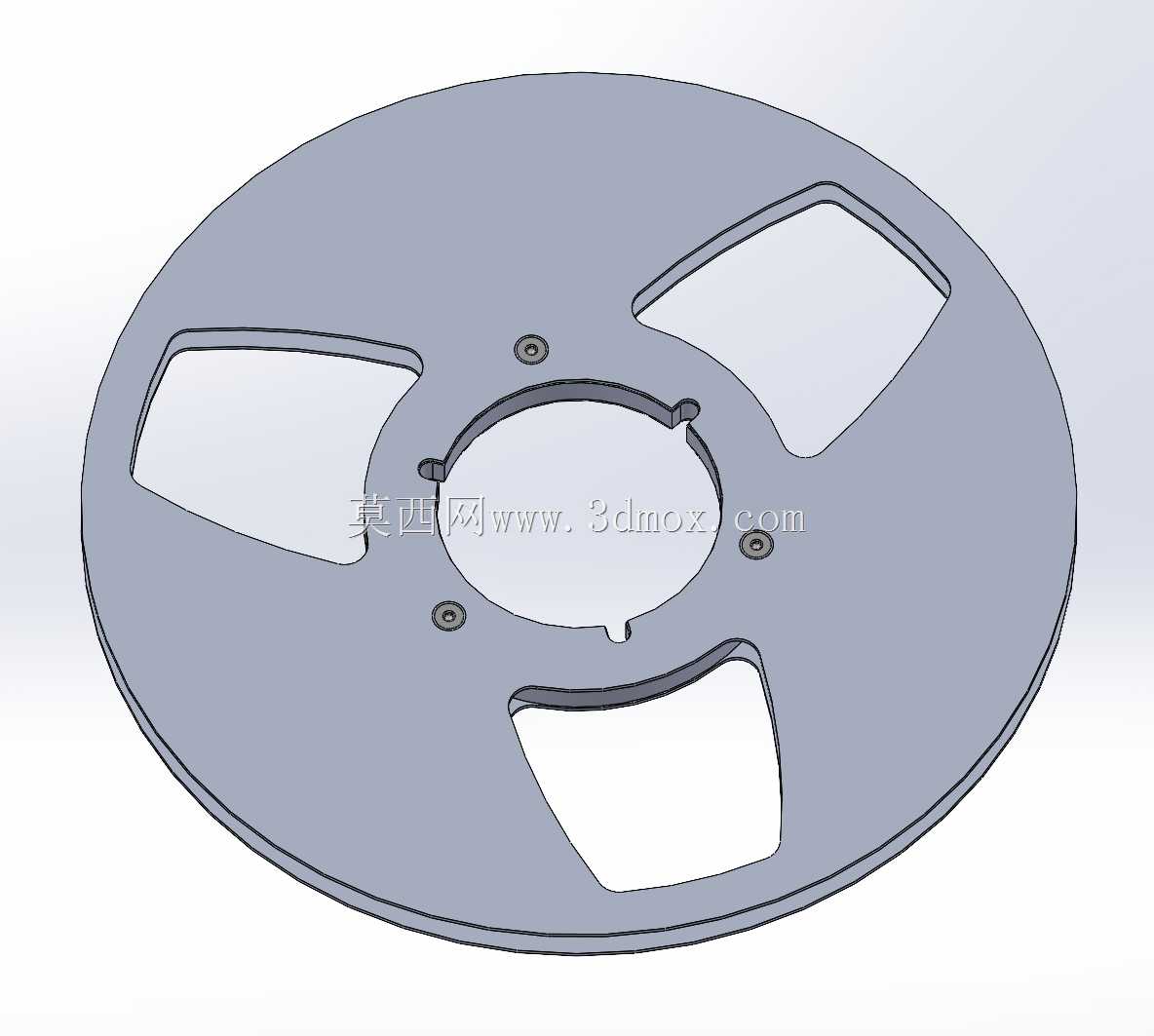

　　从产品功能特性来看，这款法兰采用盘式薄壁结构设计，主体为圆盘形构件，中心设置与设备主轴配合的定位孔，孔内设计有与主轴驱动键匹配的卡槽结构，用于传递主轴的旋转扭矩，避免卷盘与主轴之间出现相对滑动。法兰盘面上均匀分布三个镂空窗口，一方面可以有效降低法兰自身的转动惯量，减少主轴启动与制动过程中的惯性冲击，降低驱动电机的负载波动，另一方面也便于操作人员观察磁带卷的剩余量，同时在高速转动过程中减少空气阻力带来的紊流，避免气流扰动带动磁带出现偏移。法兰靠近中心的位置设置有三个均匀分布的固定安装孔，用于配合卷盘轮毂的固定件，将磁带卷盘与法兰牢固锁紧，保证卷盘与法兰的同轴度，避免转动过程中出现偏心晃动。法兰的盘面平面度、中心定位孔与盘面的垂直度、安装孔的位置度都有严格的公差要求，确保安装后卷盘的端面跳动控制在允许范围内，保证磁带运行时的张力均匀。

　　从设计思路来看，这款老式法兰完全遵循早期NAB卷盘的安装标准进行设计，充分考虑了老式开盘机的主轴尺寸、驱动方式、安装空间限制。在结构设计上，采用薄壁圆盘结构在保证结构强度的前提下尽可能减轻自重，降低转动惯量，适配早期开盘机驱动电机的输出扭矩特性；三个均匀分布的镂空窗口采用圆角过渡设计，避免应力集中导致法兰长期使用后出现变形，同时窗口的边缘做了钝化处理，防止操作过程中划伤磁带或者操作人员；中心定位孔的键槽尺寸与老式NAB主轴的驱动键完全匹配，保证扭矩传递的可靠性，同时定位孔与主轴之间采用小间隙配合，既保证安装拆卸的便利性，又避免间隙过大导致的偏心晃动；固定孔的位置与10.5英寸NAB卷盘的轮毂安装位完全对应，能够兼容符合该标准的各类老式磁带卷盘，无需额外改装即可直接安装使用。

　　从外形尺寸与安装边界来看，这款法兰的外径适配10.5英寸规格的磁带卷盘，安装后法兰的外边缘不会超出卷盘的外径范围，避免与设备的其他构件发生干涉；中心定位孔的尺寸与对应型号开盘机的主轴直径匹配，安装时法兰可以完全贴合主轴的定位端面，保证轴向定位精度；法兰的整体厚度控制在合理范围内，安装后不会占用过多的轴向空间，保证卷盘安装后与磁头组件、导带柱之间的相对位置符合设备的设计要求；三个固定孔的分布圆直径与NAB卷盘轮毂的安装孔分布圆一致，固定件可以顺利穿过法兰孔与轮毂锁紧，锁紧后法兰与卷盘轮毂的端面完全贴合，不会出现松动或者倾斜。在实际安装过程中，只需要将法兰套入设备主轴，对齐驱动键槽推入到位，再将磁带卷盘套在轮毂上，通过固定件将卷盘与法兰锁紧即可完成安装，操作便捷，定位可靠，能够满足长时间连续走带的使用要求。

　　在长期使用过程中，这类法兰需要承受频繁的启停冲击、持续的转动载荷，因此其结构强度、耐磨性能都经过了实际使用场景的验证，盘面的耐磨处理可以避免长期与卷盘轮毂接触出现磨损，导致配合精度下降；均匀的质量分布保证了高速转动下的动平衡性能，不会因为自身质量不均导致转动振动，影响走带稳定性。对于从事模拟音频设备维修、复古音频设备复刻、开盘机配件定制的结构设计人员来说，这款法兰的结构参数、尺寸设计、配合公差都具备很高的参考价值，可以直接用于同类配件的建模复刻、改进设计，也可以作为老式开盘机维护替换的配件参考，帮助恢复老式录音设备的正常运行功能。
