单缸活塞式动力缸体结构三维设计

　　在小型通用动力、园林机械、微型代步工具、航模动力改装这类场景里，单活塞动力单元始终是成本与可靠性平衡的最优选择之一，这次拆解的缸体组件，就是这类动力单元的核心承压与散热载体。从实际装机的边界条件来看，这类缸体的安装法兰采用四角对称螺栓孔布局，孔位间距匹配主流50cc-80cc排量级的通用曲轴箱接口，不需要额外做转接法兰就能直接适配同系列的曲轴连杆组件，安装面的平面度公差控制在0.02mm以内，避免密封垫压合不均出现漏气漏油的问题。

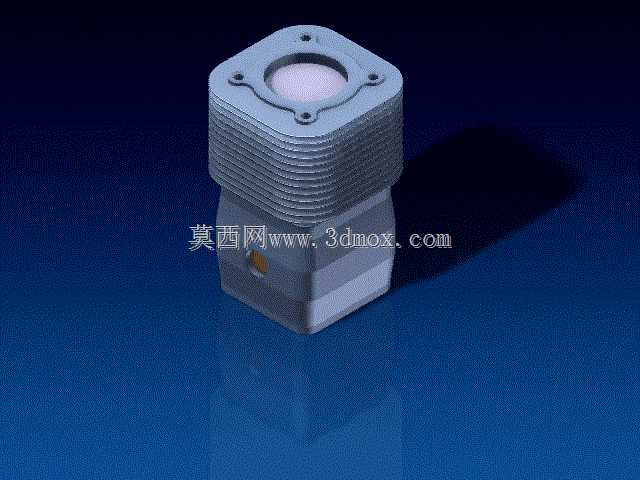

　　缸体外壁的散热鳍片采用等间距环形排布设计，鳍片厚度1.2mm，相邻鳍片间隙2.5mm，这个尺寸是经过热平衡校核的：自然风冷工况下，持续额定功率输出时，缸壁温度能稳定控制在180℃以内，不会因为热膨胀导致活塞环卡滞；同时鳍片的高度从燃烧室端向曲轴箱端逐步递减，既匹配燃烧室区域最高热负荷的散热需求，也避免靠近曲轴箱侧的鳍片过度突出，占用整机横向安装空间，整机横向最大轮廓尺寸控制在85mm以内，适配小型设备紧凑的机舱布局。

　　从结构设计逻辑来看，缸体上部的燃烧室开口采用圆角过渡结构，避免应力集中在长期交变热载荷下出现裂纹，开口处的密封槽宽度匹配标准O型密封圈规格，装配时不需要定制密封件，后期维护替换成本极低。缸体内壁的珩磨网纹角度控制在45度，能够在活塞往复运动时留存适量润滑油，降低活塞环与缸壁的摩擦损耗，同时不会因为存油过多导致燃烧积碳。缸体下部的定位止口与曲轴箱配合的间隙控制在0.03mm-0.05mm之间，既保证装配时的同轴度，避免活塞运动出现偏磨，也给热膨胀预留了足够的余量，不会在高温工况下出现装配应力过大导致的缸体变形。

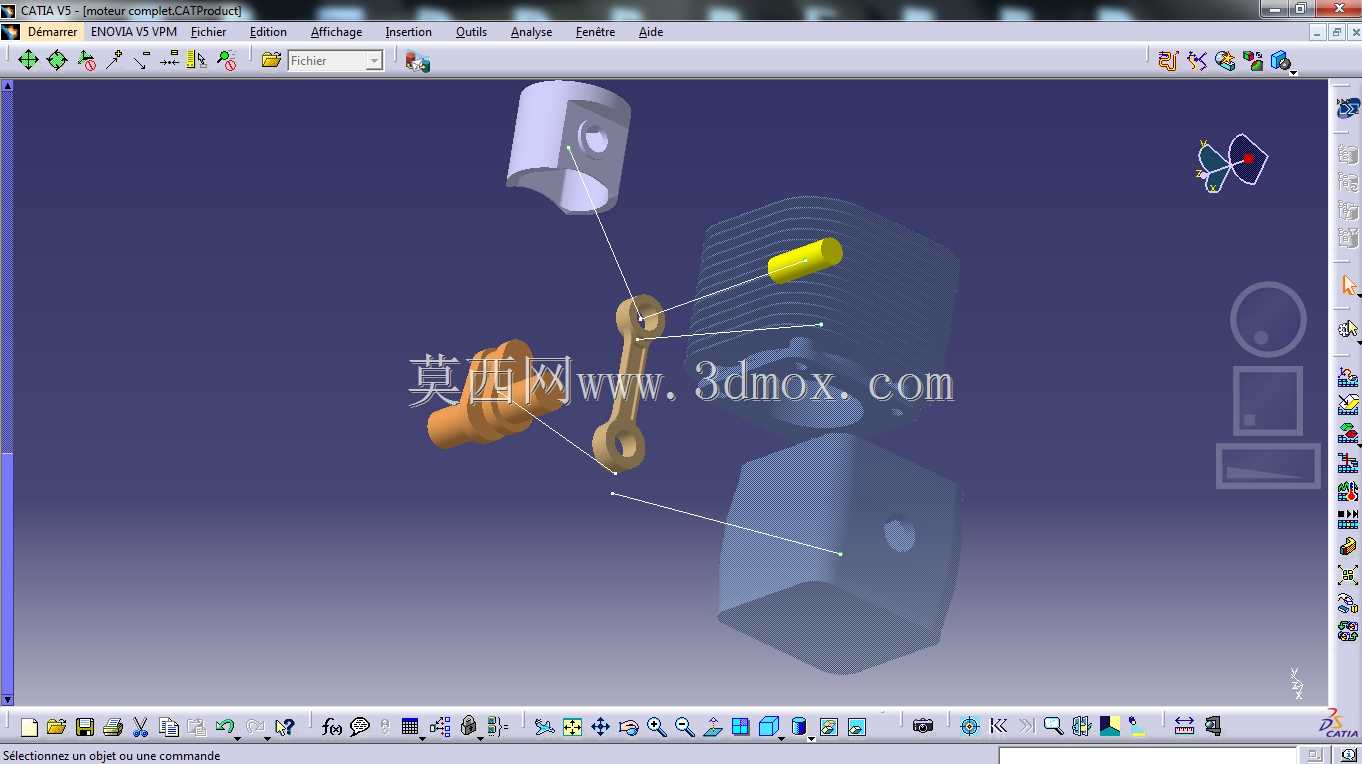

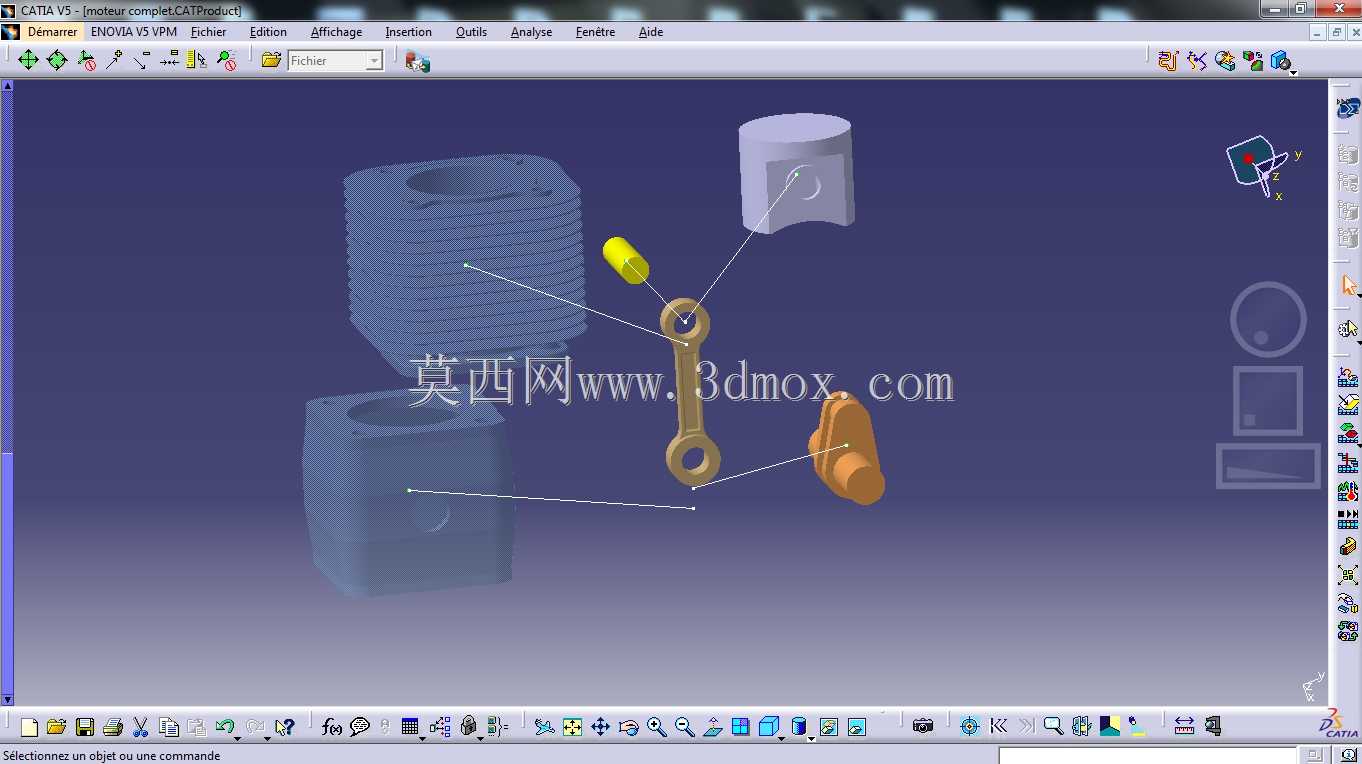

　　做装配设计的时候，要特别注意活塞销孔与曲轴连杆小头的同轴度校验，这个组件的装配顺序是先将活塞环依次卡入活塞环槽，注意各道环的开口位置错开120度，避免开口对齐导致漏气；之后用活塞销将活塞与连杆小头连接，卡入两端的卡簧限位，再用专用工具收紧活塞环，将活塞组件平稳推入缸体内腔，整个过程要避免活塞环磕碰缸口导致崩边。很多新手做装配时容易忽略缸体垫片的厚度选择，垫片厚度直接影响燃烧室压缩比，要根据目标燃油标号与功率输出需求选择对应厚度的铜垫或者石棉垫，压缩比控制在8.5:1到9:1之间，适配92号汽油的燃烧特性，避免出现爆震。

　　从实际应用的适配性来看，这个缸体结构不仅可以用在传统的燃油动力单元上，经过少量修改也能适配小型气动活塞泵、微型往复式压缩机的缸体需求，只需要调整内壁的表面处理工艺与密封件材质，就能适配不同介质的承压需求。散热鳍片的结构也可以根据使用场景调整，如果是强制风冷工况，可以适当降低鳍片高度，缩小整机体积；如果是持续高负荷工况，可以增加鳍片数量，提升散热效率。安装法兰的螺栓孔采用沉头设计，螺栓锁紧后头部不会突出法兰表面，不会和周边的覆盖件、管路产生干涉，整机布局的时候可以把安装空间压缩到最小。

　　在做三维建模的时候，要特别注意散热鳍片的拔模角度，因为这类缸体多采用压铸工艺生产，鳍片的拔模角度控制在1.5度，既方便压铸脱模，也不会因为拔模导致鳍片根部过厚出现缩孔缺陷。缸体上的温度传感器安装孔位预留在靠近燃烧室的侧壁位置，孔深5mm，螺纹规格匹配标准M10温度传感器，不需要后期二次打孔加工，装机时可以直接拧入传感器，实时监测缸壁工作温度，方便做动力系统的工况匹配与过热保护。整个缸体的重量控制在320g左右，在保证结构强度与散热能力的前提下，尽可能降低动力单元的自重，适配对重量敏感的小型移动设备、航模类产品的使用需求。
