剪叉式伸缩支撑联动机构结构设计

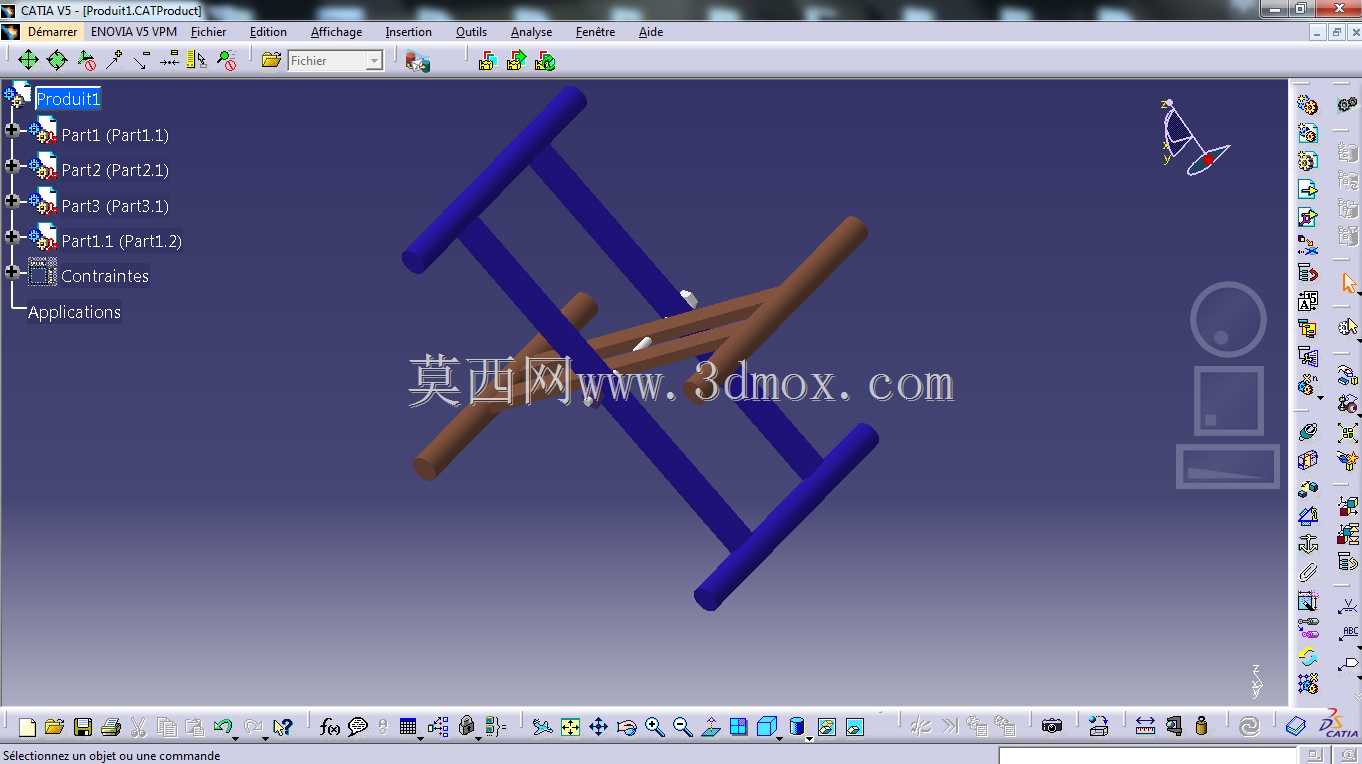

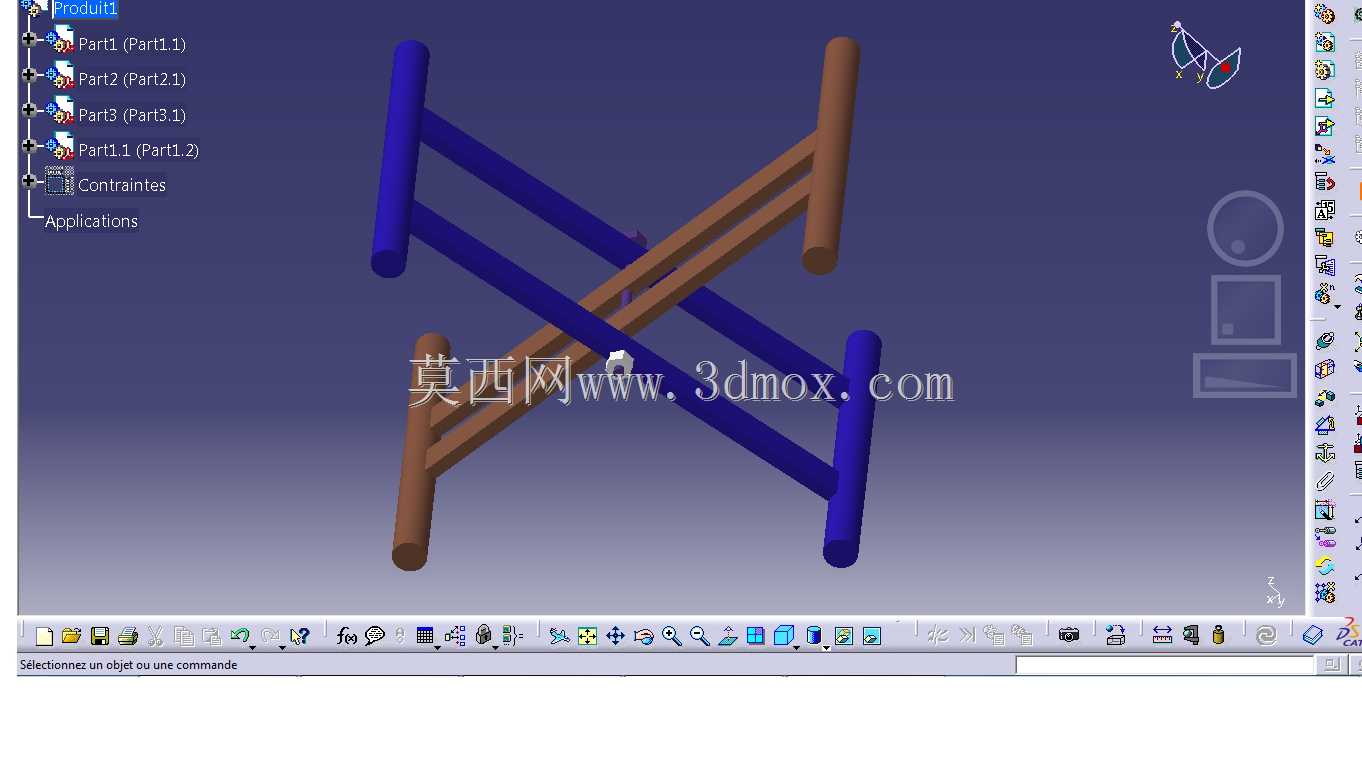

　　在轻载工位举升、小型工装位移、物料临时托举的作业场景里，剪叉式联动支撑结构是兼顾空间利用率与支撑稳定性的典型机械方案，本次拆解的这套交叉铰接双杆组结构，核心是通过两组平行杆系的铰接联动，实现两端支撑端的同步伸缩与角度调整，没有额外的动力输入结构时，也可作为手动调节的支撑框架使用，适配小行程范围内的高度、间距调节需求。从结构组成来看，整套机构由两组对称布置的杆系构成，每组杆系包含两根平行的长直杆件，两组杆系在中心位置通过铰接轴实现交叉连接，四个自由端分别固定有垂直于杆系平面的圆柱端轴，这些端轴一方面作为杆系的末端限位结构，避免杆系伸缩到极限位置时出现脱开问题，另一方面可作为与外部安装基座、托举台面的连接接口，

　　直接穿入对应基座的安装孔位即可完成装配，不需要额外设计复杂的连接法兰。设计过程中首先要确认的是铰接点的位置精度，中心铰接轴的同轴度直接决定了两组杆系运动时的顺畅度，若铰接孔的位置偏差超过0.1mm，杆系伸缩过程中就会出现卡滞，长期往复运动还会造成铰接孔的偏磨，缩短结构的使用寿命。杆件的截面选择上，这套结构采用了等截面的矩形杆身，相比圆杆结构，矩形截面在承受垂直于杆系平面的侧向载荷时，抗扭变形能力更强，当托举的物料存在偏载时，杆身不会出现明显的扭转变形，能保证两端支撑端的平行度始终维持在允许公差范围内。安装边界方面，这套结构在完全收拢状态下，整体的外轮廓尺寸由单根杆件的长度决定，收拢时两组杆系近乎平行叠放，

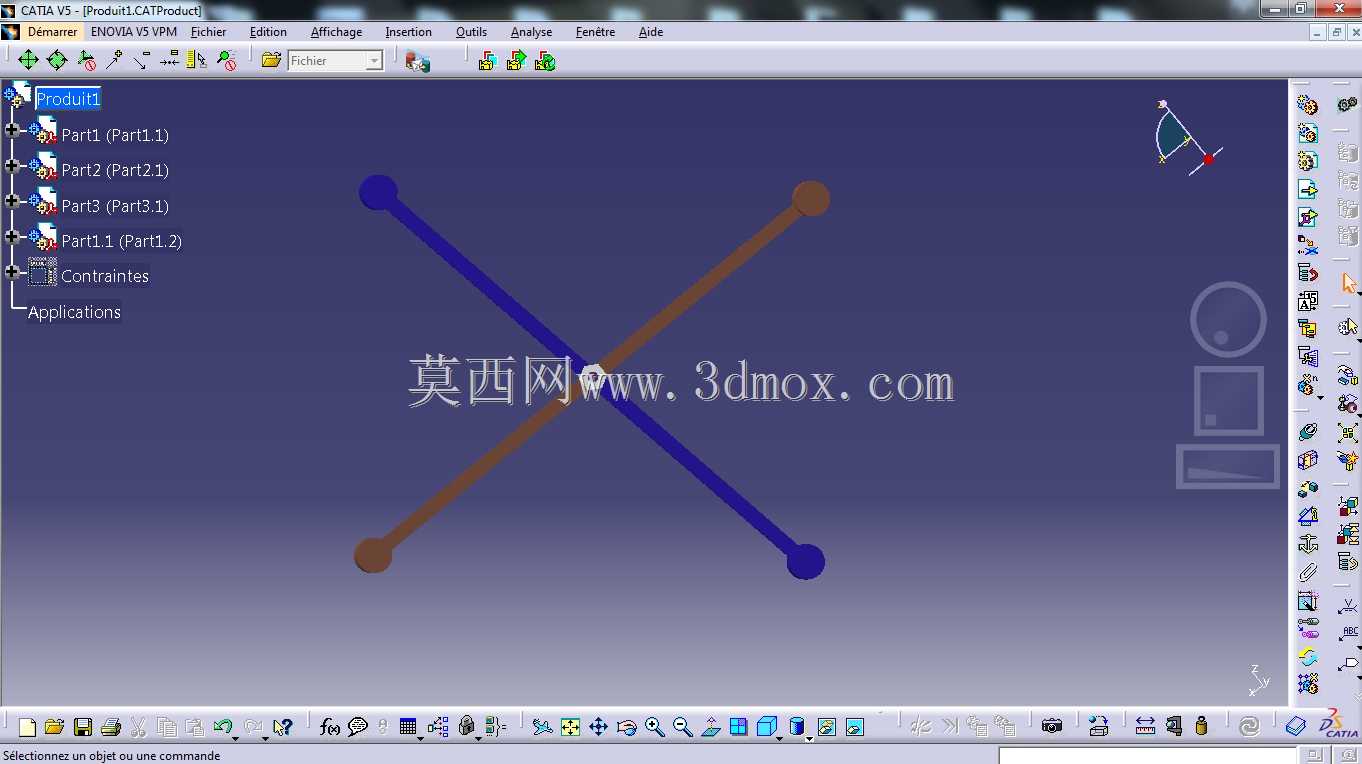

　　占用的安装空间仅为完全展开状态的30%左右，非常适合安装空间受限、需要在闲置时收拢收纳的作业场景；完全展开时，两端圆柱端轴的中心距达到最大，此时杆系与水平方向的夹角约为45度，是整个结构受力状态最优的角度，此时铰接点承受的剪切力、杆身承受的弯曲力矩都处于设计阈值的中间区间，既不会因为角度过小导致杆身弯矩过大出现弯折，也不会因为角度过大导致伸缩行程不足。实际应用中，这套结构可直接作为小型升降工作台的核心支撑框架，在四个端轴位置加装滑动副与导向导轨，再配合小型动力推杆即可实现台面的平稳升降，相比单臂支撑结构，剪叉式的双组杆系能保证台面升降过程中始终保持水平，不会出现倾斜晃动的问题；也可作为工装夹具的间距调节机构，

　　通过调整两组杆系的展开角度，改变两端端轴的间距，适配不同宽度的工件夹持需求，铰接点处可加装锁紧旋钮，调整到目标间距后直接锁死铰接轴，即可保证夹持状态的稳定性。结构细节上，所有杆件的棱边都做了倒圆角处理，避免运动过程中杆件之间出现硬接触刮擦，也能减少安装调试过程中尖锐棱边对操作人员造成的磕碰风险；端轴与杆身的连接采用过盈配合加焊接固定的方式，保证端轴承受径向载荷时不会出现松动脱落，相比螺纹连接的方式，这种固定方式的抗冲击性能更好，能适应频繁往复运动的工况。需要注意的是，这套结构的设计承载能力与杆件的材质、截面尺寸直接相关，若采用工程塑料材质加工，仅可承载10kg以内的轻载物料，适合作为桌面小型工装的调节结构；若采用铝合金或碳钢材质加工，承载能力可提升至50-200kg，能满足多数小型工位的托举、调节需求，设计时可根据实际的载荷工况调整杆件的壁厚与铰接轴的直径，不需要改动整体的联动结构逻辑。在运动轨迹验证阶段，需要确认四个端轴的运动轨迹始终保持在同一平面内，若杆身存在焊接变形或铰接孔加工偏差，端轴运动时会出现平面外的偏移，导致与外部导轨的滑动副卡滞，因此加工过程中需要制作专用的焊接工装，保证组焊时两根平行杆件的平行度公差控制在0.05mm/m以内，铰接孔的加工采用一次装夹镗孔的方式，保证孔位的同轴度与位置精度。
