三缸发动机排气歧管结构设计方案

　　在小排量乘用车、通用小型动力机组的配套开发中，三缸动力单元的排气系统设计一直是平衡排气效率、结构紧凑性与整机布置边界的核心环节，这款排气歧管的结构设计，正是针对直列三缸发动机的排气时序特性完成的管路构型。从实际装车场景来看，这类排气部件直接对接发动机缸盖的排气出口，承担着将三个气缸燃烧后产生的高温废气有序汇集、输送至下游三元催化器与排气后处理系统的作用，其管路走向的合理性，会直接影响发动机的排气背压、扫气效率，甚至关联到各缸的排气干涉程度，最终作用于整机的动力输出表现与燃油经济性指标。

　　设计过程中首先要匹配直列三缸机的点火顺序对应的排气脉冲规律，三个进气支管分别对应三个气缸的排气口位置，支管段采用渐变的弯曲弧度设计，避免管路出现直角弯折造成的排气阻力陡增，同时通过合理的支管长度匹配，让各缸排出的废气脉冲在汇入总管的位置形成有序的气流走向，减少不同气缸排气过程中的气流对冲，降低排气干扰。从结构外形来看，三个支管从缸盖侧的接口位置逐步向总管段平滑汇流，整体管路的弯曲半径经过反复校核，既保证气流在管路内的流动平顺性，也兼顾了发动机舱内的布置空间要求，不会与周边的冷却管路、线束、发动机悬置部件产生安装干涉。

　　安装边界层面，缸盖侧的三个支管接口采用带安装孔的法兰结构，法兰面的平面度、螺栓孔的位置度都需要严格匹配缸盖排气侧的安装基准，保证装配后的密封性能，避免高温废气泄漏；总管末端的连接法兰同样预留了均匀分布的紧固孔位，用于对接下游的排气后处理装置入口，法兰的厚度、螺栓孔径都经过受力校核，能够承受发动机运行过程中的振动载荷与热胀冷缩带来的形变应力。整个管路的壁厚设计兼顾了结构强度与轻量化需求，既能够耐受排气过程中的高温气流冲刷、长期的振动疲劳，也不会因为壁厚过大造成整机重量的不必要增加。

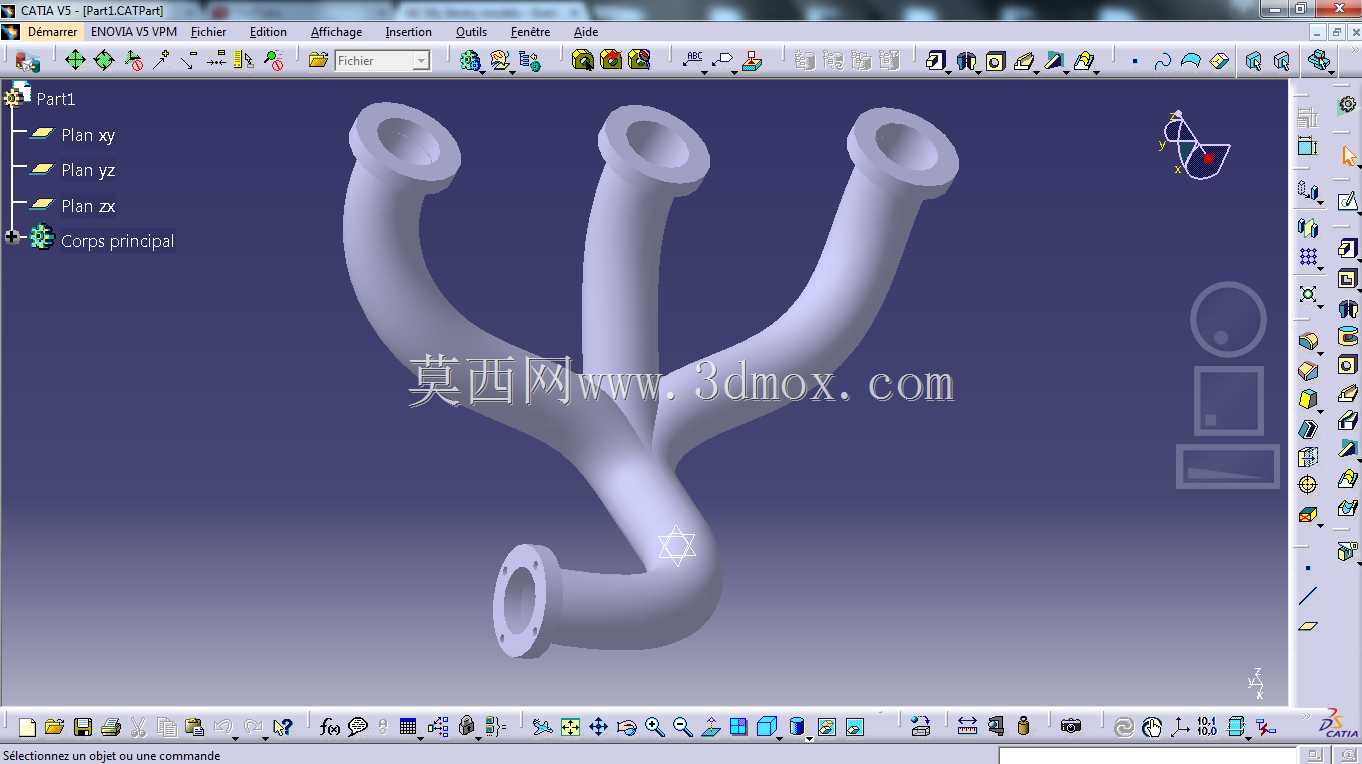

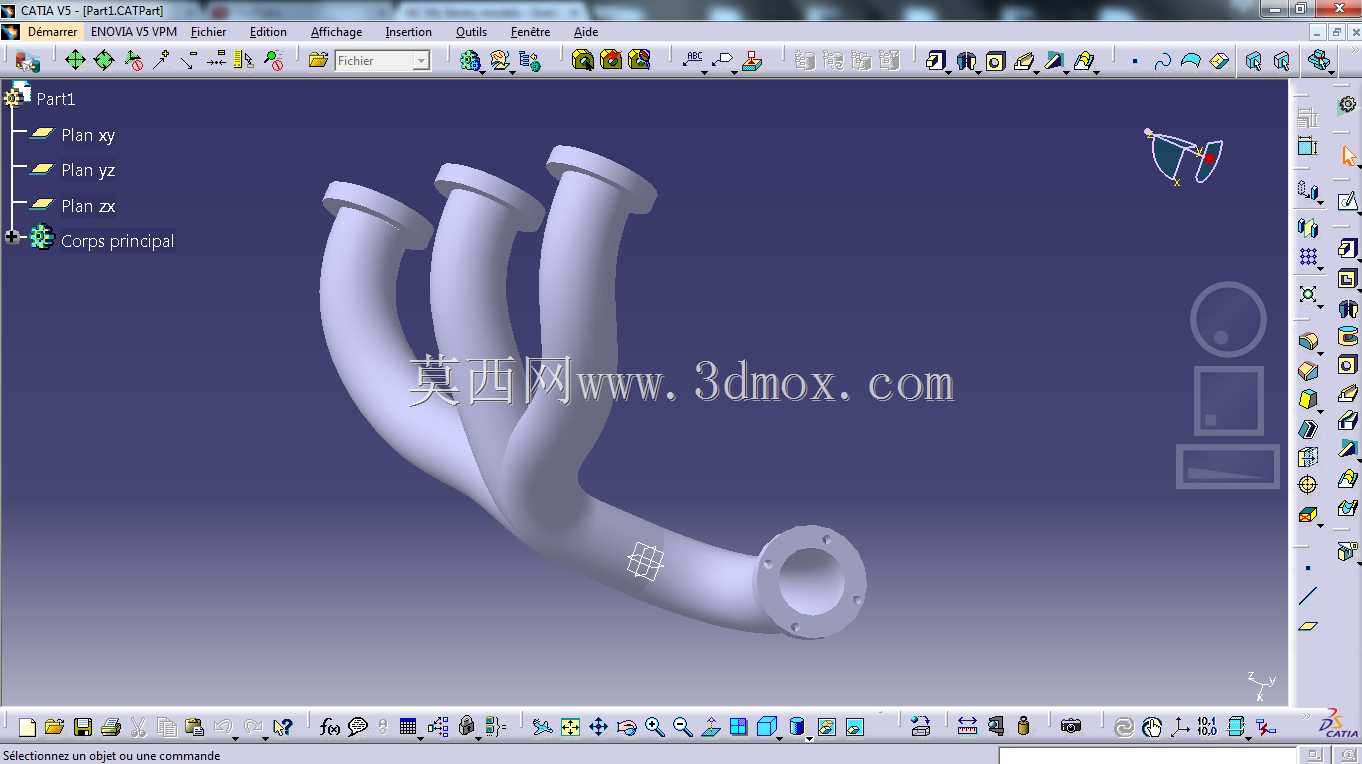

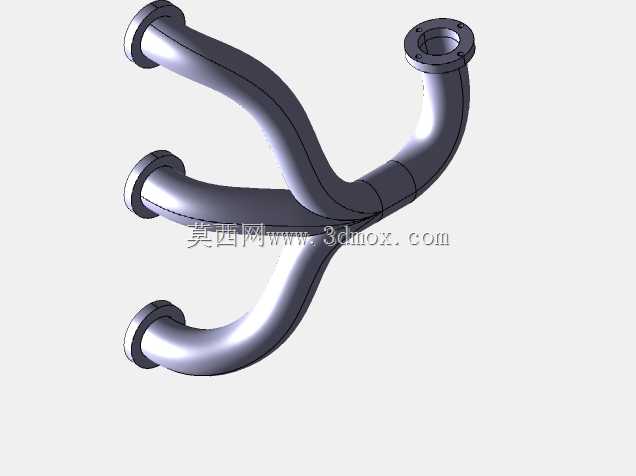

　　在细节处理上，管路的汇流段采用平滑的过渡曲面设计，没有突然的截面突变，让三个支管的气流能够顺畅汇入总管，减少局部的涡流产生，降低排气噪声的同时也能减小排气阻力。整个建模过程中在零件实体、线框结构与曲面构型之间做了反复的迭代调整，确保曲面的连续性满足制造工艺要求，不管是采用铸造成型还是后续的焊接加工工艺，都能保证结构的工艺可行性，不会出现无法脱模、壁厚不均或者应力集中的结构缺陷。这类排气部件的设计，不能只追求流体性能的最优，还要充分考虑实际生产的工艺性、整车装配的便利性，以及长期使用过程中的可靠性，比如管路的弯曲角度要避开周边部件的维护空间，法兰的安装位置要预留足够的螺栓拧紧操作空间，这些细节都在结构设计阶段做了对应的边界校核，确保模型导入整机装配环境后，能够完全匹配安装要求，不需要做额外的结构修改。
