自卸车举升翻转连杆机构三维结构

　　这套连杆式举升翻转结构，主要配套在工程运输类自卸车辆的货厢举升系统中，日常作业场景覆盖矿山土石方转运、城建渣土清运、建筑散料短途运输等多个工况，核心作用是通过多组铰接连杆的协同传动，将驱动部件的直线或回转动力转化为货厢的可控翻转动作，实现散状物料的快速自动卸载，相比直推式举升结构，这套连杆方案能在更小的安装空间内获得更大的举升行程，同时在举升过程中保持更稳定的支撑力输出，避免货厢举升到高位时出现晃动、侧偏的问题。

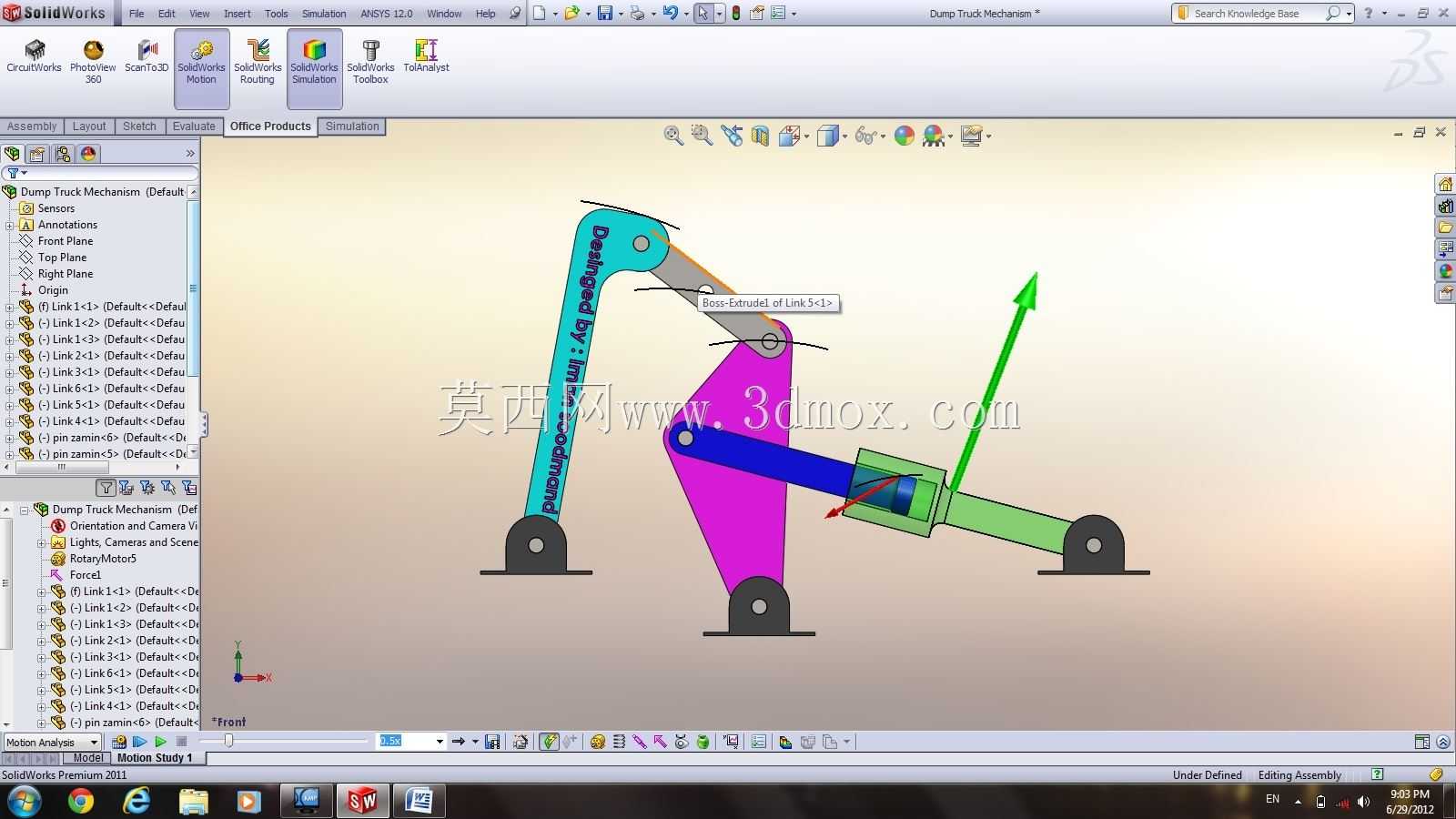

　　从结构设计逻辑来看，整套机构的固定铰接支座全部布置在车辆副车架的上平面，三个底部铰接点的安装孔位同轴度公差控制在0.1mm以内，避免连杆运动过程中出现卡滞、别劲的情况，驱动端采用内置式的直线执行元件，执行元件的缸筒端铰接在紫色三角摆臂的中部铰接点，活塞杆端则与绿色的从动摆臂相连，蓝色的长连杆作为主传力部件，上端直接对接货厢的底部举升支座，下端与三角摆臂的上端铰接点连接，整套机构的运动轨迹经过反复校核，在货厢从0度水平状态翻转到最大48度倾角的过程中，所有连杆的运动包络不会与副车架、货厢纵梁、车辆后桥部件发生干涉，最小安全间隙保持在25mm以上，即使在车辆满载、车架出现轻微扭转变形的工况下，也不会出现部件剐蹭的问题。

　　在安装边界的尺寸控制上，整套机构收拢状态下的总高度不超过320mm，不会占用货厢底部的有效安装空间，也不会影响车辆的最小离地间隙，横向安装宽度控制在680mm，适配多数中型自卸车的副车架宽度尺寸，所有铰接点全部采用自润滑衬套配合销轴的连接方式，衬套的耐磨层厚度不小于3mm，能够适应工地多尘、重载的作业环境，减少日常维护的频次。在功能特性上，这套连杆机构具备行程放大的作用，执行元件仅需要伸出210mm的行程，就能带动货厢完成全角度的翻转卸料，相比直推式结构需要配置更长行程的执行元件，能够有效降低驱动部件的采购成本，同时在举升初始阶段，连杆机构的力臂比值处于最优区间，能够用更小的驱动力克服满载货厢的初始静阻力，避免启动阶段出现动力不足、举升卡顿的问题，当货厢举升到接近最大倾角时，连杆机构会进入机械限位区间，不需要额外设置硬限位块就能限制货厢的最大翻转角度，防止举升超程导致的机构损坏、物料倾洒到车辆驾驶室上方的问题。

　　在实际工况适配方面，这套结构的受力点经过多轮拓扑优化，三角摆臂和主传力连杆的截面采用变厚度设计，在应力集中的铰接孔周边做了局部加厚处理，非主要受力区域则做了减重挖槽，整套机构的自重比同载荷等级的直推举升支架轻12%左右，不会过多增加车辆的整备质量，同时所有铰接销轴的端部都设置了防尘密封结构，能够阻挡工地的泥沙、粉尘进入铰接摩擦面，延长衬套和销轴的使用寿命，在回落过程中，连杆机构的运动阻尼变化平缓，货厢回落到底座时的冲击速度控制在0.2m/s以内，不会对副车架造成过大的冲击载荷，也能减少回落过程中的噪音。针对不同的载荷需求，这套连杆机构的各部件尺寸可以通过参数化调整快速适配，只需要修改各摆臂的铰接点孔距、连杆截面尺寸，就能覆盖从轻型自卸车到重型矿用自卸车的不同举升载荷需求，不需要重新搭建整体运动骨架，能够大幅缩短同系列产品的开发周期。
