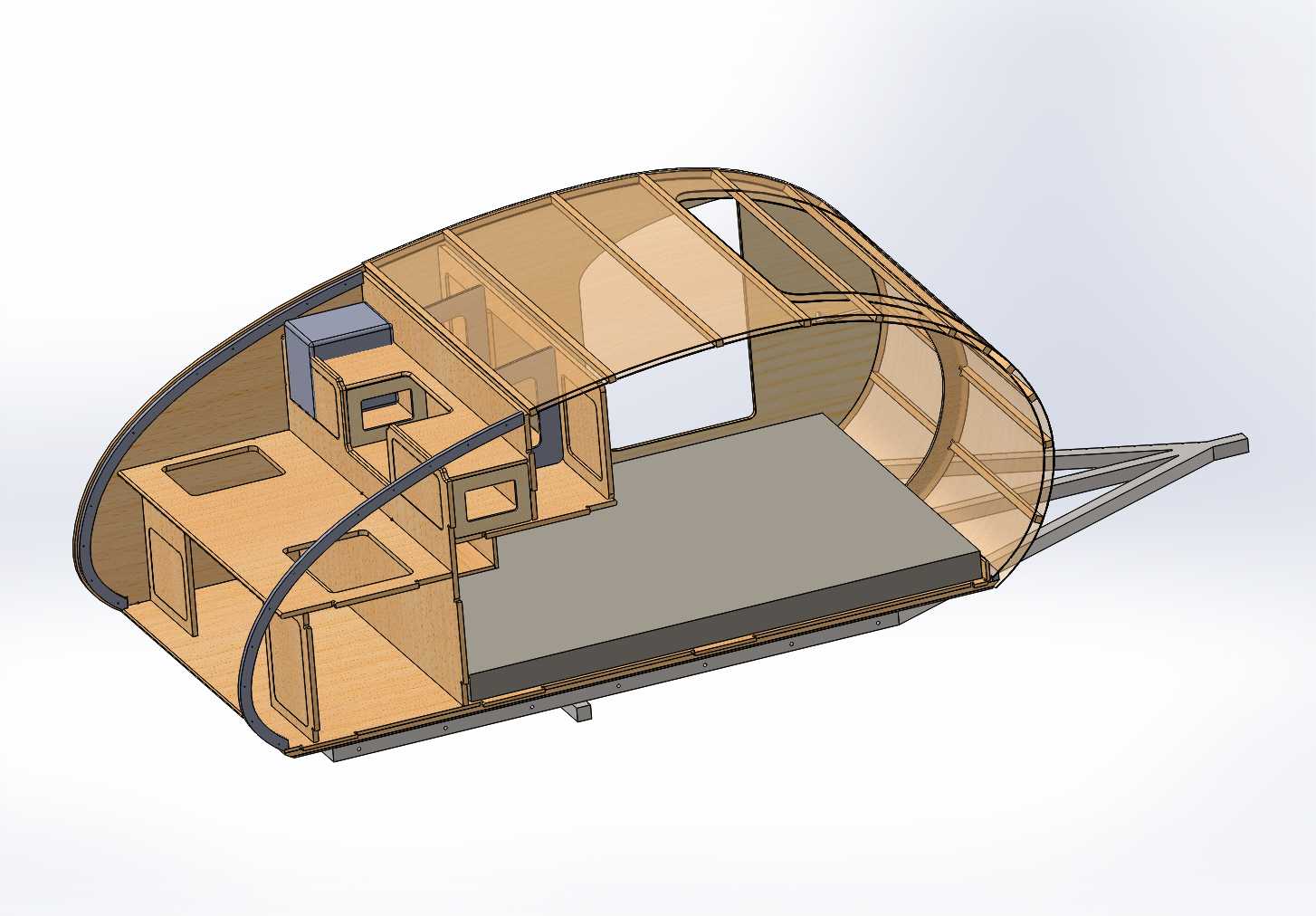

水滴造型拖挂式旅居露营车内部结构设计

　　这款水滴造型的拖挂旅居舱，核心应用场景覆盖短途户外露营、跨区域自驾旅居、郊野临时驻留等户外出行需求，区别于传统方正造型的拖挂车厢，水滴形的流线外壳在拖行过程中能有效降低风阻系数，减少牵引车辆的额外能耗，同时圆润的曲面外壳在结构受力上更具优势，行驶过程中产生的气流紊流对舱体的扰动更小，高速拖行时的舱体稳定性更优。从内部功能布局来看，舱体前半段集成了模块化的储物与简易操作台面，预留了嵌入式置物格的安装位，可根据使用需求加装户外炊具收纳格、便携水箱固定位、应急电源储物空间，台面做了下沉式置物槽设计，避免车辆拖行过程中放置的物品滑落移位。舱体后半段为整幅平卧区，尺寸匹配常规双人卧具的铺设边界，卧区下方预留了整段的储物空腔，

　　可收纳露营折叠装备、随车工具、旅居生活用品，充分利用水滴造型尾部的下沉空间，没有多余的结构浪费。舱体侧壁预留了嵌入式窗体的安装位，兼顾驻留时的通风采光与行驶过程中的密闭防水要求，窗体边框做了内嵌式的安装止口，后期装配密封胶条与窗体构件时可直接贴合止口定位，无需额外做安装基准找正。牵引连接端设置了三角结构的牵引架，连接位的受力点做了局部加强衬板，匹配标准拖挂球头的安装尺寸，牵引架与舱体主框架的连接位置做了分散式的固定点设计，避免拖行过程中应力集中导致框架连接处开裂。舱体主框架采用板式拼接结构，所有拼接位都设置了定位卡槽，装配时可通过卡槽快速对齐板材，减少现场装配的定位校准工作量，板材之间的连接位预留了紧固件安装孔位，

　　后期可根据生产工艺选择螺栓连接或者胶接加紧固件的复合连接方式，保证框架整体的结构强度。从安装边界来看，这款水滴舱的整体外轮廓宽度符合常规小型乘用车拖挂的宽度限值，拖行时不会超出牵引车辆的后视镜可视范围，高度方向匹配常规道路限高要求，无需担心常规城市道路、郊野公路的通行限高问题。舱体底部设置了三处支撑脚安装位，驻留时可伸出支撑脚将舱体调平，避免长期驻留时舱体倾斜导致内部构件受力不均，同时减少轮胎长期承压造成的轮胎变形损耗。内部的功能分区没有做多余的隔断设计，最大化利用舱内有限的横向与纵向空间，进入舱内后活动区域的净空高度满足成年人坐立的高度需求，不会产生明显的压抑感。侧壁的储物格做了分层设计，

　　不同高度的置物格可分类放置不同使用频率的物品，常用的小物件可放置在靠近卧区的侧格内，不常用的大件装备可放置在卧区下方的大储物空腔内。舱体顶部预留了天窗安装位，可根据使用需求选装天窗或者太阳能电池板，顶部的曲面造型做了导水坡度设计，雨天时雨水可顺着曲面快速流向舱体两侧排出，不会在顶部形成积水区域，降低顶部渗漏的风险。牵引架位置还预留了刹车线路、信号线路的走线孔位，后期装配拖挂专用的刹车系统、灯光信号系统时，线路可通过预留孔位规整排布，避免线路外露在行驶过程中被碎石击打损坏。整体结构设计没有冗余的构件，每一处板材的形状都匹配水滴外形的曲面走向，在保证结构强度的前提下尽可能降低舱体自重，减少牵引车辆的负载，同时轻量化的舱体也更适合非铺装路面的短途拖行，不会因为自重过大导致牵引车辆在非铺装路面出现打滑、动力不足的问题。
