工业重载起吊用夹持固定装置结构设计

项目分类:起重机 发布时间:2022-02-05 ID:543500
  • 工业重载起吊用夹持固定装置结构设计
  • 工业重载起吊用夹持固定装置结构设计
  • 工业重载起吊用夹持固定装置结构设计
  • 工业重载起吊用夹持固定装置结构设计

  在车间重型零部件转运、仓储重型货位调度、机加工工序间重型工件转序这类场景里,常规的吊带、吊钩往往无法适配无预留吊孔、表面规整度不足的重型工件,这类工件如果采用捆绑式起吊,不仅吊装准备时间长,还容易出现捆绑松动、工件滑脱的风险,同时捆绑带容易硌伤工件加工面,对后续工序精度造成影响,这款起重夹持固定装置就是针对这类痛点设计的专用吊具结构。

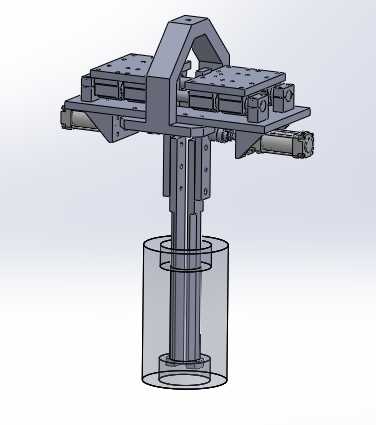

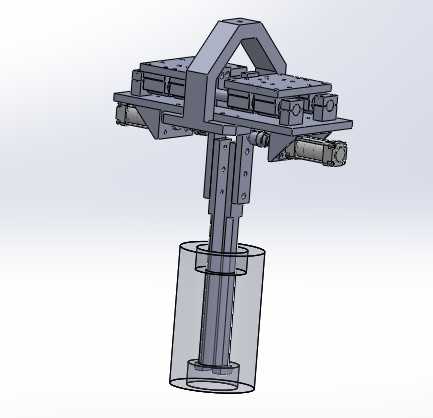

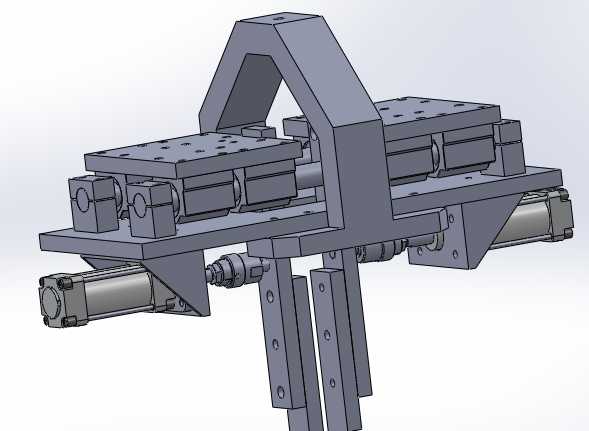

  从结构布局来看,装置上部采用门式拱形提梁结构,拱形的受力设计能够将起吊时的集中载荷均匀分散到两侧的支撑臂上,避免直角结构带来的应力集中问题,提梁顶部预留的吊装连接位可以直接适配车间通用的起重机吊钩、电动葫芦吊环,不需要额外制作过渡连接接头,能够直接接入现有车间的起重吊装体系,降低现场适配改造成本。提梁下方的两侧对称布置有滑动夹持模组,模组采用线性导轨作为滑动导向载体,夹持动作的动力由横向布置的气缸提供,气缸的伸缩行程可以根据待夹持工件的宽度范围进行调整,两侧夹爪的工作面做了防滑齿面处理,接触工件时能够提供足够的静摩擦力,避免起吊过程中工件出现侧滑偏移,夹爪的安装位预留了可更换接口,针对不同材质、不同表面特性的工件,可以更换橡胶垫、V型块等不同形式的夹头,适配板材、箱体、轴类等不同外形的待吊工件。

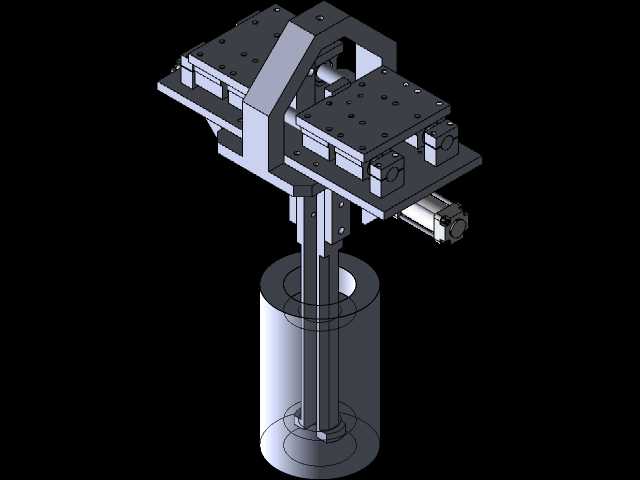

  装置中部设置有竖向的导向柱结构,导向柱采用方形截面的滑移配合设计,能够在起吊过程中抵消工件带来的偏摆力矩,保证夹持状态下工件始终保持水平姿态,不会因为重心偏移出现倾斜,导向柱外部设置有透明的防护套筒,一方面能够避免车间内的金属切屑、灰尘进入滑移配合面造成卡滞,另一方面也能对内部的传动结构起到防护作用,避免吊装过程中异物磕碰损伤导向面。导向柱的下部设置有行程限位结构,能够根据不同的吊装高度需求限制竖向滑移的行程,避免夹持模组过度下行碰撞工件表面。

  从安装边界来看,装置整体的横向宽度可以根据夹持范围调整,最小夹持宽度适配200mm宽度的工件,最大夹持宽度可以拓展至800mm,整体竖向高度在收拢状态下为1200mm,完全伸展状态下竖向高度为1600mm,提梁顶部的吊装孔中心距为300mm,能够适配额定载荷5吨以内的通用起重设备的吊钩尺寸。装置的整体重心经过配平设计,在空载状态下能够保持竖直姿态,不会出现侧倾,方便操作人员对位夹持工件。

  设计过程中针对夹持力做了匹配计算,横向气缸的输出推力结合夹爪接触面的摩擦系数,能够在0.6MPa的常规车间气压下提供足够的夹持力,保证工件在起吊升降、平移过程中不会出现相对滑移,同时夹持力的上限做了限制,避免加持力过大造成薄壁工件的夹持变形。所有的受力连接部位都采用了螺栓加定位销的连接形式,既方便后期拆解维护更换易损件,也能保证反复起吊过程中连接位置不会出现松动移位。滑动导轨的配合面设置有润滑油注油口,日常维护时只需要定期加注润滑脂就能保证滑动顺畅,不需要复杂的拆解保养。

  在实际使用场景中,这款夹具可以直接配套车间的桥式起重机、门式起重机使用,完成机加工车间的重型模具、金属板材、箱体类零部件的吊装转运,也可以用在仓储环节的重型货箱堆垛作业,相比传统的捆绑吊装,对位夹持的作业时间可以缩短60%以上,同时不需要操作人员反复调整捆绑位置,只需要将夹具移动到工件上方,控制气缸收拢夹紧工件就可以完成起吊准备,大幅降低吊装作业的劳动强度,也减少了吊装过程中的安全隐患。针对表面精度要求高的加工件,更换带聚氨酯防护垫的夹爪之后,夹持过程不会在工件表面留下夹痕,能够满足精加工工件的吊装防护需求。
